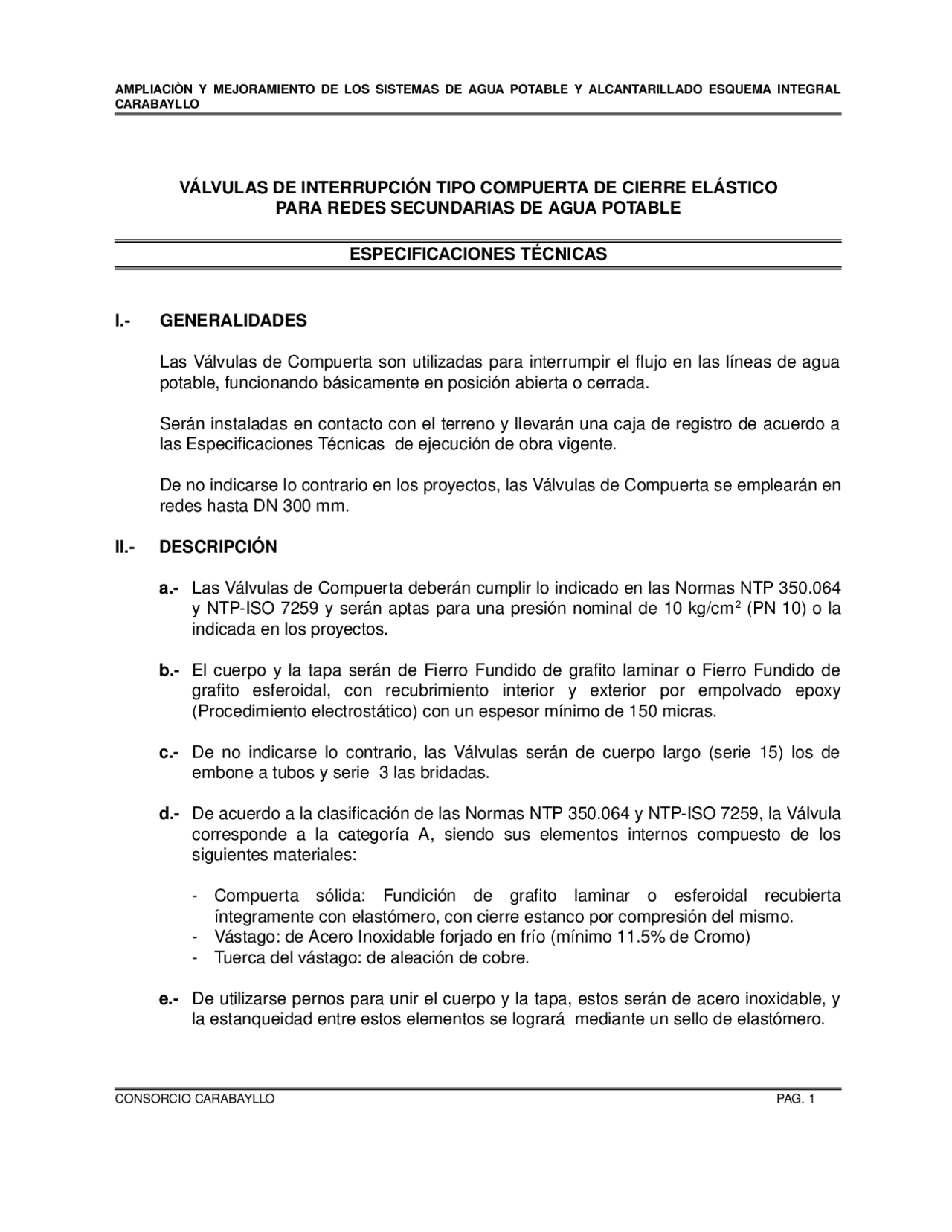

AMPLIACIÒN Y MEJORAMIENTO DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO ESQUEMA INTEGRAL
CARABAYLLO
VÁLVULAS DE INTERRUPCIÓN TIPO COMPUERTA DE CIERRE ELÁSTICO
PARA REDES SECUNDARIAS DE AGUA POTABLE
ESPECIFICACIONES TÉCNICAS
I.- GENERALIDADES
Las Válvulas de Compuerta son utilizadas para interrumpir el flujo en las líneas de agua
potable, funcionando básicamente en posición abierta o cerrada.
Serán instaladas en contacto con el terreno y llevarán una caja de registro de acuerdo a
las Especificaciones Técnicas de ejecución de obra vigente.
De no indicarse lo contrario en los proyectos, las Válvulas de Compuerta se emplearán en
redes hasta DN 300 mm.
II.- DESCRIPCIÓN
a.- Las Válvulas de Compuerta deberán cumplir lo indicado en las Normas NTP 350.064
y NTP-ISO 7259 y serán aptas para una presión nominal de 10 kg/cm2 (PN 10) o la
indicada en los proyectos.
b.- El cuerpo y la tapa serán de Fierro Fundido de grafito laminar o Fierro Fundido de
grafito esferoidal, con recubrimiento interior y exterior por empolvado epoxy
(Procedimiento electrostático) con un espesor mínimo de 150 micras.
c.- De no indicarse lo contrario, las Válvulas serán de cuerpo largo (serie 15) los de
embone a tubos y serie 3 las bridadas.
d.- De acuerdo a la clasificación de las Normas NTP 350.064 y NTP-ISO 7259, la Válvula
corresponde a la categoría A, siendo sus elementos internos compuesto de los
siguientes materiales:
- Compuerta sólida: Fundición de grafito laminar o esferoidal recubierta
íntegramente con elastómero, con cierre estanco por compresión del mismo.
- Vástago: de Acero Inoxidable forjado en frío (mínimo 11.5% de Cromo)
- Tuerca del vástago: de aleación de cobre.
e.- De utilizarse pernos para unir el cuerpo y la tapa, estos serán de acero inoxidable, y
la estanqueidad entre estos elementos se logrará mediante un sello de elastómero.
