A
C
CB
A
B

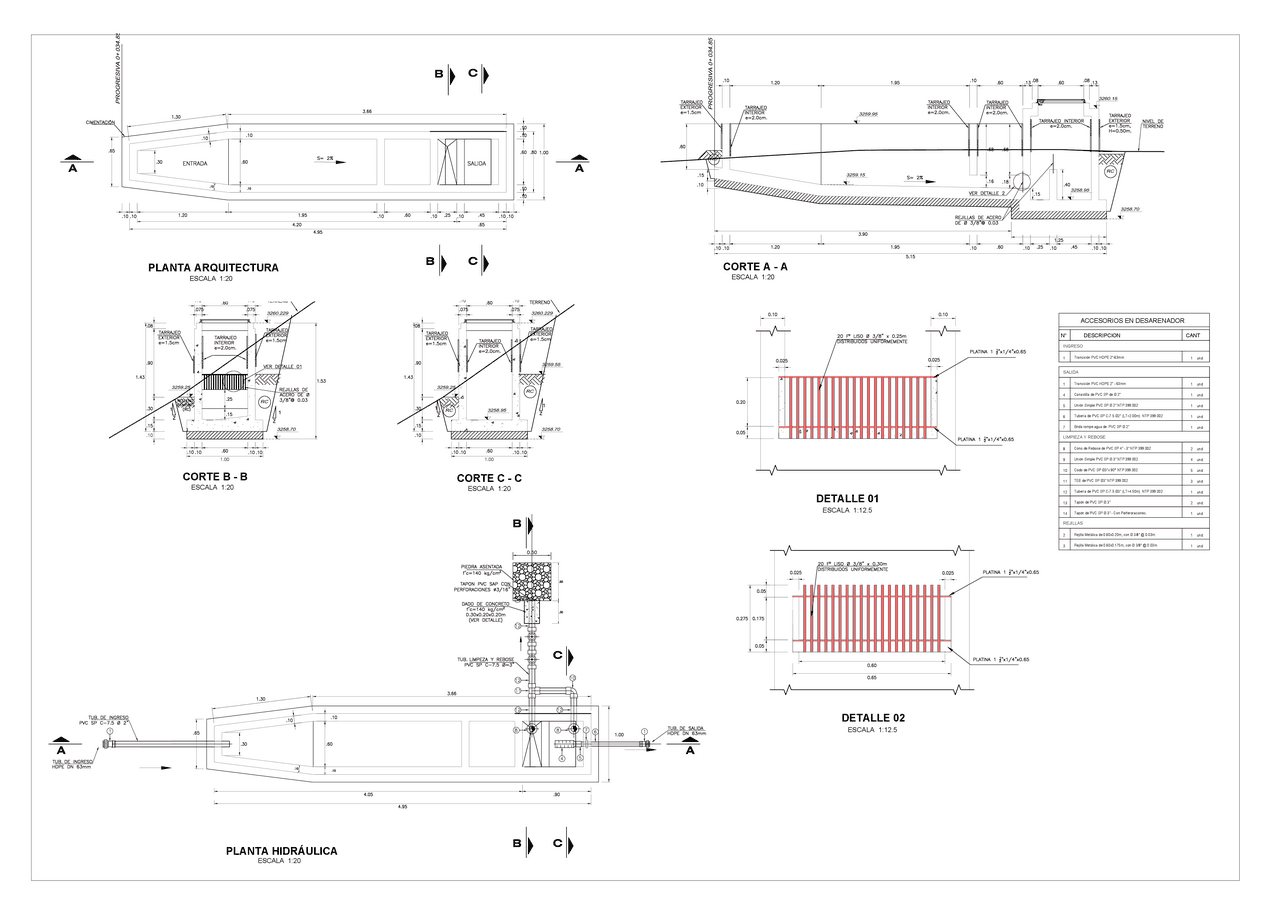

PLANTA HIDRÁULICA
ESCALA 1:20
CORTE A - A
ESCALA 1:20
3259.95
3260.15
3258.70
3259.15 RC
RC
3258.95
PROGRESIVA 0+034.85
CORTE C - C
ESCALA 1:20
RC
3260.229
3258.70
3258.95
3259.55
3259.25
RC
CORTE B - B
ESCALA 1:20
3258.70
RC
3260.229
3259.25
DETALLE 02
ESCALA 1:12.5
DETALLE 01
ESCALA 1:12.5
A
C
CB
A
B
PLANTA ARQUITECTURA
ESCALA 1:20
PROGRESIVA 0+034.85
1
ACCESORIOS EN DESARENADOR
1
INGRESO
und
und1
und15
6
SALIDA
Unión Simple PVC SP Ø 2" NTP 399.002
und14 Canastilla de PVC SP de Ø 2"
N° DESCRIPCION CANT
Tubería de PVC SP C-7.5 Ø2" (LT=2.00m) NTP 399.002
LIMPIEZA Y REBOSE
und5
und4
und28
9
10
Cono de Rebose de PVC SP 4" - 3" NTP 399.002
311
112
213
114
und
und
und
und
Unión Simple PVC SP Ø 3" NTP 399.002
Tubería de PVC SP C-7.5 Ø3" (LT=4.50m) NTP 399.002
Codo de PVC SP Ø3"x 90° NTP 399.002
TEE de PVC SP Ø3" NTP 399.002
Tapón de PVC SP Ø 3"
Tapón de PVC SP Ø 3" - Con Perferoraciones.
REJILLAS
und12 Rejilla Metálica de 0.60x0.20m, con Ø 3/8" @ 0.03m.
Transición PVC HDPE 2"-63mm
und17 Brida rompe agua de PVC SP Ø 2"
und13 Rejilla Metálica de 0.60x0.175m, con Ø 3/8" @ 0.03m.
und11 Transición PVC HDPE 2" - 63mm
