Cálculo de Dimensiones de Codos: Tramo, Codo, Ancho, Largo y Altura, Apuntes de Introducción a la Economía

Academia Diplomática del Perú Javier Pérez de Cuéllar (ADP)Introducción a la Economía

Una tabla con los parámetros de diseño de varios codos, incluyendo el ángulo de diseño, el ángulo a usar, las presiones y las dimensiones del dado de diseño y nuevo. La tabla muestra cómo calcular el volumen del dado y la tubería, y determinar si el volumen del dado es mayor, igual o menor que el volumen de la tubería.

Tipo: Apuntes

2021/2022

Subido el 26/11/2022

heber-briones
heber-briones 🇵🇪

11 documentos

1 / 1

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1
Tramo Codo Largo Ancho Altura
Vol. Dado
(1)
Ø
Vol. Tubería
(2)
Volumen
(3) = (1) - (2)
Largo Ancho Altura
Vol. Dado
(4)
Ø
Vol. Tubería
(5)
Volumen
(6) = (4) - (5)
1
14+555.96 51.50 ° 51.50 ° 10 bar 10 bar 0.75 0.75 0.95 1.069 0.3 0.106 0.963 0.65 0.90 0.95 1.112 0.3 0.092 1.020 Mayor
2
13+531.26 58.00 ° 58.00 ° 10 bar 10 bar 0.75 0.75 0.95 1.069 0.3 0.106 0.963 0.63 0.90 0.95 1.077 0.3 0.089 0.988 Mayor
3
13+506.89 26.00 ° 26.00 ° 10 bar 10 bar 0.50 0.75 0.95 0.713 0.3 0.071 0.642 0.50 0.75 0.95 0.713 0.3 0.071 0.642 Igual
4
13+501.19 26.50 ° 26.00 ° 10 bar 10 bar 0.50 0.75 0.95 0.713 0.3 0.071 0.642 0.50 0.75 0.95 0.713 0.3 0.071 0.642 Igual
5
13+336.21 37.50 ° 37.00 ° 10 bar 10 bar 0.50 0.75 0.95 0.713 0.3 0.071 0.642 0.50 0.75 0.95 0.713 0.3 0.071 0.642 Igual
6
13+208.40 39.00 ° 39.00 ° 10 bar 10 bar 0.50 0.75 0.95 0.713 0.3 0.071 0.642 0.55 0.75 0.95 0.784 0.3 0.078 0.706 Mayor
7
13+185.04 14.00 ° 14.00 ° 10 bar 10 bar 0.30 0.75 0.95 0.428 0.3 0.042 0.385 0.50 0.75 0.95 0.713 0.3 0.071 0.642 Mayor
8
14+141.37 44.50 ° 44.50 ° 32 bar 32 bar 1.85 0.75 0.95 2.636 0.3 0.262 2.375 1.85 0.75 0.95 2.636 0.3 0.262 2.375 Igual
9
14+150.60 53.50 ° 53.50 ° 32 bar 32 bar 2.1 0.75 0.95 2.993 0.3 0.297 2.696 2.10 0.75 0.95 2.993 0.3 0.297 2.696 Igual
10
14+157.82 59.50 ° 59.50 ° 32 bar 32 bar 2.10 0.75 0.95 2.993 0.3 0.297 2.696 2.10 0.75 0.95 2.993 0.3 0.297 2.696 Igual
11
13+780.75 11.50 ° 11.50 ° 32 bar 32 bar 0.5 0.75 0.95 0.713 0.3 0.071 0.642 0.63 0.75 0.95 0.898 0.3 0.089 0.809 Mayor
12
14+197.43 8.50 ° 8.50 ° 32 bar 32 bar 0.5 0.75 0.95 0.713 0.3 0.071 0.642 0.62 0.75 0.95 0.884 0.3 0.088 0.796 Mayor
13
14+220.65 21.50 ° 21.50 ° 32 bar 32 bar 1.05 0.75 0.95 1.496 0.3 0.148 1.348 0.70 1.10 0.95 1.463 0.3 0.099 1.364 Mayor
14
14+246.42 25.50 ° 25.50 ° 32 bar 32 bar 1.05 0.75 0.95 1.496 0.3 0.148 1.348 0.70 1.10 0.95 1.463 0.3 0.099 1.364 Mayor
15
14+262.51 16.50 ° 16.50 ° 32 bar 32 bar 0.75 0.75 0.95 1.069 0.3 0.106 0.963 0.70 0.80 0.95 1.064 0.3 0.099 0.965 Mayor

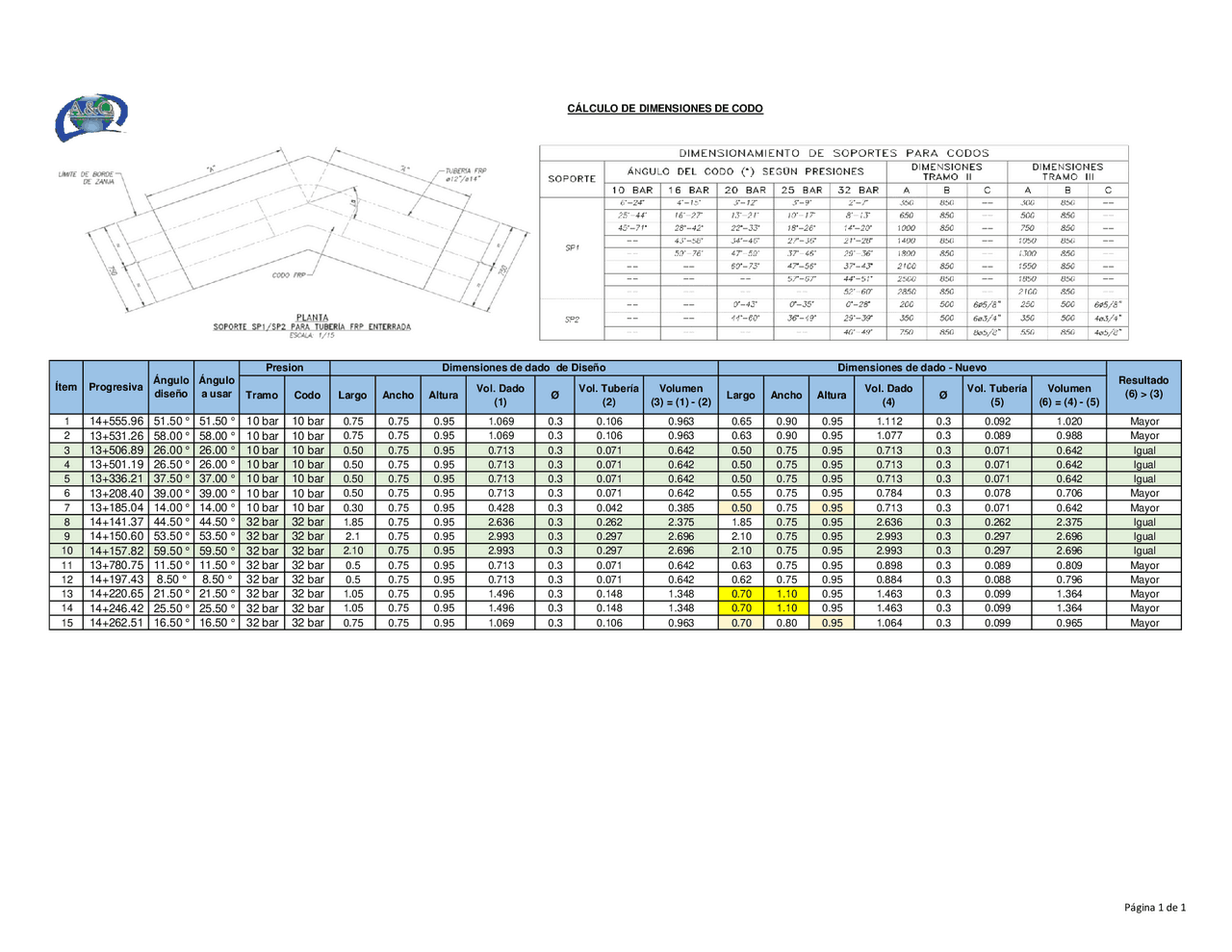

CÁLCULO DE DIMENSIONES DE CODO
Ítem
Progresiva
Ángulo
diseño
Ángulo
a usar
Dimensiones de dado de Diseño
Dimensiones de dado - Nuevo
Resultado
(6) > (3)
Página 1 de 1

Vista previa parcial del texto

¡Descarga Cálculo de Dimensiones de Codos: Tramo, Codo, Ancho, Largo y Altura y más Apuntes en PDF de Introducción a la Economía solo en Docsity!

Tramo Codo Largo Ancho Altura Vol. Dado (1)

Ø

Vol. Tubería (2)

Volumen (3) = (1) - (2)

Largo Ancho Altura Vol. Dado (4)

Ø

Vol. Tubería (5)

Volumen (6) = (4) - (5) 1 14+555.96 51.50 ° 51.50 ° 10 bar 10 bar 0.75 0.75 0.95 1.069 0.3 0.106 0.963 0.65 0.90 0.95 1.112 0.3 0.092 1.020 Mayor (^2) 13+531.26 58.00 ° 58.00 ° 10 bar 10 bar 0.75 0.75 0.95 1.069 0.3 0.106 0.963 0.63 0.90 0.95 1.077 0.3 0.089 0.988 Mayor 3 13+506.89 26.00 ° 26.00 ° 10 bar 10 bar 0.50 0.75 0.95 0.713 0.3 0.071 0.642 0.50 0.75 0.95 0.713 0.3 0.071 0.642 Igual 4 13+501.19 26.50 ° 26.00 ° 10 bar 10 bar 0.50 0.75 0.95 0.713 0.3 0.071 0.642 0.50 0.75 0.95 0.713 0.3 0.071 0.642 Igual 5 13+336.21 37.50 ° 37.00 ° 10 bar 10 bar 0.50 0.75 0.95 0.713 0.3 0.071 0.642 0.50 0.75 0.95 0.713 0.3 0.071 0.642 Igual (^6) 13+208.40 39.00 ° 39.00 ° 10 bar 10 bar 0.50 0.75 0.95 0.713 0.3 0.071 0.642 0.55 0.75 0.95 0.784 0.3 0.078 0.706 Mayor 7 13+185.04 14.00 ° 14.00 ° 10 bar 10 bar 0.30 0.75 0.95 0.428 0.3 0.042 0.385 0.50 0.75 0.95 0.713 0.3 0.071 0.642 Mayor 8 14+141.37 44.50 ° 44.50 ° 32 bar 32 bar 1.85 0.75 0.95 2.636 0.3 0.262 2.375 1.85 0.75 0.95 2.636 0.3 0.262 2.375 Igual 9 14+150.60 53.50 ° 53.50 ° 32 bar 32 bar 2.1 0.75 0.95 2.993 0.3 0.297 2.696 2.10 0.75 0.95 2.993 0.3 0.297 2.696 Igual 10 14+157.82 59.50 ° 59.50 ° 32 bar 32 bar 2.10 0.75 0.95 2.993 0.3 0.297 2.696 2.10 0.75 0.95 2.993 0.3 0.297 2.696 Igual 11 13+780.75 11.50 ° 11.50 ° 32 bar 32 bar 0.5 0.75 0.95 0.713 0.3 0.071 0.642 0.63 0.75 0.95 0.898 0.3 0.089 0.809 Mayor 12 14+197.43 8.50 ° 8.50 ° 32 bar 32 bar 0.5 0.75 0.95 0.713 0.3 0.071 0.642 0.62 0.75 0.95 0.884 0.3 0.088 0.796 Mayor 13 14+220.65 21.50 ° 21.50 ° 32 bar 32 bar 1.05 0.75 0.95 1.496 0.3 0.148 1.348 0.70 1.10 0.95 1.463 0.3 0.099 1.364 Mayor 14 14+246.42 25.50 ° 25.50 ° 32 bar 32 bar 1.05 0.75 0.95 1.496 0.3 0.148 1.348 0.70 1.10 0.95 1.463 0.3 0.099 1.364 Mayor 15 14+262.51 16.50 ° 16.50 ° 32 bar 32 bar 0.75 0.75 0.95 1.069 0.3 0.106 0.963 0.70 0.80 0.95 1.064 0.3 0.099 0.965 Mayor

CÁLCULO DE DIMENSIONES DE CODO

Ítem Progresiva Ángulo diseño

Ángulo a usar

Presion Dimensiones de dado de Diseño Dimensiones de dado - Nuevo Resultado (6) > (3)

Página 1 de 1
