0.05 m 0.40 m 4.10 m
Ø12mm
@0.20m
Variable de 2.50m - 3.50m medido desde NTN
Variable max 3.0m
0.40 m
0.40 m
4.10 m
0.05 m
0.25 m
2.20 m
0.40 m
10
E-03
9
E-03
Ø12mm @ 0.30m
Ø12mm @ 0.20m
Ac. Sup. Horiz. Ø[email protected]
Ø1/2"@0.60m
Ac. Inf. Horiz. Ø12mm @0.225m
hasta 2.70m de altura
1.40 m
2.70 m
4.50 m
2.20 m
Variable de1.50m a 2.50m medido desde NTN0.40 m
0.05 m
6
E-03
0.60 m0.60 m0.60 m
0.25 m0.25 m
Variable
0.60 m
0.15 m
0.60 m
0.30 m
2.20 m
0.25 m0.25 m
Variable max 3.0m
0.25 m 0.25 m
0.30 m0.30 m 0.30 m
Ø12mm @0.20m
0.05 m
0.40 m
2.20 m
1.40 m0.40 m
LONGITUD DE GANCHO L=0.20m
0.25 m
Ganchos en los
extremos L=0.15m

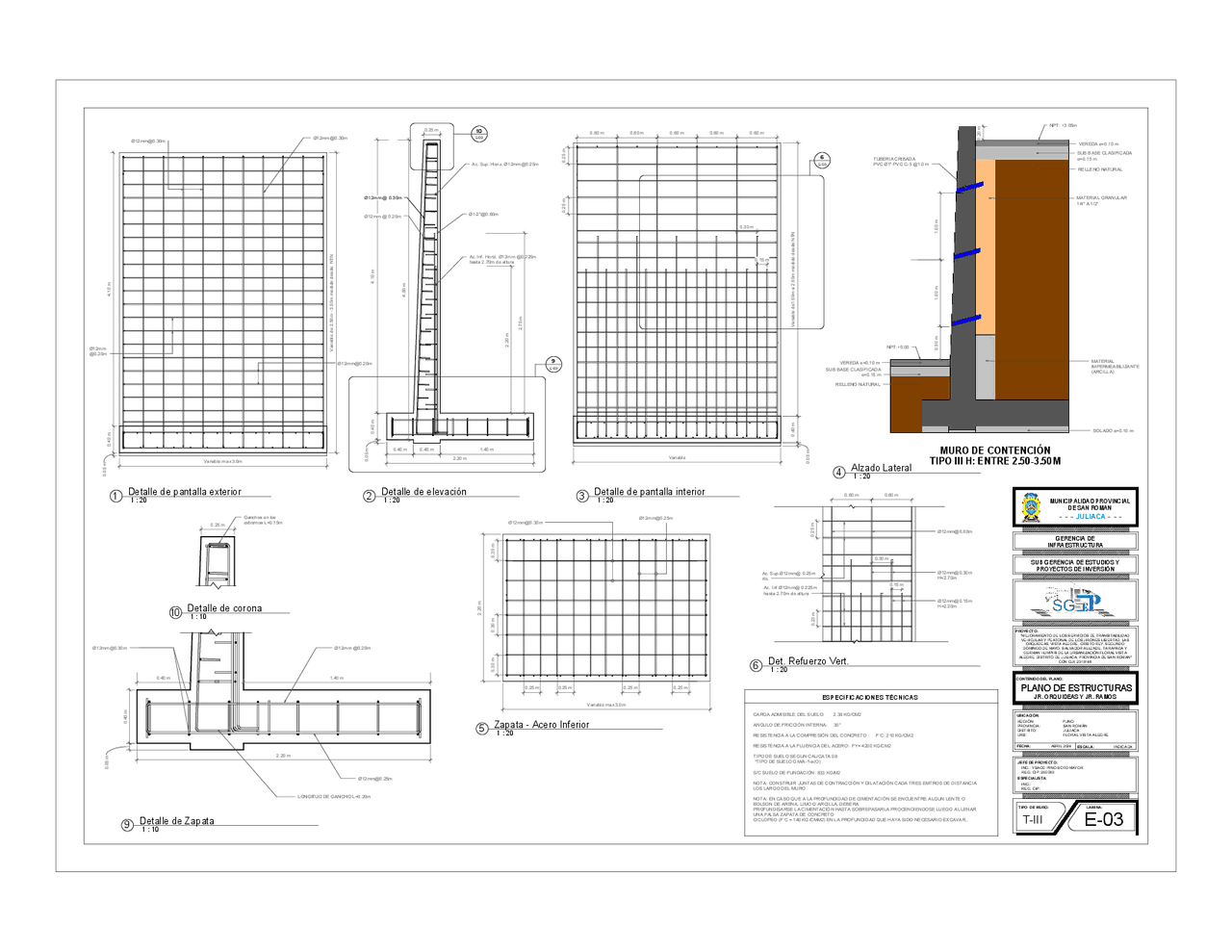

MURO DE CONTENCIÓN
TIPO III H: ENTRE 2.50-3.50M
1.00 m
0.20 m
1.00 m
NPT: +3.05m
0.50 m
NPT:+0.00
TUBERIA CRIBADA
PVC Ø1" PVC C-5 @1.0 m
SOLADO e=0.10 m
VEREDA e=0.10 m
SUB BASE CLASIFICADA
e=0.15 m
RELLENO NATURAL
VEREDA e=0.10 m
SUB BASE CLASIFICADA
e=0.15 m
RELLENO NATURAL
MATERIAL GRANULAR
1/4" A 1/2"
MATERIAL
IMPERMEABILIZANTE
(ARCILLA)
H=2.20m
H=2.70m
Ac. Inf.Ø12mm@ 0.225m
hasta 2.70m de altura
Ac. Sup.Ø12mm@ 0.25m
rto.
0.60 m 0.60 m
0.25 m
0.23 m
0.30 m
0.15 m
MUNICIPALIDAD PROVINCIAL
DE SAN ROMAN
- - - JULIACA - - -
GERENCIA DE
INFRAESTRUCTURA
SUB GERENCIA DE ESTUDIOS Y
PROYECTOS DE INVERSIÓN
"MEJORAMIENTO DE LOS SERVICIOS DE TRANSITABILIDAD
VEHICULAR Y PEATONAL DE LOS JIRONES LIBERTAD, LAS
ORQUIDEAS, VISTA ALEGRE, CRISTO REY, SEGUNDO
DOMINGO DE MAYO, SALVADOR ALLENDE, TARAPACA Y
GERMAN HUMPIRI DE LA URBANIZACIÓN FLORAL VISTA
ALEGRE, DISTRITO DE JULIACA, PROVINCIA DE SAN ROMAN"
CON CUI: 2316148
PROYECTO:
PLANO DE ESTRUCTURA S
CONTENIDO DEL PLANO:
JR. ORQUIDEAS Y JR. RAMOS
LAMINA:
ING.: YSACC PINO SOTOMAYOR
REG. CIP: 260933
JEFE DE PROYECTO:
ESPECIALISTA:
ING.:
REG. CIP:
REGIÓN: PUNO
PROVINCIA: SAN ROMÁN
DISTRITO: JULIACA
URB: FLORAL VISTA ALEGRE
UBICACIÓN:
FECHA: ABRIL 2024
ESCALA: INDICADA
TIPO DE MURO:
E-03
T-III
1 : 20
Detalle de pantalla exterior
1
1 : 20
Detalle de elevación
2
1 : 20
Detalle de pantalla interior
3
1 : 20
Zapata - Acero Inferior
5
1 : 10
Detalle de Zapata
9
1 : 10
Detalle de corona
10
ESPECIFICACIONES TÉCNICAS
CARGA ADMISIBLE DEL SUELO: 2.39 KG/CM2
ANGULO DE FRICCIÓN INTERNA: 30°
RESISTENCIA A LA COMPRESIÓN DEL CONCRETO : F´C: 210 KG/CM2
RESISTENCIA A LA FLUENCIA DEL ACERO: FY= 4200 KG/CM2
TIPO DE SUELO SEGUN CALICATA 08:
*TIPO DE SUELO GM/A-1-a(O)
S/C SUELO DE FUNDACIÓN: 833 KG/M2
NOTA: CONSTRUIR JUNTAS DE CONTRACCIÓN Y DILATACIÓN CADA TRES EMTROS DE DISTANCIA
LOS LARGO DEL MURO
NOTA: EN CASO QUE A LA PROFUNDIDAD DE CIMENTACIÓN SE ENCUENTRE ALGUN LENTE O
BOLSON DE ARENA, LIMO O ARCILLA, DEBERA
PROFUNDISARSE LA CIMENTACIÓN HASTA SOBREPASARLA PROCENDIENDOSE LUEGO A LLENAR
UNA FALSA ZAPATA DE CONCRETO
CICLOPEO (F´C = 140 KG/CMM2) EN LA PROFUNDIDAD QUE HAYA SIDO NECESARIO EXCAVAR,.
1 : 20
Alzado Lateral
4
1 : 20
Det. Refuerzo Vert.
6
