1
1
2
2
A A
B B
3
3
4
4
0.25 0.57 0.13 1.20 0.13 0.44 0.13 0.90 0.25 0.90 0.13 2.47 0.25 1.02 0.13 1.20 0.13 1.02 0.25
11.87
0.50 3.25 0.50 7.12 0.50
11.87
0.50 3.25 0.50 7.12 0.50
0.25 1.02 0.13 1.20 0.13 1.02 0.25 1.02 0.13 1.20 0.13 1.02 0.25 1.02 0.13 1.20 0.13 1.02 0.25
0.503.370.50
0.253.500.25
4.37
0.250.720.131.800.130.720.25
0.50 3.37 0.50
4.37
C1
C2 C2 C2 C2 C2 C2
C1C1
C1 C2 C2 C2 C1 C2 C1 C2 C2 C1
C2
C2
C1
CIMIENTO CORRIDO
(0.60m x 050m)
CIMIENTO CORRIDO
(0.60m x 050m)
CIMIENTO CORRIDO
(0.60m x 050m)
CIMIENTO CORRIDO
(0.60m x 050m)
CIMIENTO CORRIDO
(0.60m x 050m)
CIMIENTO CORRIDO
(0.60m x 050m)
CIMIENTO CORRIDO
(0.60m x 050m)
SOBRECIMIENTO SIMPLE
SOBRECIMIENTO SIMPLE
SOBRECIMIENTO SIMPLE
SOBRECIMIENTO SIMPLE
SOBRECIMIENTO SIMPLE
1 -1
1 -1
1 -1
1 -1
2 -2
2 -2
2 -2
2 -2
1 -1
1 -1
1 -1
1 -1
1 -1
1 -1
1 -1
1 -1
1 -1
1 -1
ESPECIFICACIONES TÉCNICAS
CONCRETO SIMPLE
SOLADO : C/H 1:12
CIMIENTO CORRIDO : C/H 1:10 + 30% P.G. de 6" máx.
SOBRECIMIENTO SIMPLE
CONCRETO ARMADO
COLUMNAS : f'c = 210 kg/cm
2
VIGAS : f'c = 210 kg/cm
2
ACERO DE REFUERZO : fy = 4,200 kg/cm
2
RECUBRIMIENTO
ZAPATAS : 7.5 cm
VIGAS DE CONEXIÓN : 7.5 cm
COLUMNAS : 4.0 cm
VIGAS PERALTADAS : 4.0 cm
CARACTERÍSTICAS DEL SUELO DE CIMENTACIÓN
a. ESTRADO DE APOYO : Suelos blandos o flexibles
b. NIVEL FREATICO : SI
PARÁMETROS DE DISEÑO DE CIMENTACIÓN
a. PROFUNDIDAD DE CIMENTACIÓN : 1.50 m
b. PRESIÓN ADMISIBLE DEL SUELO : 0.76 kg/cm
2
c. FACTOR DE SEGURIDAD : 3
d. AGRESIVIDAD DEL SUELO : NO PRESENTA
e. NORMAS Y REGLAMENTOS
* Norma Técnica E-020 - Cargas
* Norma Técnica E-030 - Diseño Sismo Resistente
* Norma Técnica E-050 - Suelos y Cimentación
* Norma Técnica E-060 - Concreto Armado
NPT
0.20
NTN
0.00
NFC
-0.60
0.150.200.60
0.95
0.50
0.350.60
CIMIENTO CORRIDO
(0.60m x 050m)
SOBRECIMIENTO SIMPLE
MURO DE LADRILLO
NPT
0.20
NTN
0.00
NFC
-0.60
0.60 0.20
0.80
0.50
CIMIENTO CORRIDO
(0.60m x 050m)
SOBRECIMIENTO SIMPLE
1/2"
1/2"
0.25
0.25
3/8"
0.13
0.13
3/8"
3/8"
0.13
0.25
PROYECTO:
PROPIETARIO:
FECHA:
DIBUJANTE:
PLANO:
ESCALA:
LÁMINA:
UBICACIÓN:
CONTENIDO:
INDICADA
DEPART :
PROV :
DISTR :
CAJAMARCA
CAJAMARCA
LLACANORA
ADQUISICION DE EQUIPO
DE LABORATORIO;
CONSTRUCCION DE CERCO
Y/O PORTADA Y CENTRO DE
PRODUCCION;
REMODELACION DE
LABORATORIO ESPECIFICO
Y/O ESPECIALIDAD; EN
EL(LA) ESCUELA
ACADÉMICO PROFESIONAL
DE AGRONOMÍA, DISTRITO
DE CAJAMARCA, PROVINCIA
CAJAMARCA,
DEPARTAMENTO
CAJAMARCA CUI N°:
2663873
UNIVERSIDAD
NACIOANAL DE
CAJAMARCA
MARZO 2026
MMYC

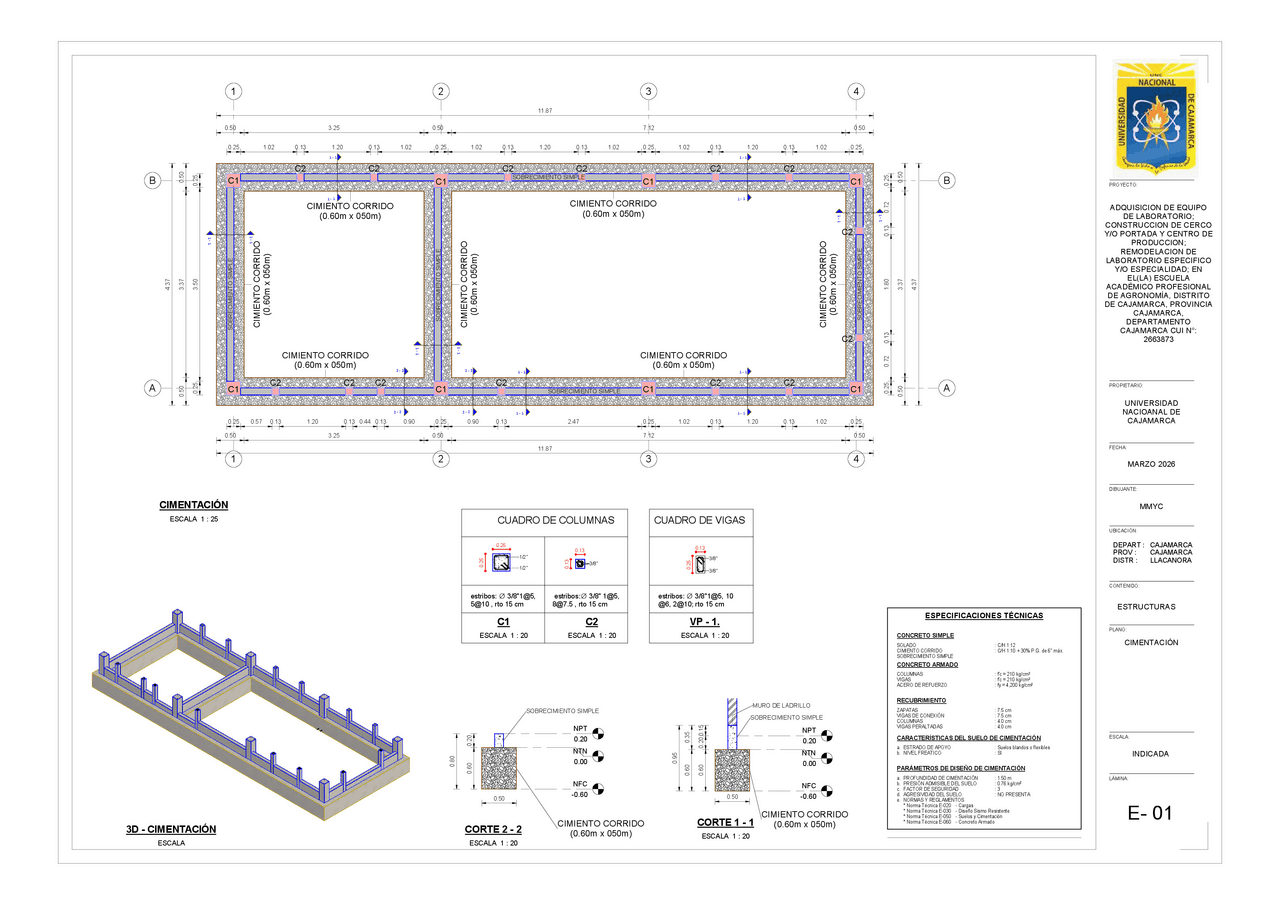

CIMENTACIÓN
E- 01
ESTRUCTURAS
ESCALA 1 : 25
CIMENTACIÓN
ESCALA
3D - CIMENTACIÓN
ESCALA 1 : 20
CORTE 1 - 1
ESCALA 1 : 20
CORTE 2 - 2
CUADRO DE COLUMNAS
estribos: ∅3/8"1@5,
5@10 , rto 15 cm
estribos:∅3/8" 1@5,
[email protected] , rto 15 cm
CUADRO DE VIGAS
estribos: ∅3/8"1@5, 10
@6, 2@10; rto 15 cm
ESCALA 1 : 20
C1
ESCALA 1 : 20
C2
ESCALA 1 : 20
VP - 1.
