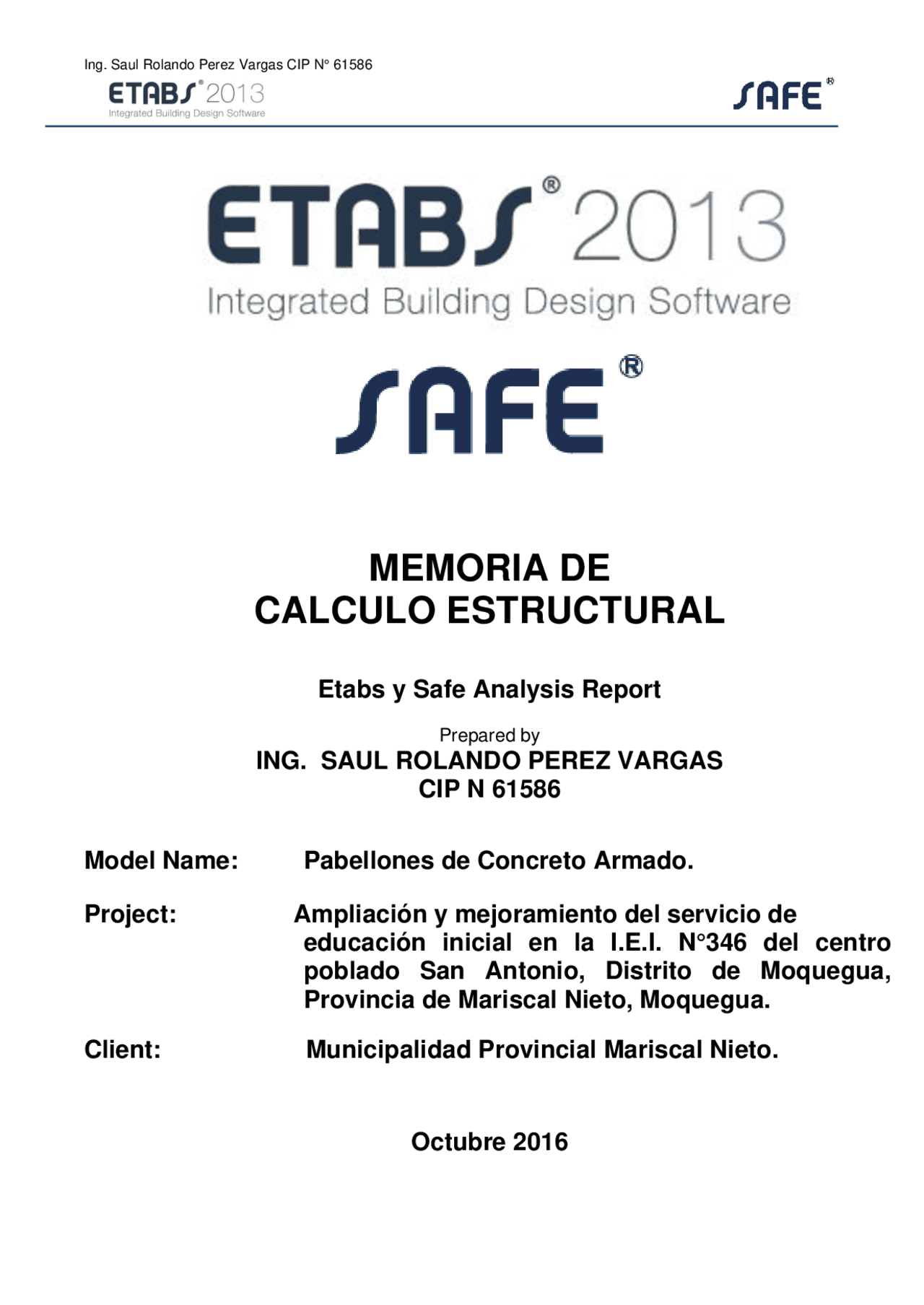

MEMORIA DE
CALCULO ESTRUCTURAL
Etabs y Safe Analysis Report
Prepared by
ING. SAUL ROLANDO PEREZ VARGAS
CIP N 61586
Model Name: Pabellones de Concreto Armado.
Project: Ampliación y mejoramiento del servicio de
educación inicial en la I.E.I. N°346 del centro
poblado San Antonio, Distrito de Moquegua,
Provincia de Mariscal Nieto, Moquegua.
Client: Municipalidad Provincial Mariscal Nieto.
Octubre 2016
I. GENERALIDADES.-
La presente Memoria corresponde al análisis sísmico y calculo estructural del proyecto “ Ampliación y mejoramiento del servicio de educación inicial en la I.E.I. N°346 del centro poblado San Antonio, Distrito de Moquegua, Provincia de Mariscal Nieto, Moquegua ”; edificación proyectada para 1 y 2 niveles, con ubicación en el distrito de Moquegua , provincia de Mariscal Nieto y departamento de Moquegua. 1.1 ESTRUCTURACION 1.1.1 DEL SISTEMA PROYECTADO.- La altura Proyectada de los pabellones de 3.20 m, para el primer y segundo nivel El sistema estructural consta de:
- Muros de albañilería confinada e= 0. 15 m y e= 0.25 m.
- Columnas de CºAº de diferentes secciones se describen a continuación.
- Vigas de CºAº de diferentes secciones se describen a continuación.
- Zapatas de concreto de diferentes medidas se describen al final.
- Cimientos corridos de altura=0.80m y ancho=0.50. (C1) Columna Rectangular de 68x Acero longitudinal 08 Ø5/8” Estribos Ø3/8” [email protected], [email protected], Rsto@0. (C2) Columna Rectangular de 45x Acero longitudinal 06 Ø1/2” Estribos Ø3/8” [email protected], [email protected], Rsto@0.
25 40 (^25 ) 85 25 25 25 30 20 25 (^25 ) (C7) Columna Rectangular de 15x Acero longitudinal 04 Ø3/8” Estribos Ø3/8” [email protected], [email protected], Rsto@0. (C8) Columna en T de 85x25x65x Acero longitudinal 18 Ø5/8” Estribos Ø3/8” [email protected], [email protected], Rsto@0. (C9) Columna en L de 45x 25 - 45x Acero longitudinal 04 Ø1/2”+ 04 Ø5/8” Estribos Ø3/8” [email protected], [email protected], Rsto@0. (C10) Columna en L de 65x55x Acero longitudinal 04 Ø1/2”+ 10 Ø5/8” Estribos Ø3/8” [email protected], [email protected], Rsto@0. 35
(V-101) Viga Rectangular de 65x3 5 Acero longitudinal negativo 02 Ø5/8” Acero longitudinal medio 02 Ø3/8” Acero longitudinal positivo 03 Ø1/2”+ 02 Ø5/8” Estribos Ø3/8” [email protected], Rsto@0. (V- 102 ) Viga Rectangular de 6 5 x Acero longitudinal negativo 02 Ø5/8” Acero longitudinal medio 02 Ø3/8” Acero longitudinal positivo 02 Ø1/2”+ 02 Ø3/8” Estribos Ø3/8” [email protected], Rsto@0. (V- 103 ) Viga Rectangular de 60x2 5 Acero longitudinal negativo 02 Ø5/8” Acero longitudinal medio 02 Ø3/8” Acero longitudinal positivo 02 Ø1/2”+ 02 Ø3/8” Estribos Ø3/8” [email protected], Rsto@0. (V- 104 ) Viga Rectangular de 45x2 5 Acero longitudinal negativo 02 Ø3/8” Acero longitudinal positivo 02 Ø1/2” Estribos Ø3/8” [email protected], Rsto@0.
(V- 109 ) Viga Rectangular de 15x Acero longitudinal negativo 02 Ø3/8” Acero longitudinal positivo 02 Ø3/8” Estribos Ø3/8” [email protected], Rsto@0. (VC-50x25) Viga Rectangular cimentación Acero longitudinal negativo 02 Ø3/8” Acero longitudinal positivo 02 Ø1/2”+ 01 Ø3/8” Estribos Ø3/8” [email protected], Rsto@0. (VG) Vigueta losa aligerada Acero longitudinal negativo 01 Ø3/8” Acero longitudinal positivo 01 Ø1/2”
150 cm 35 cm 25 cm 25 cm 35 cm 25 cm 25 cm 150 cm Aula 1-3 años PX1, y PX Acero vertical 30 Ø1/2”. Acero horizontal Ø1/2” @0.1 5 m, ambas caras. Aula 2, 3, 4 y 4 - 3, 4 y 5 años PX3, PX4, PX5, y PX Acero vertical 30 Ø1/2”. Acero horizontal Ø1/2” @0.15m, ambas caras.
1.5 REFERENCIAS
1.5.1 ARQUITECTURA Y CONFIGURACION GEOMETRICA
Aula 1-3 años
Aula 2, 3, 4 y 4 - 3, 4 y 5 años
Servicios higiénicos pabellones
Sala de usos múltiples, tópico y psicología.
