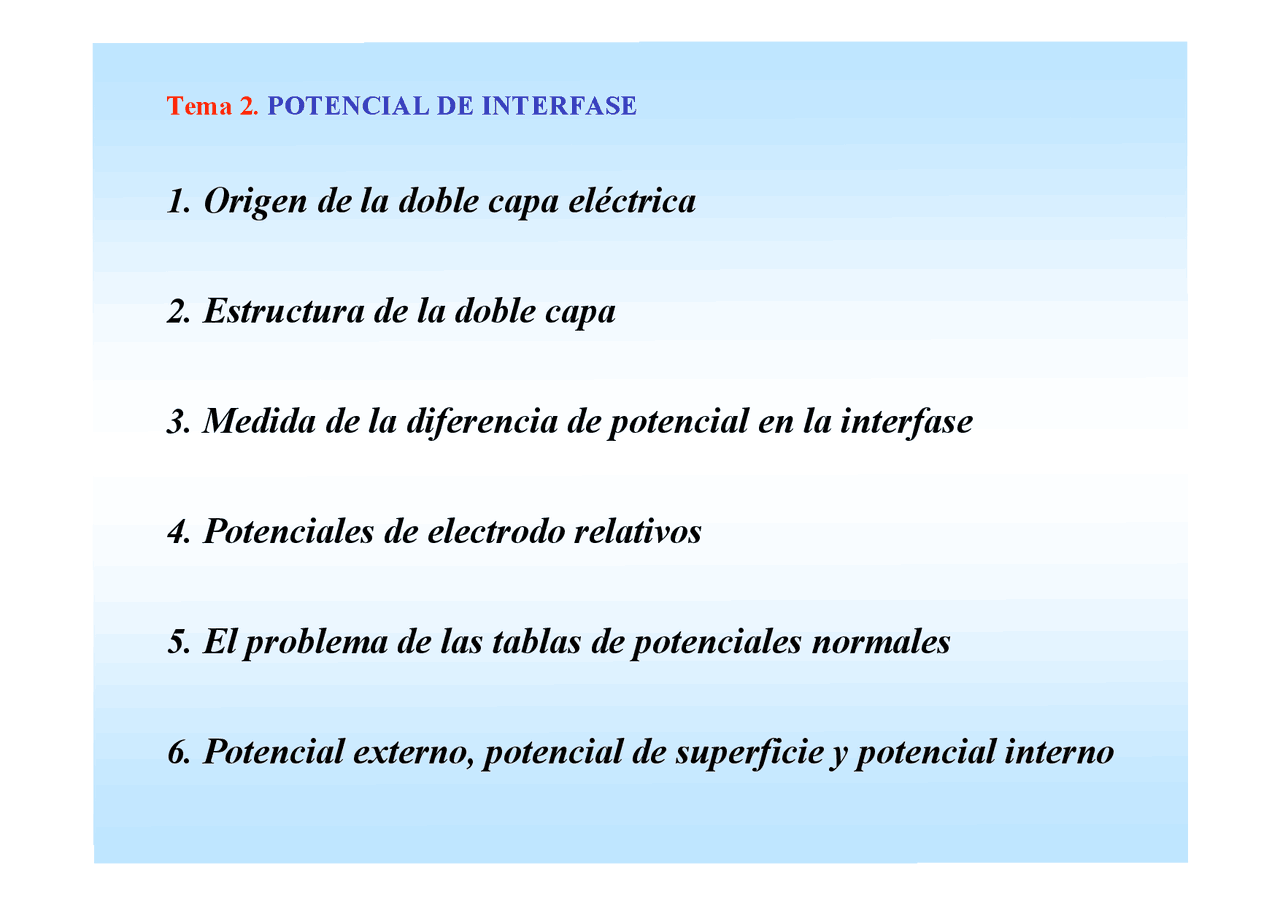

Tema 2. POTENCIAL DE INTERFASE

1. Origen de la doble capa eléctrica

2. Estructura de la doble capa

3. Medida de la diferencia de potencial en la interfase

4. Potenciales de electrodo relativos

5. El problema de las tablas de potenciales normales

6. Potencial externo, potencial de superficie y potencial interno

1. Origen de la doble capa eléctrica

Supongamos dos metales sumergidos en una disolución electrolítica (δ V )

METAL

ELECTROLITO

Por otra parte, cualquier electrolito -y cualquier otra fase que escojamos- presenta unos límites porque se ha de poner en contacto con algún otro medio material. En nuestro caso:

  • la fase gaseosa que está sobre el electrolito
  • los metales sumergidos en la disolución
  • el recipiente que lo contiene Nos encontramos pues con una frontera o límite de fase, debido a la presencia de una fase diferente al electrolito. Pero una fase no acaba justamente donde empieza otra, sino que que entre ambas existe lo que se llama una interfase. Esta interfase es la que realmente forma la frontera o límite de fase, y su naturaleza o composición participa de las caracterísiticas de las fases que la originan. A la interfase que se forma entre un conductor de primera clase y un electrolito es lo que denominamos electro d o 1. Origen de la doble capa eléctrica

METAL

ELECTROLITO

INTERFASE

INTERFASE METAL ELECTROLITO

L

D

L

M

L

I

L

M

,L

D

~ cm

L

I

~ Å

1. Origen de la doble capa eléctrica

La doble capa, o mejor dicho, la aparición de una diferencia de potencial ( ddp ) en la interfase no es debida a que hayamos cargado el metal, sino que es un fenómeno mucho más general que aparece cuando ponemos en contacto dos fases diferentes.

1. Origen de la doble capa eléctrica

Para ver cómo se origina esta diferencia de

potencial ( ddp ), escojamos el elemento diferencial

de volumen ( V’ ) justamente en la i nterfase (Fig.

3), paralelo al metal.

INTERFASE METAL

ELECTROLITO δV'

1. Origen de la doble capa eléctrica

Puesto que sobre las partículas situadas en la interfase actúa una fuerza, la distribución de las mismas dejará de estar regida por el azar. Por tanto, en la parte de la interfase que corresponde al electrolito es de esperar (1) que e xista orientación neta de dipolos del disolvente y (2) que haya separación de aniones y cationes; en de finitiva, esperamos aparición de carga neta en esta parte de la inter fase compuesta por el electrolito. A s u vez, los electrones libres del metal, que corresponden a la parte metálica de la interfase, responderán al proceso de carga de la parte disoluci ón de la inter fase, con una carga igual y de signo contrario. La interfase total es neutra. Sin embargo, la separación de car gas origina una ddp que puede ser visualizada como una doble capa eléctrica. INTERFASE METAL ELECTROLITO

1. Origen de la doble capa eléctrica

2. Estructura de la doble capa

La superficie del metal (del electrodo) en la que existe un exceso de carga, se recubre de una primera fila (capa) que en gran parte son moléculas dipolares de agua. Es la primera capa de hidratación de electrodo. 1ª capa de hidratación Metal Figura 5

En el caso más simple, el exceso de carga en el OHP (de bida a l os cationes solvatado) es igual y de signo opuesto al existente sobre el metal. El equivalente eléctrico de este sistema es un condensador de placas plano-paralelas. La caída de potencial entre las dos láminas es lineal y alcanza su valor nulo en el plano OHP.

2. Estructura de la doble capa -Q (^) +Q Distancia Superficie Metal 0 Potencial Interfase Metal Disolución OHP Caída de Potencial en el Electrodo

Puede suceder que a lgunos iones que ocupan el OHP abandonen su posición y se desplacen hacia la disolución. Entonces, la densidad de carga va disminuyendo asintóticamente conforme nos adentramos en la disolución. La caída de potencial en este caso es -Q (^) +Q Distancia Superficie Metal 0 Potencial Interfase Metal Disolución OHP

2. Estructura de la doble capa Caída de Potencial en el Electrodo

2. Estructura de la doble capa La caída de potencial en este caso para un electrodo cargado positivamente es +Q (^) -Q Distancia Superficie Metal 0 Potencial Interfase Metal IHP

2. Estructura de la doble capa Un caso interesante de adsorción específica ocurre cuando un metal cargado positivamente adsorbe más aniones de los necesarios para compensar su carga en exceso, es decir, (^) q M <^ qS . Hablamos entonces de adsorción superequivalente. La caída de potencial es en este caso de la siguiente forma: +Q (^) -Q Distancia Superficie Metal 0 Potencial Interfase Metal IHP

3. Medida de la diferencia de potencial en la interfase A consecuencia de l a inmersión del teminal M 1 en la disolución se o rigina una segunda interfase M 1 /disolución. Aparece, por tanto, una segunda doble capa y una segunda diferencia de potencial (^) DP M 1 / S

En definitiva, la misma operación de medida introduce una segunda diferencia de potencial. La lectura que nos da el aparato de medida, no es la diferencia de potencial de la interfase que queríamos medir ( DPM 2 /^ S^ ), sino la caída de p otencial a través de un sistema de interfases o pila. Además, M 1 y M 2 serán metales distintos, por lo que entre ellos aparecerá otra interfase, que originará una caída de potencial adicional que denominamos potencial de contacto ( (^) DP M 1 '^ / M 2 ). La conclusión que debemos sacar en claro es qu e NO se puede n medir una diferencia de potencial absoluto de u na interfase Metal/Disolución.

Sin embargo, SI podemos medir cambios en la diferencia de potencial de la interfase Metal/Disolución. Veamos cómo, para ello, en el montaje anterior sustituimos el aparato de medida por una fuente de energía. En este caso, la diferencia de potencial total a través de la pila debe ser igual (en magnitud) a la establecida por la fuente. De hecho, la anterior aserción se t rata de una aplicación de la 2ª ley de Kirchoff o regla de las mallas: la suma algebraica de todas las caídas de potencia l que se encuentren a lo largo de un circuito cerrado ha de ser igual a cero. M 1 S M 1 ' V M 2 M 1 M 2 M 1 ' Electrolito F.E.

3. Medida de la diferencia de potencial en la interfase
