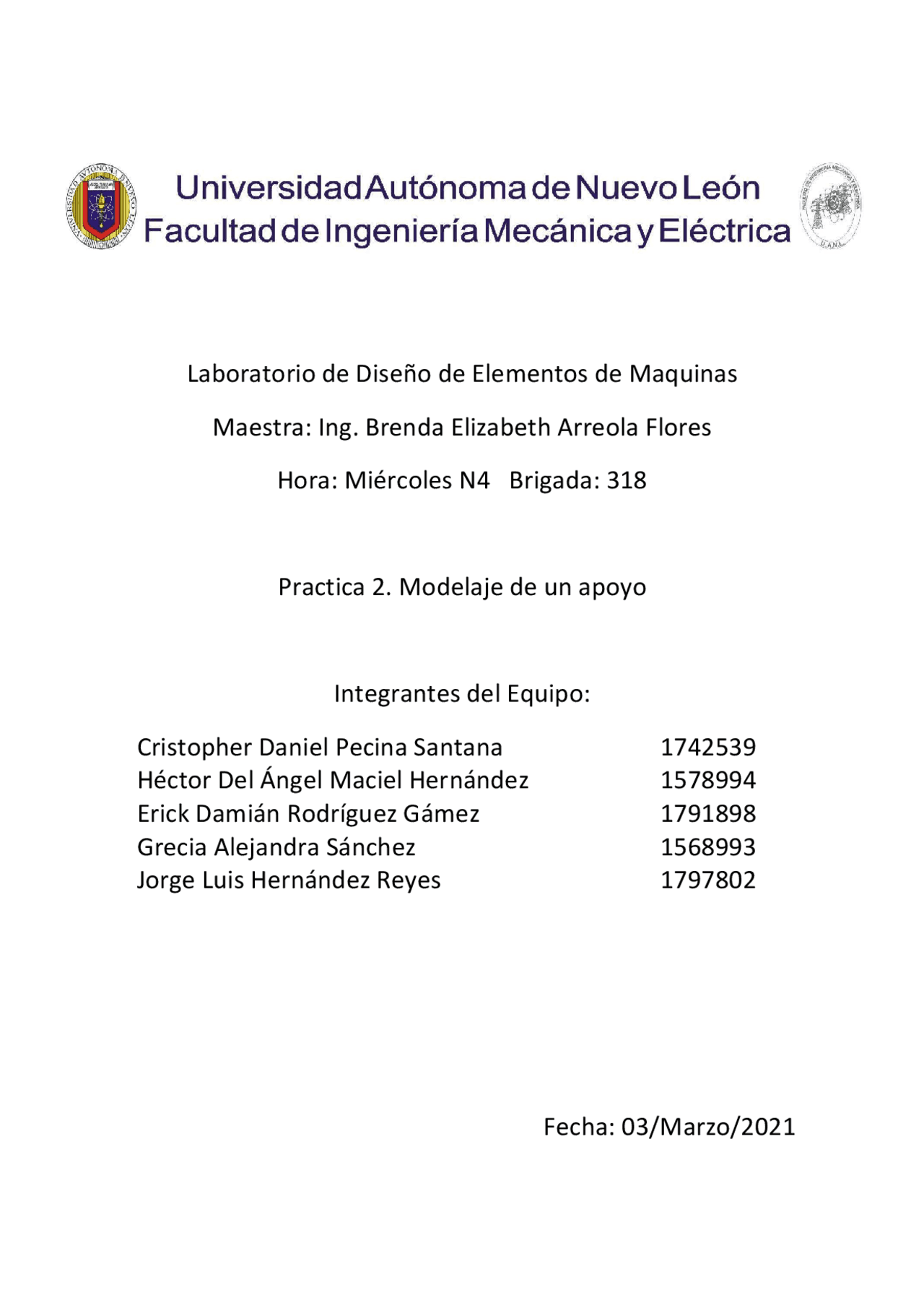

Laboratorio de Diseño de Elementos de Maquinas
Maestra: Ing. Brenda Elizabeth Arreola Flores
Hora: Miércoles N4 Brigada: 318
Practica 2. Modelaje de un apoyo
Integrantes del Equipo:
Cristopher Daniel Pecina Santana 1742539
Héctor Del Ángel Maciel Hernández 1578994
Erick Damián Rodríguez Gámez 1791898
Grecia Alejandra Sánchez 1568993
Jorge Luis Hernández Reyes 1797802
Fecha: 03/Marzo/2021
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Práctica 2: Modelamiento de un Apoyo en SolidWorks - Erick Damian Rodríguez Gámez y más Ejercicios en PDF de Diseño solo en Docsity!

Laboratorio de Diseño de Elementos de Maquinas

Maestra: Ing. Brenda Elizabeth Arreola Flores

Hora: Miércoles N4 Brigada: 318

Practica 2. Modelaje de un apoyo

Integrantes del Equipo:

Cristopher Daniel Pecina Santana 1742539

Héctor Del Ángel Maciel Hernández 1578994

Erick Damián Rodríguez Gámez 1791898

Grecia Alejandra Sánchez 1568993

Jorge Luis Hernández Reyes 1797802

Fecha: 03/Marzo/

Materia: Laboratorio de Diseño de Elementos de Maquinas

Maestra: Ing. Brenda Elizabeth Arreola Flores

Hora: Miércoles N4 Brigada: 318

Practica 2. Modelaje de un apoyo

Nombre: Erick Damian Rodriguez Gamez

Matricula: 1791898

Carrera: IMA

Fecha: 03/Marzo/

Procedimiento

  1. Abrir el software SolidWorks
  2. Selección la pestaña “Archivo” después la opción de “Nuevo”. Después en la ventana emergente que se abrirá seleccionar la opción de “Pieza” para poder crear una sola pieza.
  3. En la pestaña de “Opciones” tendremos que seleccionar las unidades con las que trabajaremos en la pieza. Y en este caso para esta pieza se utilizará las unidades de “IPS”.
  1. En la barra de tareas lateral seleccionaremos la opción de plano alzado.
  2. En la pestaña croquis, tendremos que seleccionarlo para poder empezar a dibujar en el plano.
  3. Seleccionar la herramienta “línea”, y posteriormente dibujar el siguiente perfil de la pieza partiendo del origen. Revisando que cuando dibujemos cada línea, aparezca el siguiente icono indicándonos que la línea trazada es completamente vertical u horizontal, o sea, que está a 0 o 90° del origen.
  1. Seleccionar la herramienta “arco tangente” en la pestaña de croquis. Dar clic al punto superior de la línea vertical izquierda. Arrastraremos el arco dibujado hacia el punto superior de la línea vertical derecha, soltamos el clic y posteriormente se va a crear un arco tangente en ambas líneas superiores.
  2. Se selecciona de la pestaña de operaciones la herramienta “extruir saliente/base” para extruir la figura y convertirla en un sólido tridimensional. En este caso le daremos una extrusión de 7 in y damos clic al “Enter”.
  1. Seleccionamos la cara frontal de la figura. En la barra de herramientas o de accesos rápidos que aparece al seleccionar la cara de un sólido, vamos a seleccionar la opción “Normal A” para que la cara se vea con una vista frente a nosotros como usuario y así poder dibujar en ella un círculo con un diámetro de 3 in, utilizando la herramienta de “cota inteligente”.
  2. Posteriormente seleccionamos la pestaña de operaciones. La herramienta de “extruir corte” , la cual vamos a utilizar para hacer el orificio en la pieza y para eso tenemos que coger la opción “por todo”, para que atraviese todo el ancho de la pieza. Y luego pasaremos a la vista isométrica para seguir trabajando (ctrl+7).

Resultados Conclusiones En base a los resultados obtenidos podemos concluir que, para realizar un modelo en SolidWorks, es importante tener una idea previa de cómo realizar la pieza. En este caso hicimos uso del comando “línea” para poder dibujar el contorno de la pieza, contrario a lo hecho en la práctica pasada que fue con el comando “rectángulo”. En general, fue sencillo una vez que le agarras el modo, pero muy didáctico el proceso de elaboración. Bibliografías SOLIDBI. (s.f.). Obtenido de https://solid-bi.es/solidworks/ https://web.microsoftstream.com/video/6eef7367-4a9d-4fea-867e-9932b08dd
