TERMOTECNIA
2º Grado Ingeniería Mecánica
2º Grado Ingeniería Eléctrica
2º Grado Ingeniería Electrónica

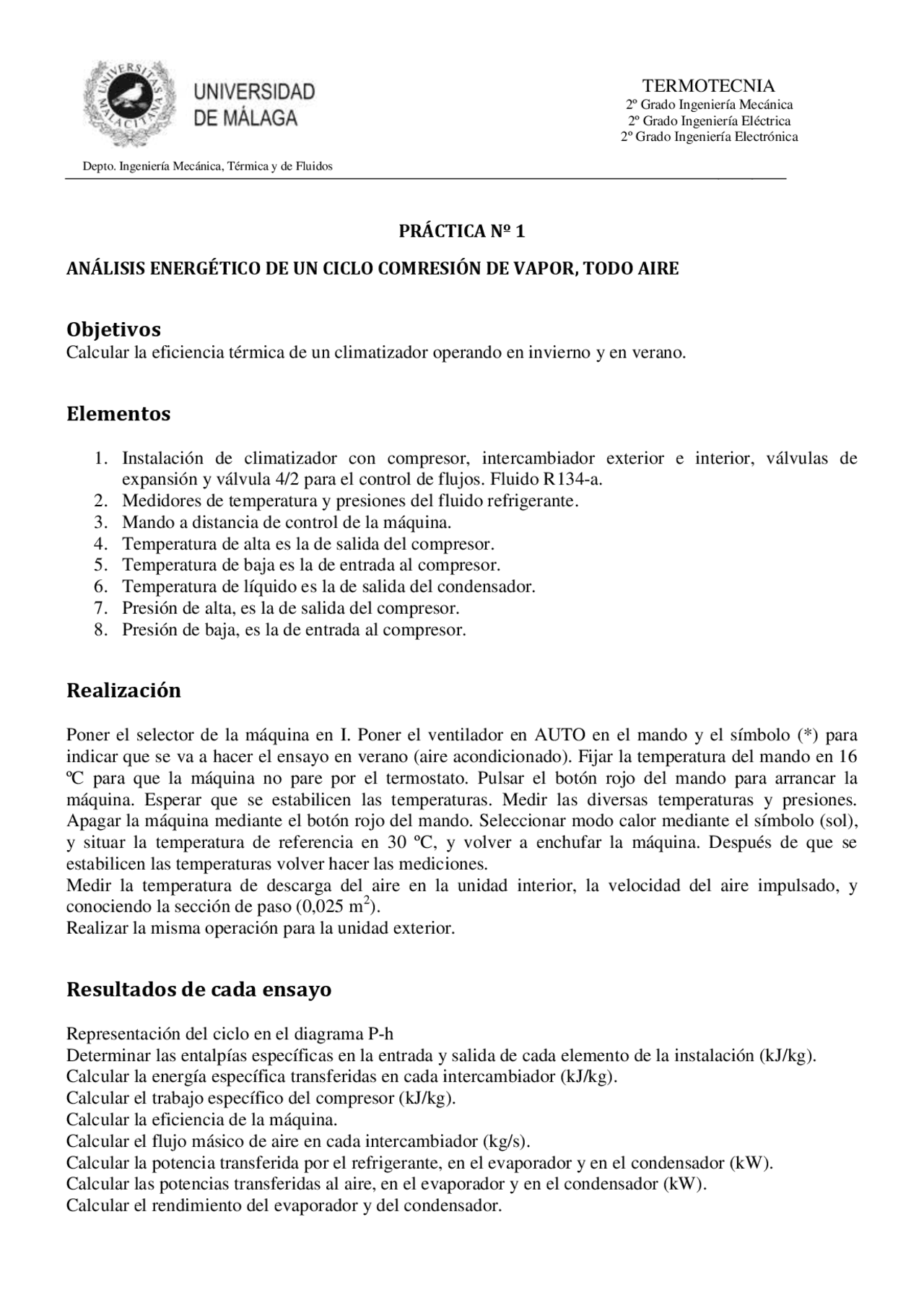

PRÁCTICA Nº 1
ANÁLISIS ENERGÉTICO DE UN CICLO COMRESIÓN DE VAPOR, TODO AIRE
Objetivos
Calcular la eficiencia térmica de un climatizador operando en invierno y en verano.
Elementos
1. Instalación de climatizador con compresor, intercambiador exterior e interior, válvulas de
expansión y válvula 4/2 para el control de flujos. Fluido R134-a.
2. Medidores de temperatura y presiones del fluido refrigerante.
3. Mando a distancia de control de la máquina.
4. Temperatura de alta es la de salida del compresor.
5. Temperatura de baja es la de entrada al compresor.
6. Temperatura de líquido es la de salida del condensador.
7. Presión de alta, es la de salida del compresor.
8. Presión de baja, es la de entrada al compresor.
Realización
Poner el selector de la máquina en I. Poner el ventilador en AUTO en el mando y el símbolo (*) para
indicar que se va a hacer el ensayo en verano (aire acondicionado). Fijar la temperatura del mando en 16
ºC para que la máquina no pare por el termostato. Pulsar el botón rojo del mando para arrancar la
máquina. Esperar que se estabilicen las temperaturas. Medir las diversas temperaturas y presiones.
Apagar la máquina mediante el botón rojo del mando. Seleccionar modo calor mediante el símbolo (sol),
y situar la temperatura de referencia en 30 ºC, y volver a enchufar la máquina. Después de que se
estabilicen las temperaturas volver hacer las mediciones.
Medir la temperatura de descarga del aire en la unidad interior, la velocidad del aire impulsado, y
conociendo la sección de paso (0,025 m2).
Realizar la misma operación para la unidad exterior.
Resultados de cada ensayo
Representación del ciclo en el diagrama P-h
Determinar las entalpías específicas en la entrada y salida de cada elemento de la instalación (kJ/kg).
Calcular la energía específica transferidas en cada intercambiador (kJ/kg).
Calcular el trabajo específico del compresor (kJ/kg).
Calcular la eficiencia de la máquina.
Calcular el flujo másico de aire en cada intercambiador (kg/s).
Calcular la potencia transferida por el refrigerante, en el evaporador y en el condensador (kW).
Calcular las potencias transferidas al aire, en el evaporador y en el condensador (kW).
Calcular el rendimiento del evaporador y del condensador.
