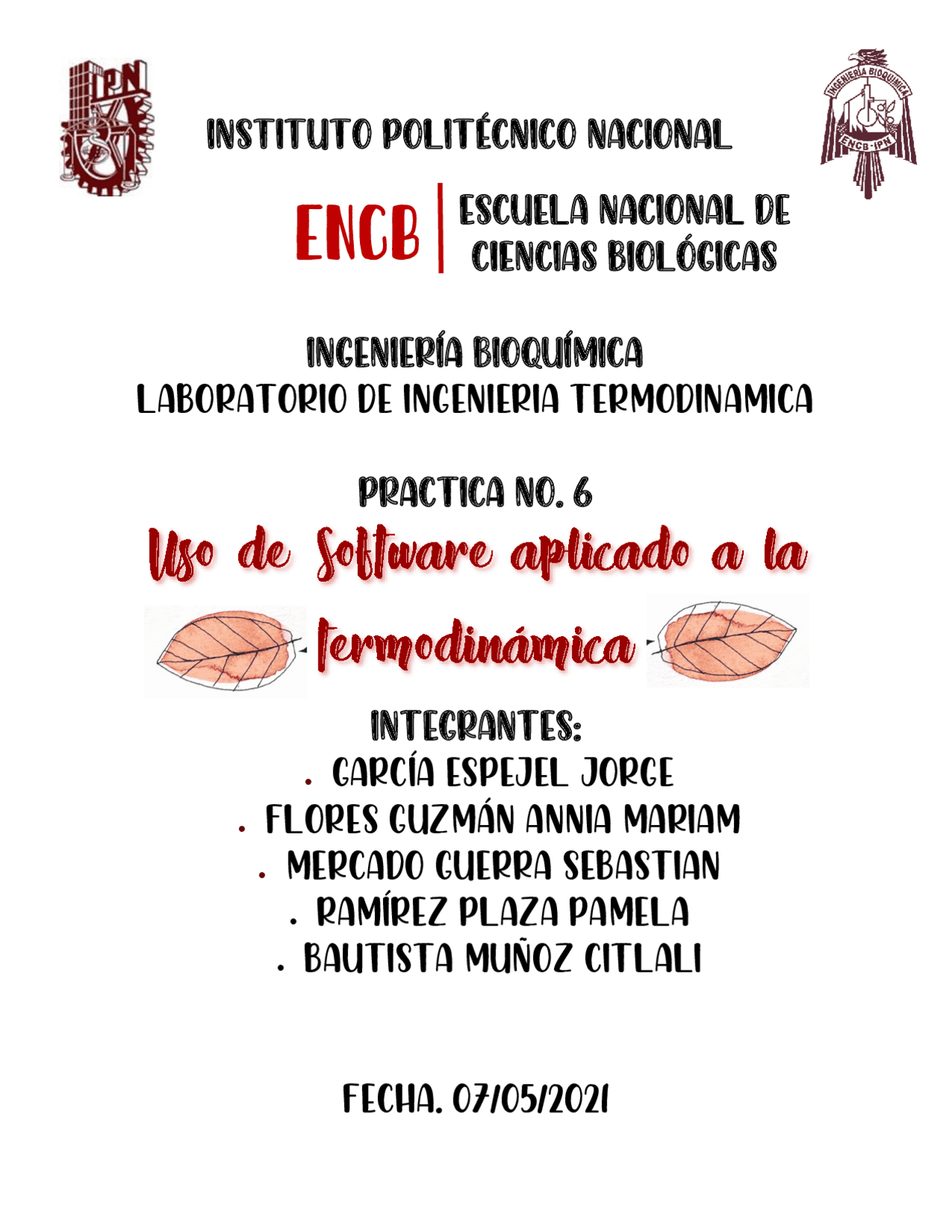

INSTITUTO POLITÉCNICO NACIONAL
INGENIERÍA BIOQUÍMICA
LABORATORIO DE INGENIERIA TERMODINAMICA
PRACTICA No. 6
INTEGRANTES:
• García Espejel Jorge
• Flores Guzmán Annia Mariam
• Mercado Guerra Sebastian
• Ramírez Plaza Pamela
• Bautista Muñoz Citlali
FECHA. 07/05/2021
ESCUELA NACIONAL DE
CIENCIAS BIOLÓGICAS
ENCB
pf3
pf4
pf5
pf8

Vista previa parcial del texto

¡Descarga Practica 5 termo calculos y más Esquemas y mapas conceptuales en PDF de Fisicoquímica solo en Docsity!

INSTITUTO POLITÉCNICO NACIONAL

INGENIERÍA BIOQUÍMICA

LABORATORIO DE INGENIERIA TERMODINAMICA

PRACTICA No. 6

INTEGRANTES:

• García Espejel Jorge

• Flores Guzmán Annia Mariam

• Mercado Guerra Sebastian

• Ramírez Plaza Pamela

• Bautista Muñoz Citlali

FECHA. 07 /0 5 /

ESCUELA NACIONAL DE

CIENCIAS BIOLÓGICAS

ENCB

Tabla.3 Ciclo de Carnot

Representación del ciclo de Carnot

Diagrama Ph Diagrama Ts

Propiedades termodinámicas del ciclo

Punto 1

Entrada en la caldera

Punto 2

Entrada en la turbina

Punto 3

Entrada en el condensador

Punto 4

Entrada al compresor Estado termodinámico: Mezcla Estado termodinámico: Mezcla Estado termodinámico: Vapor sobrecalentado Estado termodinámico: Vapor sobrecalentado P: 1195.46 P: 18.1667 P: 0.24516 P: 1. T: 566.816 T: 222.801 T: 222.801 T: 566. X: 0.1823 X: 0.39062 X: --- X: --- V: 0.084565 V: 8.59576 V: 1657.84 V: 449. h: 682.892 h: 567.396 h: 1160.35 h: 1319. s: 0.87975 s: 0.87975 s: 2.22127 s: 2. u: 664.184 u: 538.4 99 u: 1085.14 u: 1206. Evaluación del ciclo Q: 0 w: - 461.503 Potencia:159.4 Eficiencia:0.

Tabla 6: Diferentes ciclos termodinámicos

Ciclo Representación en diagrama termodinámico Descripción de las etapas Eficiencia/co eficiente de operación Carnot • La primera etapa del ciclo de Carnot se basa en una expansión isotérmica. En esta etapa el sistema absorbe calor del depósito térmico 1 y sufre una expansión isotérmica.

  • En la segunda etapa tenemos una expansión adiabática. Adiabática quiere decir que el sistema no gana ni pierde calor.
  • En la tercera etapa tenemos una compresión isotérmica. Aquí retiramos el aislamiento y el sistema entra en contacto con el depósito térmico número 2, que estará a una temperatura menor.
  • En la última etapa del ciclo de Carnot tenemos una compresión adiabática. Aquí pasamos nuevamente a una etapa de aislamiento térmico por el sistema. n=1-Qout/Qin =1-Tf/Tc Carnot invertido
  • Proceso 1 - 2: Compresión isentrópica en un compresor.
  • Proceso 2-3: Rechazo de calor a presión constante en el condensador.
  • Proceso 3 - 4: Estrangulamiento en un dispositivo de expansión.
  • Proceso 4-1: Absorción de calor a presión constante en el evaporador. COPr=Qin/W =Qin/Qout-Qin =Tf/Tc-Tf
  • 4 - 1 Se expande el refrigerante isoentrópicamente hasta, alcanzar la temperatura mínima TL Rankine básico ideal
  • Proceso 1–2: el fluido de trabajo se bombea de baja a alta presión. Como el fluido es un líquido en esta etapa, la bomba requiere poca energía de entrada.
  • Proceso 2–3: el líquido de alta presión ingresa a una caldera, donde se calienta a presión constante mediante un proceso isobárico por una fuente de calor externa para convertirse en un vapor seco saturado.
  • Proceso 3–4: El vapor seco saturado se expande a través de una turbina de vapor, generando energía.
  • Proceso 4 – 1: el vapor húmedo ingresa a un condensador, donde se condensa a una presión constante para convertirse en un líquido saturado. n=Wturbina- Wbomba/Qent Discusión
  • En la tabla tres podemos calcular las eficiencias térmicas de la turbina que corresponden a una diferencia de temperaturas esto debido a que el vapor le sede su calor a la turbina para que esta genere trabajo entra perdida de calor se interpreta como una eficiencia térmica la cual podemos decir que entre mayor sea la temperatura de entrada mucho mayor será la eficiencia de esa turbina
  • El ciclo de Carnot puede ser usado con cualquier tipo de fluido puede ser aire, agua, o algún compuesto químico como es el caso de los refrigerantes más sin en cambio la eficiencia no depende del tipo de fluido solo de las temperaturas de entrada y de salida.
  • Las propiedades termodinámicas de un ciclo no cambian independientemente de en qué diagrama son evaluados

Conclusión El ciclo de Carnot es un ciclo termodinámico que se produce en un equipo o máquina cuando trabaja absorbiendo una cantidad de calor Q1 de una fuente de mayor temperatura y cediendo un calor Q2 a la de menor temperatura produciendo un trabajo sobre el exterior. Puesto que, según el enunciado del Segundo Principio ninguna máquina puede tener rendimiento 100%, esto lo demostramos en esta práctica al saber cuál es el máximo rendimiento posible entre dos puntos del diagrama determinados. Bibliografía

  • Brown T.L Lemay jr,HE , Bursten BE burdge jr 12 ° edición qimica la ciencia central Pearson Educacion ,Mexico 2014
  • Castellan GW (1987) Fisicoquimia segunda edición Maryland editorial Pearson Education
