Estos son de tipos de problemas sencillos de electrónica digital para practicar resultados de una prueba real, con tabla de verdad
Tipo: Ejercicios
1 / 12
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

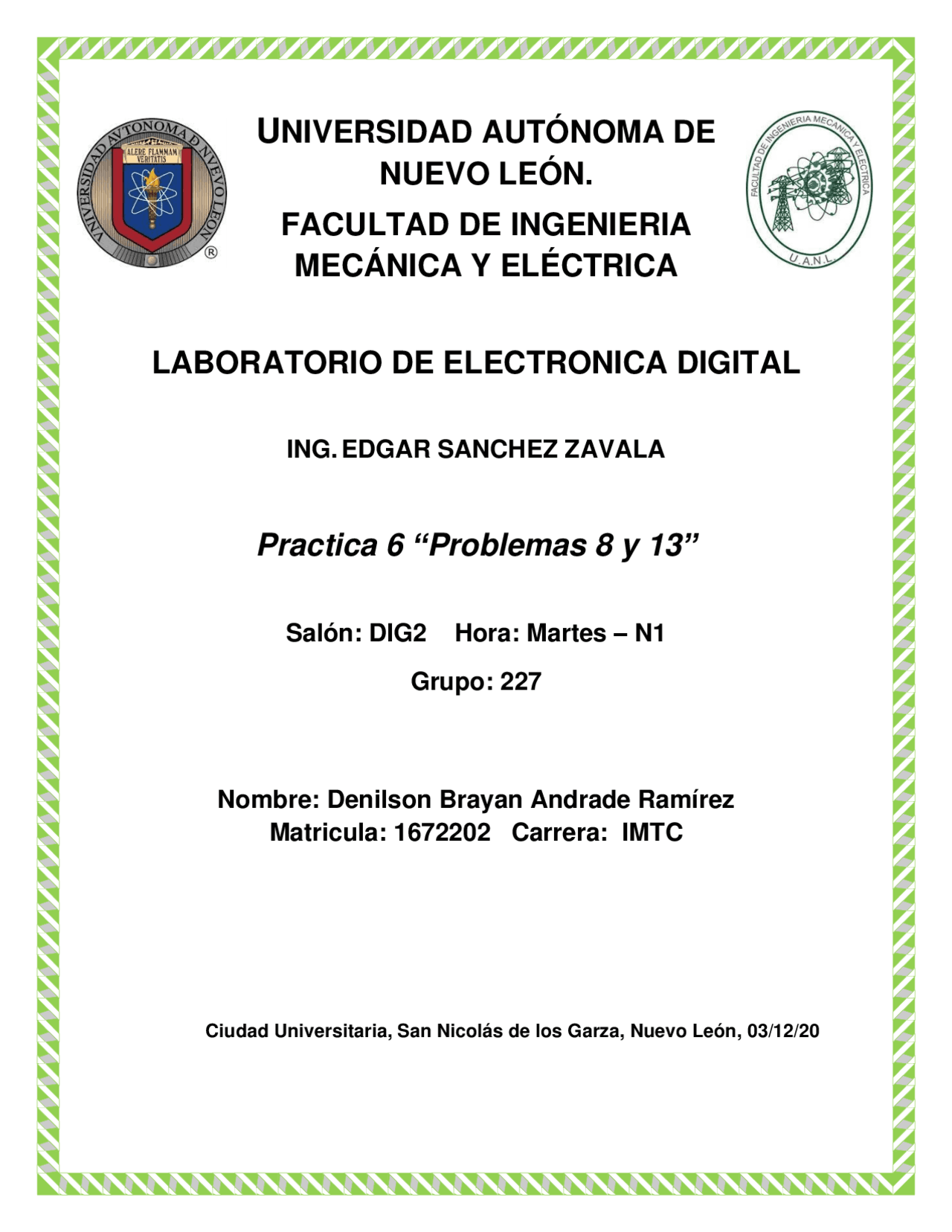

Ciudad Universitaria, San Nicolás de los Garza, Nuevo León, 03/12/
Se analizará el problema para así poder realizar el diagrama de bloques y su correspondiente tabla de verdad, utilizaremos el mapa de Karnaugh para poder sacar la ecuación correspondiente y poder realizar el circuito tanto esquemático como simulado en el programa de Proteus.
Diseñe un sistema digital para activar una señal de alarma que monitorea el nivel de cuarto tanques llamados A, B, C y D que contienen sustancias diferentes, cada tanque cuenta con un sensor lleno=1, vacío=0, el sistema deberá contar también con una salida AL=1 encendida, AL=0 apagada, que indique cuando la alarma es activada por las siguientes razones.
Ecuación: S=A̓ D+AC+ABD ̓ Ecuación S=(A+D)(B+C+D)(A̓+C+D ̓) Minitérminos Maxitérminos
Minitérminos Maxitérminos
Se analizará el problema para así poder realizar el diagrama de bloques y su correspondiente tabla de verdad, utilizaremos el mapa de Karnaugh para poder sacar la ecuación correspondiente y poder realizar el circuito tanto esquemático como simulado en el programa de Proteus.
Diseñe un sistema electrónico Digital para activar la alarma de un invernadero en el se detectan la humedad (H), temperatura (T), la presión atmosférica (P) y la iluminación (I). Cuando las variables (H, T, P e I) se encuentran en un valor adecuado proporcionan un valor de uno “1” y un “0” cero cuando están fuera de rango. La alarma deberá de activarse AL = 1 en cualquiera de las siguientes circunstancias: 1.- Presión dentro del rango, pero baja iluminación. (P = 1, I = 0) 2.- Humedad dentro del rango, pero la temperatura, presión e iluminación no. (H = 1, T, P e I = 0) 3.- Presión e iluminación dentro del rango, pero la temperatura no. (P e I = 1, T = 0) 4.- Temperatura correcta, pero la presión e iluminación no. (T = 1, P e I = 0)
Minitérminos Maxitérminos
