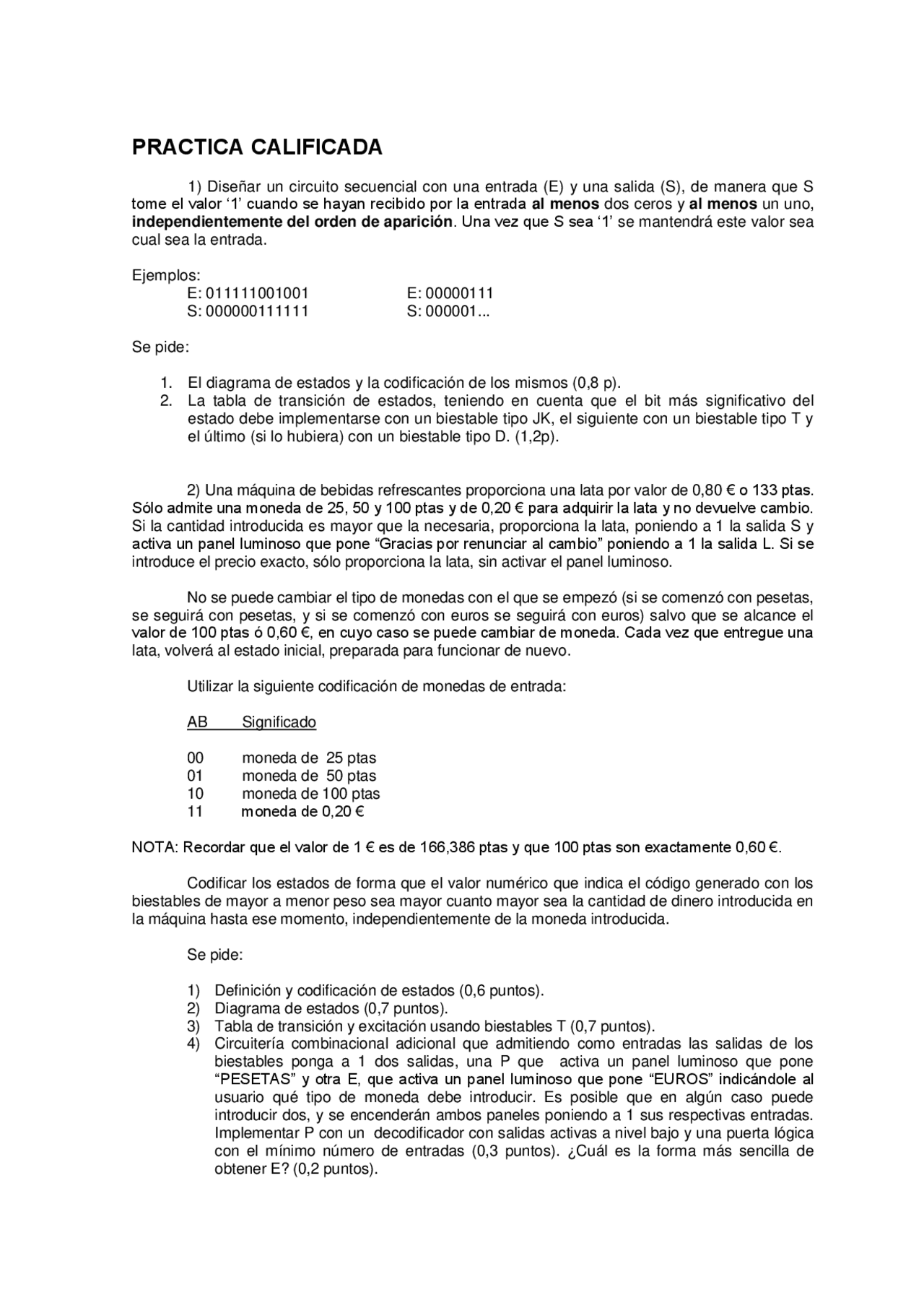

PRACTICA CALIFICADA
1) Diseñar un circuito secuencial con una entrada (E) y una salida (S), de manera que S
tome el valor ‘1’ cuando se hayan recibido por la entrada al menos dos ceros y al menos un uno,
independientemente del orden de aparición. Una vez que S sea ‘1’ se mantendrá este valor sea
cual sea la entrada.
Ejemplos:
E: 011111001001 E: 00000111
S: 000000111111 S: 000001...
Se pide:
1. El diagrama de estados y la codificación de los mismos (0,8 p).
2. La tabla de transición de estados, teniendo en cuenta que el bit más significativo del
estado debe implementarse con un biestable tipo JK, el siguiente con un biestable tipo T y
el último (si lo hubiera) con un biestable tipo D. (1,2p).
2) Una máquina de bebidas refrescantes proporciona una lata por valor de 0,80 € o 133 ptas.
Sólo admite una moneda de 25, 50 y 100 ptas y de 0,20 € para adquirir la lata y no devuelve cambio.
Si la cantidad introducida es mayor que la necesaria, proporciona la lata, poniendo a 1 la salida S y
activa un panel luminoso que pone “Gracias por renunciar al cambio” poniendo a 1 la salida L. Si se
introduce el precio exacto, sólo proporciona la lata, sin activar el panel luminoso.
No se puede cambiar el tipo de monedas con el que se empezó (si se comenzó con pesetas,
se seguirá con pesetas, y si se comenzó con euros se seguirá con euros) salvo que se alcance el
valor de 100 ptas ó 0,60 €, en cuyo caso se puede cambiar de moneda. Cada vez que entregue una
lata, volverá al estado inicial, preparada para funcionar de nuevo.
Utilizar la siguiente codificación de monedas de entrada:
AB Significado
00 moneda de 25 ptas
01 moneda de 50 ptas
10 moneda de 100 ptas
11 moneda de 0,20
NOTA: Recordar que el valor de 1 € es de 166,386 ptas y que 100 ptas son exactamente 0,60 €.
Codificar los estados de forma que el valor numérico que indica el código generado con los
biestables de mayor a menor peso sea mayor cuanto mayor sea la cantidad de dinero introducida en
la máquina hasta ese momento, independientemente de la moneda introducida.
Se pide:
1) Definición y codificación de estados (0,6 puntos).
2) Diagrama de estados (0,7 puntos).
3) Tabla de transición y excitación usando biestables T (0,7 puntos).
4) Circuitería combinacional adicional que admitiendo como entradas las salidas de los
biestables ponga a 1 dos salidas, una P que activa un panel luminoso que pone
“PESETAS” y otra E, que activa un panel luminoso que pone “EUROS” indicándole al
usuario qué tipo de moneda debe introducir. Es posible que en algún caso puede
introducir dos, y se encenderán ambos paneles poniendo a 1 sus respectivas entradas.
Implementar P con un decodificador con salidas activas a nivel bajo y una puerta lógica
con el mínimo número de entradas (0,3 puntos). ¿Cuál es la forma más sencilla de
obtener E? (0,2 puntos).
