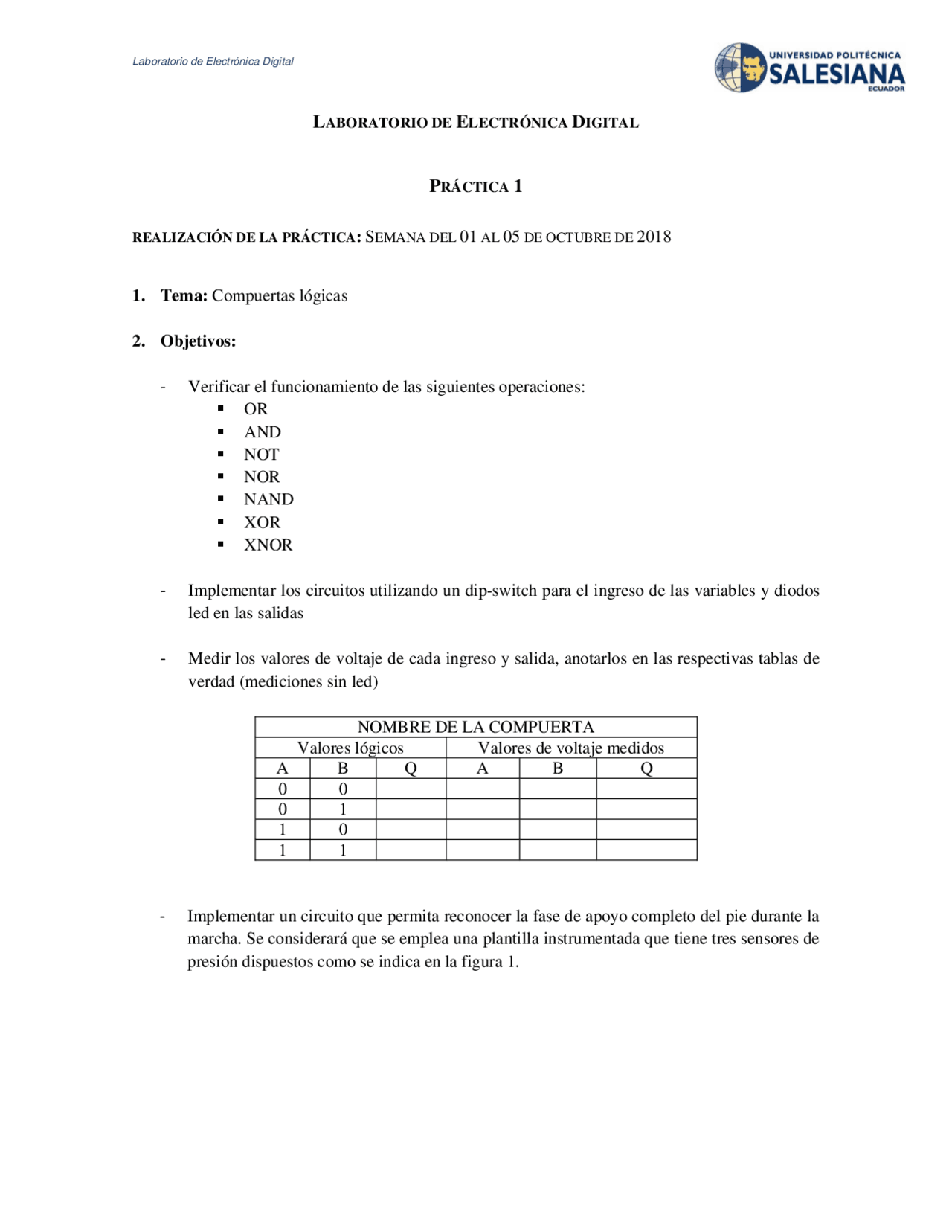

Laboratorio de Electrónica Digital
LABORATORIO DE ELECTRÓNICA DIGITAL
PRÁCTICA 1
REALIZACIÓN DE LA PRÁCTICA: SEMANA DEL 01 AL 05 DE OCTUBRE DE 2018
1. Tema: Compuertas lógicas
2. Objetivos:
- Verificar el funcionamiento de las siguientes operaciones:
OR
AND
NOT
NOR
NAND
XOR
XNOR
- Implementar los circuitos utilizando un dip-switch para el ingreso de las variables y diodos
led en las salidas
- Medir los valores de voltaje de cada ingreso y salida, anotarlos en las respectivas tablas de
verdad (mediciones sin led)
NOMBRE DE LA COMPUERTA
Valores lógicos
Valores de voltaje medidos
A
B
Q
A
B
0
0
0
1
1
0
1
1
- Implementar un circuito que permita reconocer la fase de apoyo completo del pie durante la
marcha. Se considerará que se emplea una plantilla instrumentada que tiene tres sensores de
presión dispuestos como se indica en la figura 1.
