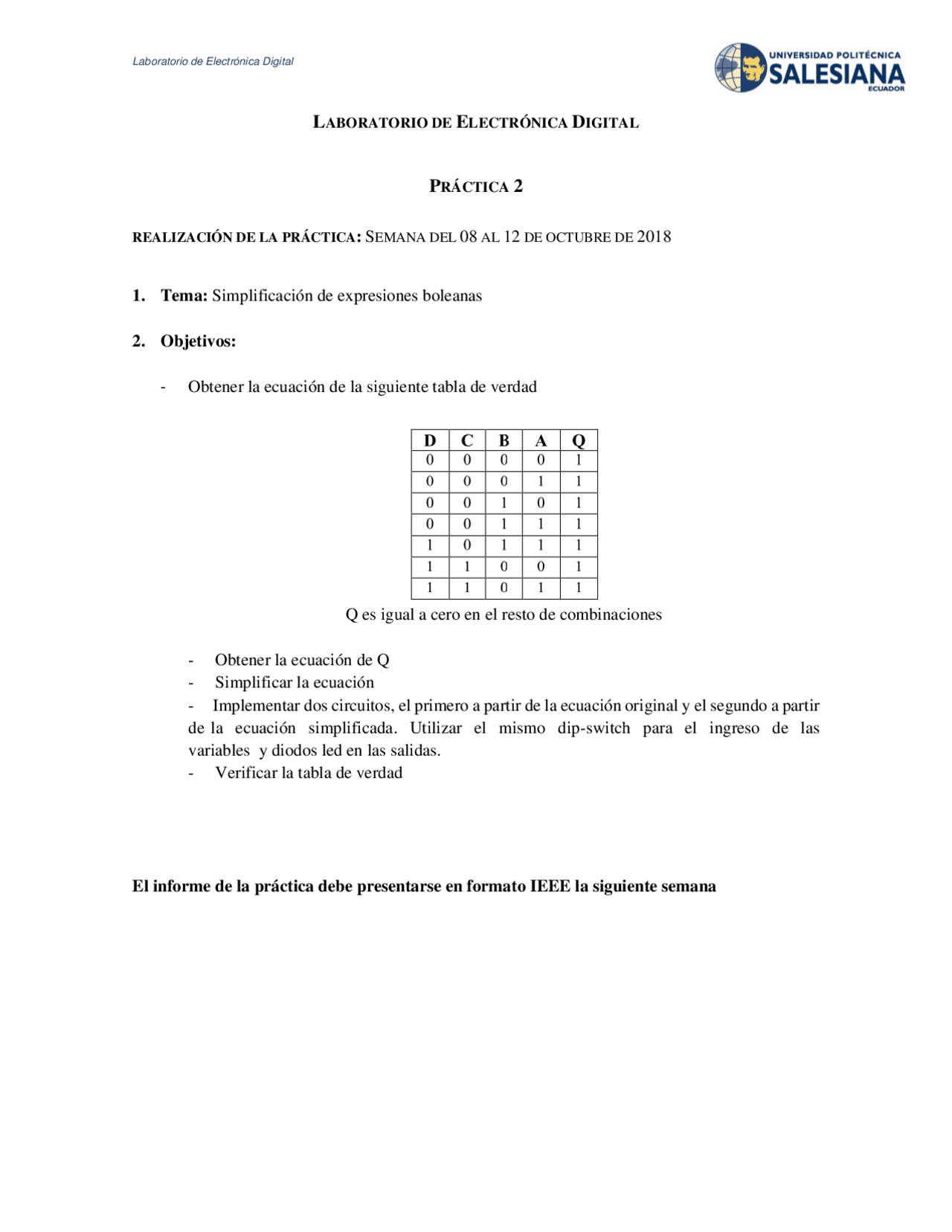

Laboratorio de Electrónica Digital
LABORATORIO DE ELECTRÓNICA DIGITAL
PRÁCTICA 2
REALIZACIÓN DE LA PRÁCTICA: SEMANA DEL 08 AL 12 DE OCTUBRE DE 2018
1. Tema: Simplificación de expresiones boleanas
2. Objetivos:
- Obtener la ecuación de la siguiente tabla de verdad
Q es igual a cero en el resto de combinaciones
- Obtener la ecuación de Q
- Simplificar la ecuación
- Implementar dos circuitos, el primero a partir de la ecuación original y el segundo a partir
de la ecuación simplificada. Utilizar el mismo dip-switch para el ingreso de las
variables y diodos led en las salidas.
- Verificar la tabla de verdad
El informe de la práctica debe presentarse en formato IEEE la siguiente semana
