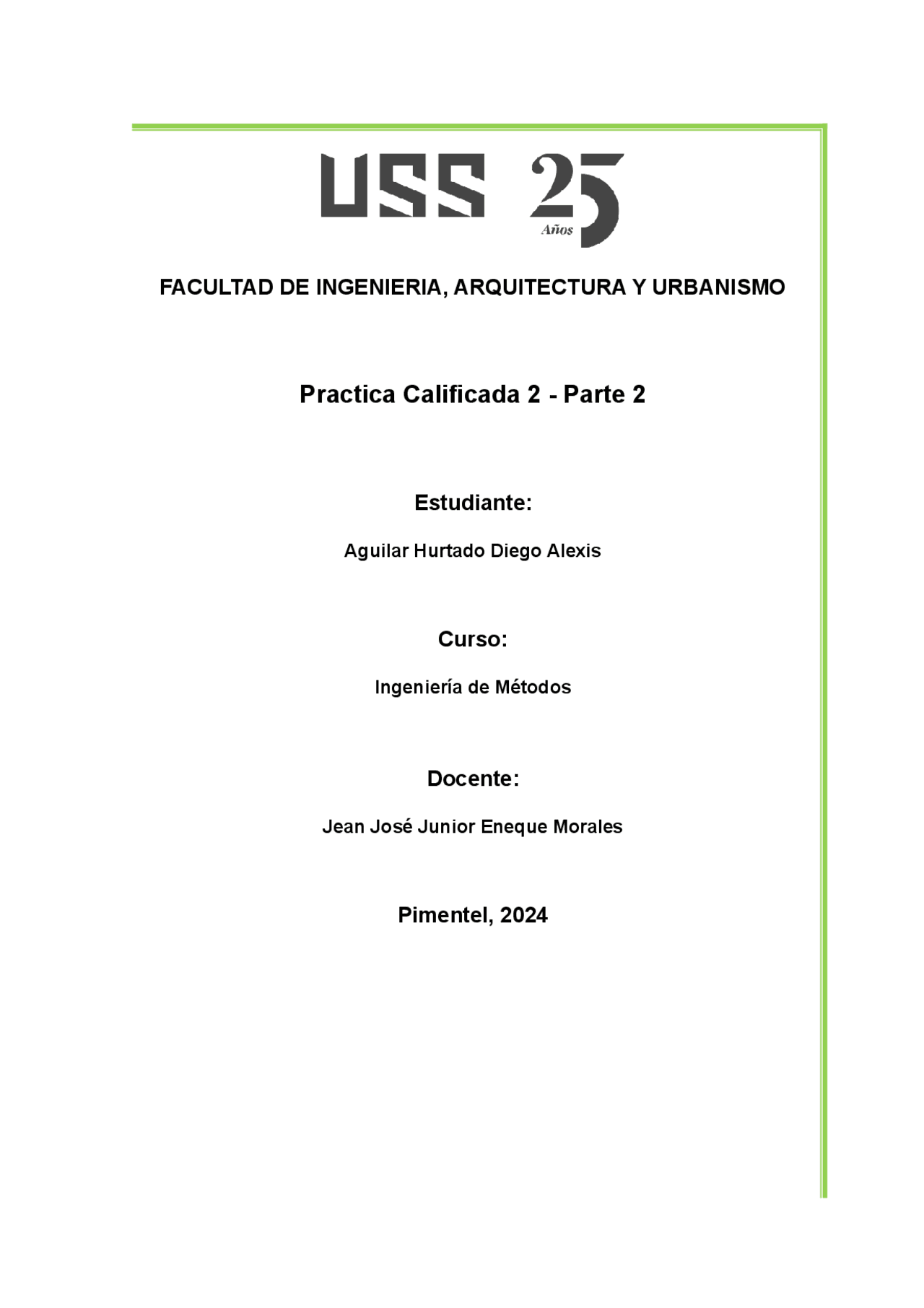

FACULTAD DE INGENIERIA, ARQUITECTURA Y URBANISMO
Practica Calificada 2 - Parte 2
Estudiante:
Aguilar Hurtado Diego Alexis
Curso:
Ingeniería de Métodos
Docente:
Jean José Junior Eneque Morales
Pimentel, 202 4
1. En “Serelin Proyectos & Servicios SAC” es una pequeña mecánica
que fabrica tableros adosado, que necesita distribuir los siguientes
equipos y máquinas. Determine el área necesaria para cada elemento
y para el taller mecánico por el método Guerchet.
Solución
- Calculamos la superficie estática (Ss) de cada elemento:
𝑪𝒐𝒓𝒕𝒂𝒅𝒐𝒓𝒂
2
𝑷𝒍𝒆𝒈𝒂𝒅𝒐𝒓𝒂
2
𝑺𝒐𝒍𝒅𝒂𝒅𝒐𝒓𝒂
2
𝑯𝒐𝒓𝒏𝒐
2
𝑬𝒏𝒔𝒂𝒎𝒃𝒍𝒂𝒅𝒐𝒓𝒂
2
- Calculamos la superficie de gravitación (Sg) de cada elemento:
𝑪𝒐𝒓𝒕𝒂𝒅𝒐𝒓𝒂
2
𝑷𝒍𝒆𝒈𝒂𝒅𝒐𝒓𝒂
2
𝑺𝒐𝒍𝒅𝒂𝒅𝒐𝒓𝒂
2
𝑯𝒐𝒓𝒏𝒐
2
𝑬𝒏𝒔𝒂𝒎𝒃𝒍𝒂𝒅𝒐𝒓𝒂
2
- Calculamos la superficie de evolución (Se) de cada elemento:
Primero hallamos el coeficiente de evolución (k) para ello tomamos valores
de tabla:
ELEMENTO
CANTIDAD
Nº DE
LADOS LARGO ANCHO ALTURA
n N L (m) A (m) H (m)
Cortadora
1 2 2 .5 1 .5 2
Plegadora
1 1 3 .00 2 .00 3
Soldadora
1 3 0.5 0. 6 0. 4
Horno
1 1 4 .00 2 .00 2
Ensambladora
1 2 6 .00 2. 50 3
- Hallamos el área patrón y las unidades patrón:
Hallamos el M.C.D de: 33. 75 ; 36 ; 3. 60 ; 48 ; 135 el cual es 3:
Elemento St
Unidades
Patrón
Cortadora 33,75 11
Plegadora 36 12
Soldadora 3,6 1
Horno 48 16
Ensambladora 135 45
Distribuimos basándonos en las unidades patrón, teniendo lo siguiente:
Pleg Pleg Cort Cort
Pleg Pleg Cort Cort
Pleg Pleg Cort Cort
Pleg Pleg Cort Cort
Pleg Pleg Cort Cort
Pleg Pleg Sold Cort
Ensam Horno Horno Horno
Ensam Horno Horno Horno
Ensam Horno Horno Horno
Ensam Horno Horno Horno
Ensam Horno Horno Horno
Ensam Ensam Ensam Horno
Ensam Ensam Ensam Ensam
Ensam Ensam Ensam Ensam
Ensam Ensam Ensam Ensam
Ensam Ensam Ensam Ensam
Ensam Ensam Ensam Ensam
Ensam Ensam Ensam Ensam
Ensam Ensam Ensam Ensam
Ensam Ensam Ensam Ensam
Ensam Ensam Ensam Ensam
Ensam
