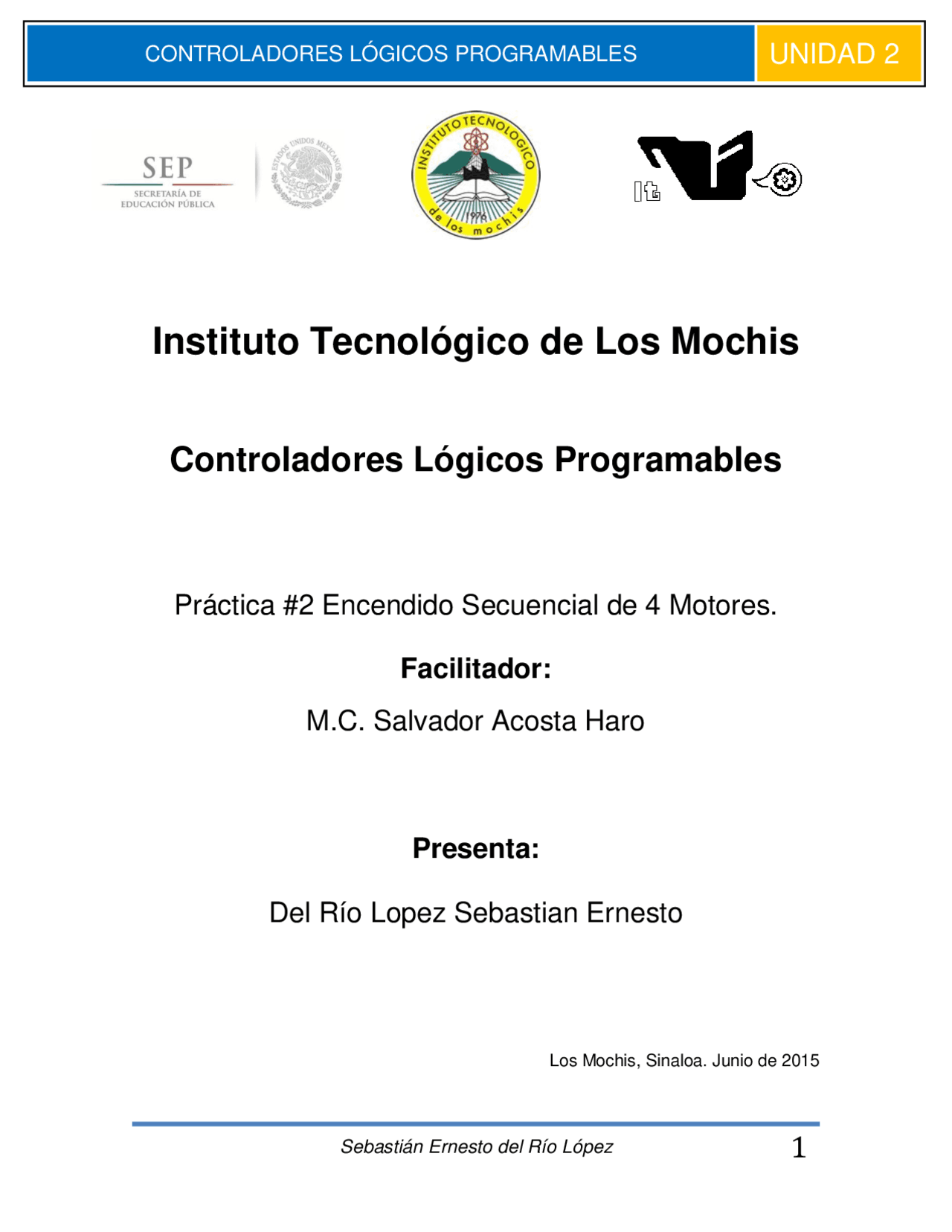

Los Mochis, Sinaloa. Junio de 2015
En éste reporte se muestra la programación y simulación del encendido secuencial de cuatro motores, usando solo contactos y salidas físicas. La práctica consiste en que al presionar un pulsador se encienda el primer motor y al dejar de aplastar se encienda el segundo y así sucesivamente y que cuente con un botón de paro que corte la alimentación a todos los motores.
Se hará el uso de la tabla de símbolos para nombrar a los contactos y bobinas para tener una visualización amigable de lo que estamos programando.
Para que encienda el Motor 2 nos dice la práctica que debe de encender una vez encendido el Motor 1 y dejar de aplastar el pulsador de arranque. Y el código quedaría de la siguiente manera.
Se observa claramente en la imagen anterior como está configurado de manera que para que arranque el motor 2 se necesita que el motor 1 esté encendido y cuando se deje de pulsar el botón de arranque se cumplen las condiciones, el motor 2 enciende y queda enclavado.
Para que encienda el Motor 3 la condición es que esté encendido el Motor 2 y que se presione el pulsador de arranque.
Es exactamente lo del motor 2, únicamente la condición es que esté encendido el motor 3.
El arranque y paro de motores en secuencia con un PLC es realmente sencillo, ya que si
no se usara PLC y se utilizara el sistema cableado recurriríamos de muchos componentes
y cables, aparte su mantenimiento o actualización del sistema sería recablear y eso
llevaría mucho tiempo y esfuerzo por parte del instalado.
Lo más interesante de esta práctica fue emplear las condiciones adecuadas para que la
secuencia se cumpla y los motores arranquen uno por uno, eso solamente se hace con
contactos dependientes del motor anterior encendido.
