Practica de potencia fluida donde se desarrolla
Tipo: Ejercicios
1 / 7
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

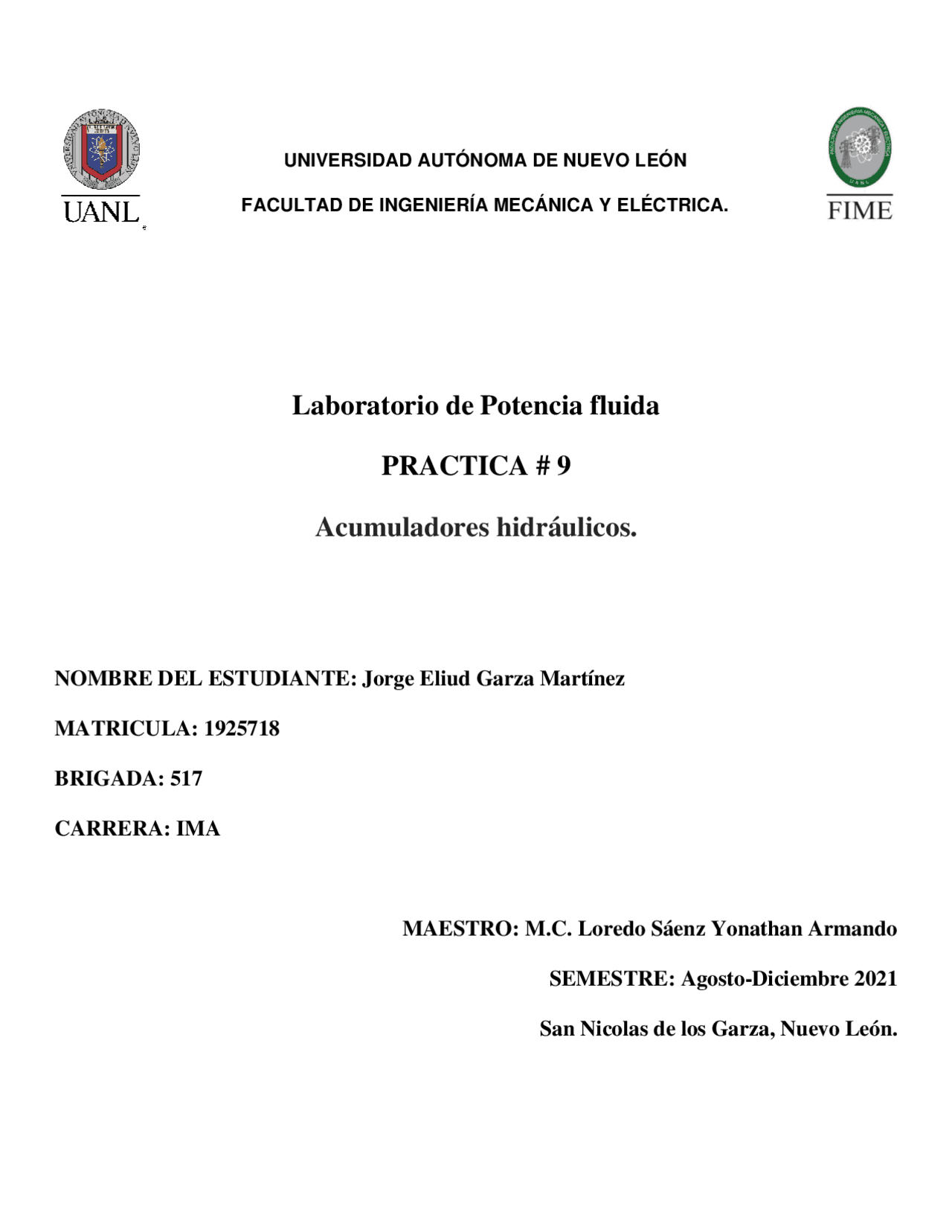

PRACTICA NÚM. 9 ACUMULADORES HIDRÁULICOS. Objetivo: Comprender que es un acumulador hidráulico, así como su funcionamiento práctico y las características de estos. Un acumulador hidráulico es usado principalmente como fuente auxiliar de energía que puede ser usado para compensar presión o volumen y además como amortiguador de los picos de presión y disminuir el golpe de ariete. Figura para el banco de alta y baja. Figura para el banco entrenador Parker Procedimiento: Similar al de la práctica # 6, Además cuando se cierra la válvula de mariposa del acumulador se abre la válvula de mariposa del tanque más cercano, se apagara el equipo y se cierra la del tanque y abre la del acumulador, se notara que la línea tiene la presión con la cual se carga el acumulador. Para obtener el Vd del acumulador una vez cargado el acumulador abrir la válvula de globo que llevará el fluido al depósito de acrílico a un lado el cual deberá estar cerrado para tomar los datos altura en cm y multiplicar por los lados del depósito así se obtendrá el volumen. Además calcular la fuerza que se genera dentro del acumulador P= F/A. A = 0.785(dint.)^2 P = lectura (^) del manómetro.
Calculo de un acumulador: NOTA: Si se utiliza el acumulador del banco Parker dicho acumulador es de bolsa y su presión de precarga es de 300 psig. Dicha precarga fue realizada a una presión atmosférica de 13. psia. El análisis del PROCESO ADIABÁTICO debe realizarlo el alumno si el acumulador es de gas nitrógeno Además de entrar a la página www.parker.com y obtener información de los tipos y características de los acumuladores. Trasladarse al banco de pruebas PARKER y observar el funcionamiento del acumulador de bolsa en el mismo laboratorio
Ricardo Solorzano, Principios ingenieriles acumuladores hidráulicos (2016), Hydraulics y Pneumatics en Español, México.
