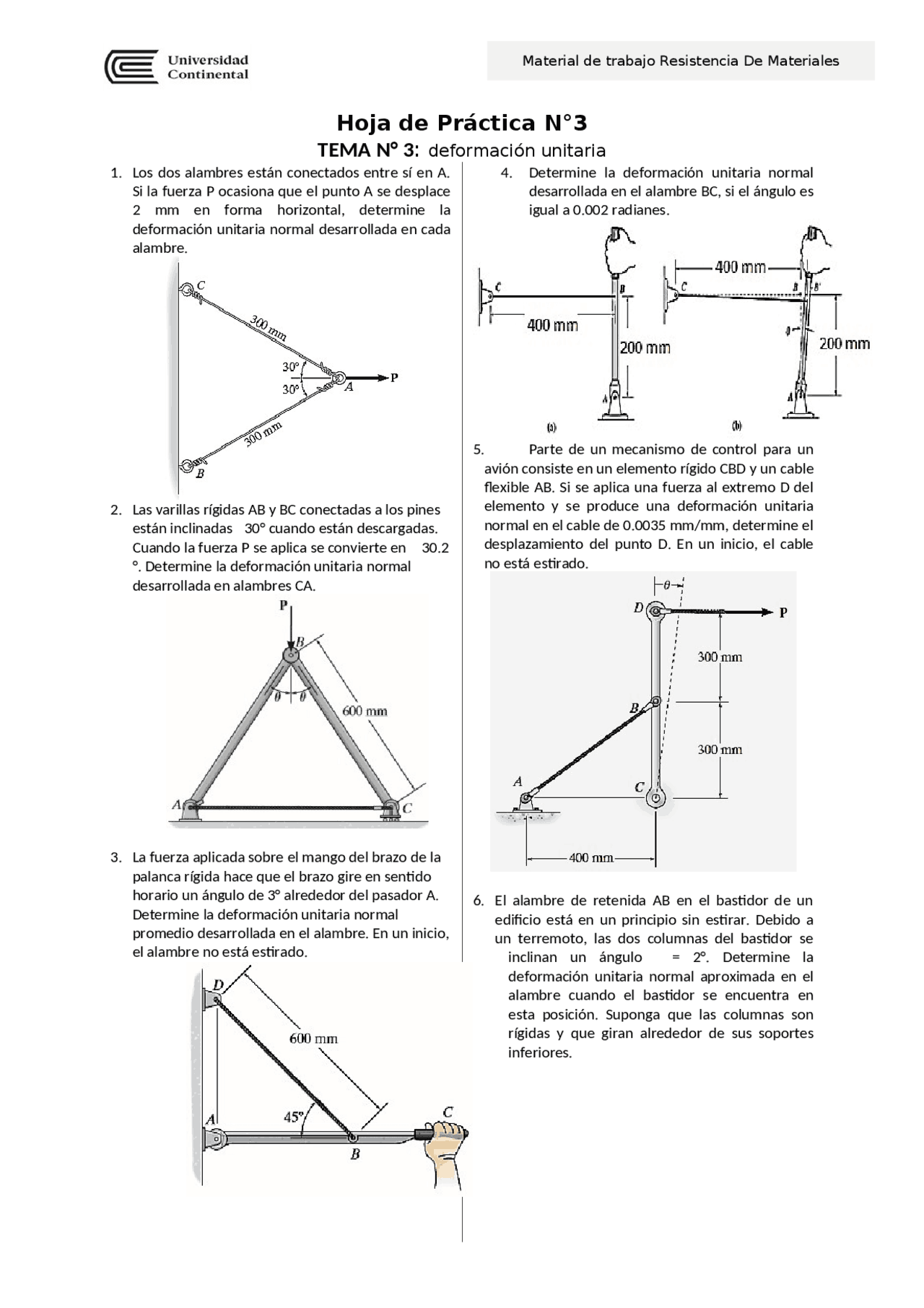

TEMA N° 3: deformación unitaria
1. Los dos alambres están conectados entre sí en A.
Si la fuerza P ocasiona que el punto A se desplace
2 mm en forma horizontal, determine la
deformación unitaria normal desarrollada en cada
alambre.
2. Las varillas rígidas AB y BC conectadas a los pines
están inclinadas 30° cuando están descargadas.
Cuando la fuerza P se aplica se convierte en 30.2
°. Determine la deformación unitaria normal
desarrollada en alambres CA.
3. La fuerza aplicada sobre el mango del brazo de la
palanca rígida hace que el brazo gire en sentido
horario un ángulo de 3° alrededor del pasador A.
Determine la deformación unitaria normal
promedio desarrollada en el alambre. En un inicio,
el alambre no está estirado.
4. Determine la deformación unitaria normal
desarrollada en el alambre BC, si el ángulo es
igual a 0.002 radianes.
5. Parte de un mecanismo de control para un
avión consiste en un elemento rígido CBD y un cable
flexible AB. Si se aplica una fuerza al extremo D del
elemento y se produce una deformación unitaria
normal en el cable de 0.0035 mm/mm, determine el
desplazamiento del punto D. En un inicio, el cable
no está estirado.
6. El alambre de retenida AB en el bastidor de un
edificio está en un principio sin estirar. Debido a
un terremoto, las dos columnas del bastidor se
inclinan un ángulo = 2°. Determine la
deformación unitaria normal aproximada en el
alambre cuando el bastidor se encuentra en
esta posición. Suponga que las columnas son
rígidas y que giran alrededor de sus soportes
inferiores.
