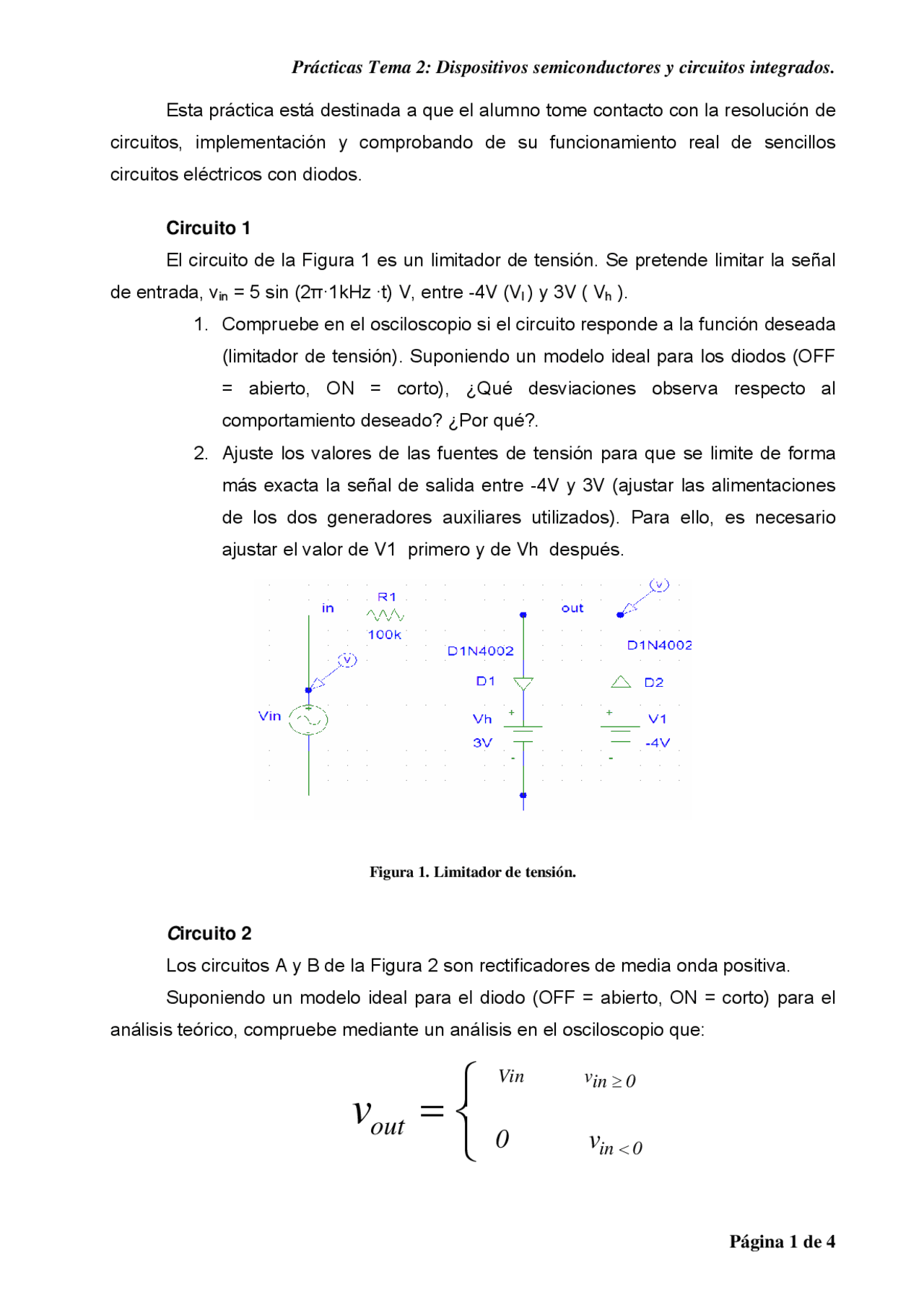

Prácticas Tema 2: Dispositivos semiconductores y circuitos integrados.
Página 1 de 4
Esta práctica está destinada a que el alumno tome contacto con la resolución de
circuitos, implementación y comprobando de su funcionamiento real de sencillos
circuitos eléctricos con diodos.
Circuito 1
El circuito de la Figura 1 es un limitador de tensión. Se pretende limitar la señal
de entrada, vin = 5 sin (2π·1kHz ·t) V, entre -4V (Vl ) y 3V ( Vh ).
1. Compruebe en el osciloscopio si el circuito responde a la función deseada
(limitador de tensión). Suponiendo un modelo ideal para los diodos (OFF
= abierto, ON = corto), ¿Qué desviaciones observa respecto al
comportamiento deseado? ¿Por qué?.
2. Ajuste los valores de las fuentes de tensión para que se limite de forma
más exacta la señal de salida entre -4V y 3V (ajustar las alimentaciones
de los dos generadores auxiliares utilizados). Para ello, es necesario
ajustar el valor de V1 primero y de Vh después.
Figura 1. Limitador de tensión.
Circuito 2
Los circuitos A y B de la Figura 2 son rectificadores de media onda positiva.
Suponiendo un modelo ideal para el diodo (OFF = abierto, ON = corto) para el
análisis teórico, compruebe mediante un análisis en el osciloscopio que:
⎩
⎨
⎧
=≥
<
0in
vVin
0in
v0
out
v
