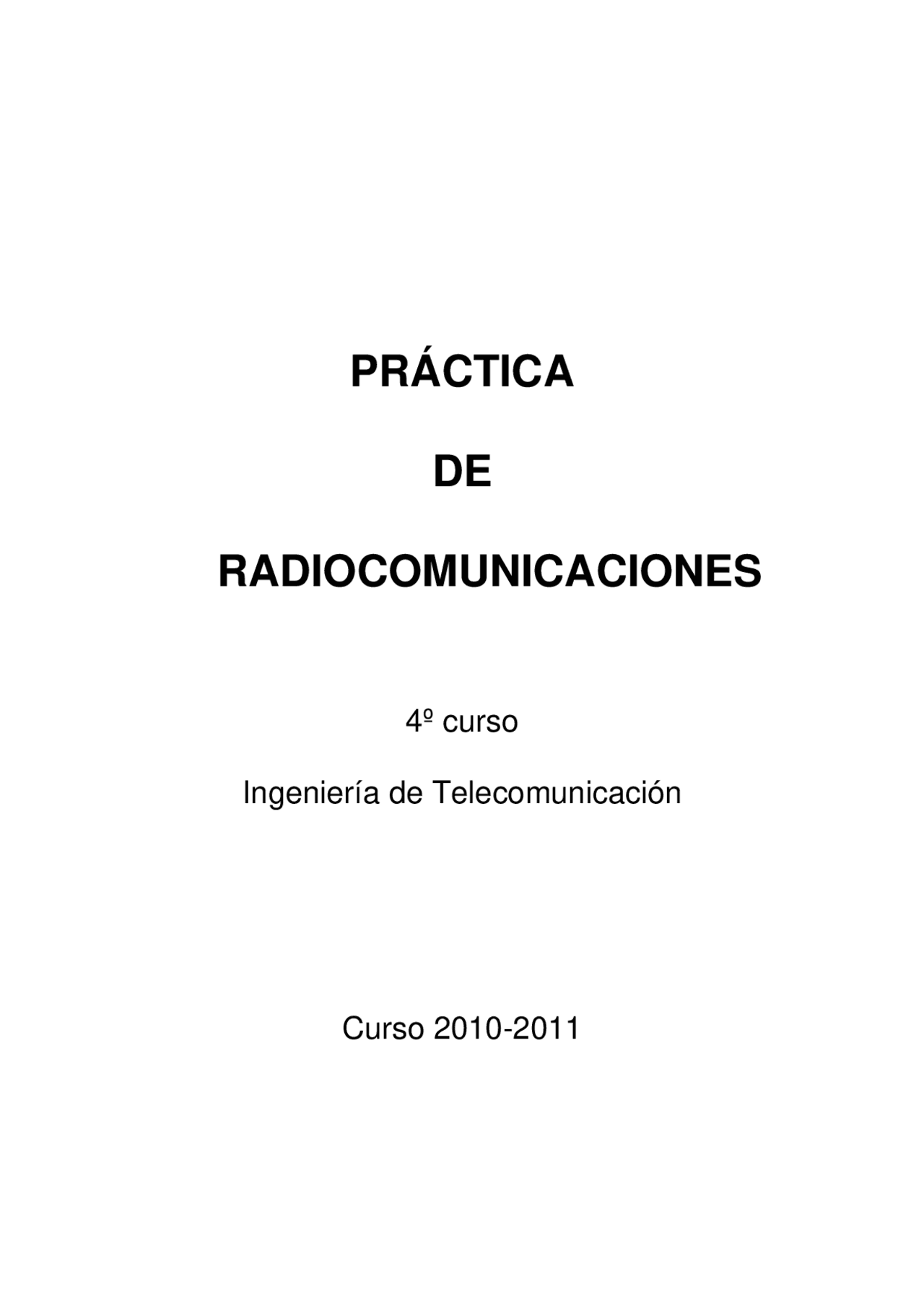

PRÁCTICA

DE

RADIOCOMUNICACIONES

4º curso

Ingeniería de Telecomunicación

Curso 2010-

ÍNDICE

• 1. OBJETIVO......................................................................................................................
• 2. ORGANIZACIÓN...........................................................................................................
• 3. INICIO DE LA PRÁCTICA...........................................................................................
• 4. TRABAJO A REALIZAR...............................................................................................
• ANEXO I. CONCEPTOS CARTOGRÁFICOS................................................................

¡¡ IMPORTANTE ¡!

Al finalizar cada sesión de prácticas se debe salvar todo el trabajo realizado para evitar pérdidas indeseadas. Hay que tener en cuenta que los contenidos de las carpetas de trabajo pueden ser modificados por cualquier usuario por lo que se recomiendan los siguientes métodos para salvaguardar la información:

7. Usar el servidor de red, accediendo mediante el icono; y/o,
8. Usar unA ”USB memory stick” (opción más recomendable).

3. INICIO DE LA PRÁCTICA

Pasos a seguir:

1º.- Arrancar el PC. El sistema actual es Windows XP.

2º.- Usuario: alumno Password: (vacío)

3º.- El escritorio que se visualiza es el siguiente:

La utilidad de cada uno de los iconos que vemos es:

9. “Practicas Servidor” no lo vamos a emplear para nada.
10. “Prácticas Locales” para acceder a la herramienta de planificación (ICS Telecom)
11. “Directorios prácticas” para acceder a los directorios de trabajo.
12. “Servidor prácticas” para acceder al servidor de la red, desde donde se bajarán los ficheros necesarios para la realización de la práctica y donde se realizarán “back-up” del trabajo realizado.

4º.- Bajar al directorio de trabajo los ficheros necesarios para realizar la práctica:

• Entrar en Servidor de Practicas\ics\proyectos\proyecto tutorial
• Seleccionar todo el contenido y copiarlo en Directorios Practicas\Radiocom\Grupox

5º.- Renombrar los ficheros ( Annemase.* ) con el apellido del alumno manteniendo las extensiones ( apellido .geo, apellido. img, etc.)

6º.- Arrancar el programa ICS. Para ello acceder a *Prácticas Locales\Radiocom* y hacer doble click en el icono Radiocom. Se abrirá la aplicación.

7º.- Dentro de ICS ir al menu *Files\Project Manager* donde se cargarán, desde el directorio de trabajo, los ficheros de trabajo que hemos bajado con anterioridad del servidor.

8º.- Empezar a trabajar con ICS siguiendo el tutorial (contenido en el fichero Tutorial_ICS_español.pdf ) y las explicaciones del profesor.

9º.- Para finalizar la sesión hay que salir del programa ICS, guardando los datos del trabajo realizado durante la sesión en el directorio de trabajo.

Una vez cerrado el programa hay que salvar los datos del directorio de trabajo en el servidor y/o en la USB Memory Stick

Para salvar en el servidor hay que ir a la carpeta correspondiente al grupo de prácticas al que se pertenece:

Servidor de Practicas\ics\Grupo1_backup Servidor de Practicas\ics\Grupo2_backup Servidor de Practicas\ics\Grupo3_backup Servidor de Practicas\ics\Grupo4_backup Servidor de Practicas\ics\Grupo5_backup Servidor de Practicas\ics\Grupo6_backup Servidor de Practicas\ics\Grupo7_backup

Y copiar en esa carpeta todos los ficheros de trabajo nuestros.

ANEXO I – CONCEPTOS CARTOGRÁFICOS

13. Introducción

Las herramientas de planificación trabajan con ficheros, como son el modelo de elevación digital del terreno (DTM o DEM), de tipo raster , y la imagen de referencia del mapa, que puede ser un mapa digitalizado, una ortofoto, un mapa realizado desde un satélite, etc.

Por todo ello, se hace necesario el dominio de conceptos básicos de cartografía y geografía para poder realizar todas las conversiones geográficas y georreferencias necesarias y así lograr una gran precisión entre las diversas capas de ficheros cartográficos.

Los principales conceptos requeridos son:

1. Datum: sistema de referencia que se emplea para simplificar la forma de la Tierra y poder expresar en forma numérica (longitud, latitud y altitud) la posición geodésica de los puntos reales del terreno.

2. Proyección: con total independencia del datum empleado en los cálculos geodésicos, existe el problema matemático de representar en una superficie plana la superficie curva no rectificable del elipsoide utilizado por el datum. Son, por ejemplo, las proyecciones Lambert (antiguamente utilizadas en la cartografía española) y Universal Transverse Mercator (UTM).

3. Coordenadas: formas numéricas de expresar posiciones en el mapa ya proyectado. Por ejemplo, las coordenadas UTM, las MGRS y las Lambert, utilizadas antiguamente en nuestro país.

14. Datum

La Tierra no es esférica; ni siquiera es un cuerpo regular achatado por los polos. Esta irregularidad hace que cada país, o incluso cada región, escoja el modelo de cuerpo definible matemáticamente que más se ajuste a la forma de la Tierra en su territorio. Este cuerpo suele ser un elipsoide.

Los diferentes elipsoides se diferencian unos de otros en sus parámetros, entre los que se encuentran:

15. el radio mayor y menor del elipsoide (a y b)
16. el aplastamiento del elipsoide: a

a-b f =

Cada datum está compuesto por:

a) un elipsoide

b) un punto, llamado “Fundamental”, en el que el elipsoide y la tierra son tangentes. De este punto se han de especificar longitud, latitud y el azimut de una dirección desde él establecida.

En el punto Fundamental, las verticales de elipsoide y tierra coinciden. También coinciden las coordenadas astronómicas (las del elipsoide) y las geodésicas (las de la Tierra). Definido el datum, ya se puede elaborar la cartografía de cada lugar, pues se tienen unos parámetros de referencia.

Figura 1. Parámetros de un datum

Para el caso de España, lo más habitual es considerar el datum Europeo de 1950, que tiene como elipsoide el de Hayford y como punto fundamental Postdam (Gran Bretaña).

17. Proyección

Existen más de 20 proyecciones diferentes para realizar los mapas. Como ejemplo de ellas se muestran la proyección Mercator y la Lambert.

3.1. Proyección Mercator

Esta proyección es probablemente la más famosa de todas las proyecciones, y toma el nombre de su creador, que la creó en 1569. La proyección Mercator presenta un mapa rectangular del área especificada. Se exceptúan las áreas comprendidas en las latitudes 85° norte o sur, que no podrán ser representadas si se escoge esta proyección. Es una proyección cilíndrica que carece de distorsiones en la zona del ecuador. Una de las características de esta proyección es que la representación de una línea con una dirección constante se dibuja completamente recta. Esta proyección se usa extensivamente para representar los mapas mundiales, pero las distorsiones que crea en las regiones polares son bastantes grandes, dando la falsa sensación de que Groenlandia y la antigua Unión Soviética son más grandes que África y Sudamérica. La proyección Transversal Mercator toma como base la proyección Mercator, pero con el cilindro de proyección en posición transversal respecto al eje de la Tierra.

Figura 4. Zonas UTM. Fuente: Peter H. Dana (septiembre de 1994)

Los límites de una zona UTM coinciden con dos meridianos separados 6º. Esto crea una relación entre las coordenadas geodésicas angulares tradicionales (longitud y latitud medida en grados) y las rectangulares UTM (medidas en metros) y permite el diseño de fórmulas de conversión entre estos dos tipos de coordenadas.

La línea central de una zona UTM siempre se hace coincidir con un meridiano del sistema geodésico tradicional (meridiano central). El origen de la coordenada UTM es la intersección del meridiano central con el ecuador. Hay 60 zonas UTM, con 6º cada una (3º a cada lado del meridiano central), que completan los 360º de la Tierra.

Las zonas UTM se estrechan y sus áreas son menores conforme se acercan a los polos. Los límites Norte-Sur de una zona UTM es aquella comprendida entre la latitud 84° N, y la latitud 80° S. El resto de las zonas de la Tierra (las zonas polares) están abarcadas por las coordenadas UPS ( Universal Polar Stereographic ).

Figura 5. Características de una zona UTM [ROD00b]

Una zona UTM siempre comprende una región cuya distancia horizontal al Este ( Easting ) es siempre inferior a 1.000.000 metros. Por eso se usa un valor de Easting de no más de 6 dígitos cuando se expresa en metros.

Para cada hemisferio, una zona UTM comprende una región cuya distancia vertical ( Northing ) es inferior a 10.000.000 metros, por lo que se utiliza un valor de Northing de no más de 7 dígitos, al expresarla en metros. Por esta razón siempre se usa un dígito más para expresar la distancia al norte ( Northing ) que la distancia al este ( Easting ).

Siempre se tiende a pensar que el valor de una coordenada UTM corresponde a un punto determinado o a una situación geográfica discreta, pero no es cierto: una coordenada UTM siempre corresponde a un área cuadrada cuyo lado depende del grado de resolución de la coordenada. Cualquier punto comprendido dentro de este cuadrado (a esa resolución en particular) tiene el mismo valor de coordenada UTM. El valor de referencia definido por la coordenada UTM no está localizado en el centro del cuadrado, sino en la esquina inferior izquierda del mismo. Normalmente, se trabaja con un área de valor de un metro cuadrado, ya que usan 6 dígitos para el valor de Easting y 7 dígitos para el Northing.

En la tabla 6.1 se recoge un ejemplo de cómo interpretar coordenadas UTM con distintas resoluciones. Es importante resaltar que el empleo de coordenadas UTM es más cómodo que trabajar con grados, minutos y segundos, ya que se utilizan números enteros.

Coordenada UTM

Zona y banda Metros al Este Metros al Norte

Resolución

30N 714265 4668245

19. N 714265 4668245 1 metro

30N 71426

30 N 714260 4668240 10 metros

30N 7142 46682

30 N 714200 4668200 100 metros

30N 714 4668

30 N 714000 4668000 1.000 metros

30N 71 466

30 N 710000 4660000 10.000 metros

30N 7 46

30 N 700000 4600000 100.000 metros

Tabla 1. Interpretación de una coordenada UTM con distintas resoluciones

20. Relación entre datums, proyecciones y coordenadas

El datum especificado en el mapa con el que trabajamos es un parámetro muy importante, ya que se pueden producir grandes distorsiones al introducir en programas informáticos de calibración de mapas la proyección y las coordenadas con un datum erróneo. En el ejemplo siguiente (figura 6) se ha utilizado la proyección Universal Transverse Mercator , coordenadas UTM y el datum Europeo 1979 en una herramienta de calibración de mapas. El resultado es el punto marcado con la etiqueta 1, alrededor del cual se ha dibujado un círculo de 100 metros de radio. A continuación se han seguido introduciendo las mismas coordenadas, pero cada vez con un datum diferente. Como puede apreciarse, hay desviaciones de más de 300 metros.

del huso (S y T para la Península y Baleares, R para Canarias) en la que se encuentra un punto del mapa.

Figura 8. Información adicional de los mapas del Servicio Geográfico del Ejército
