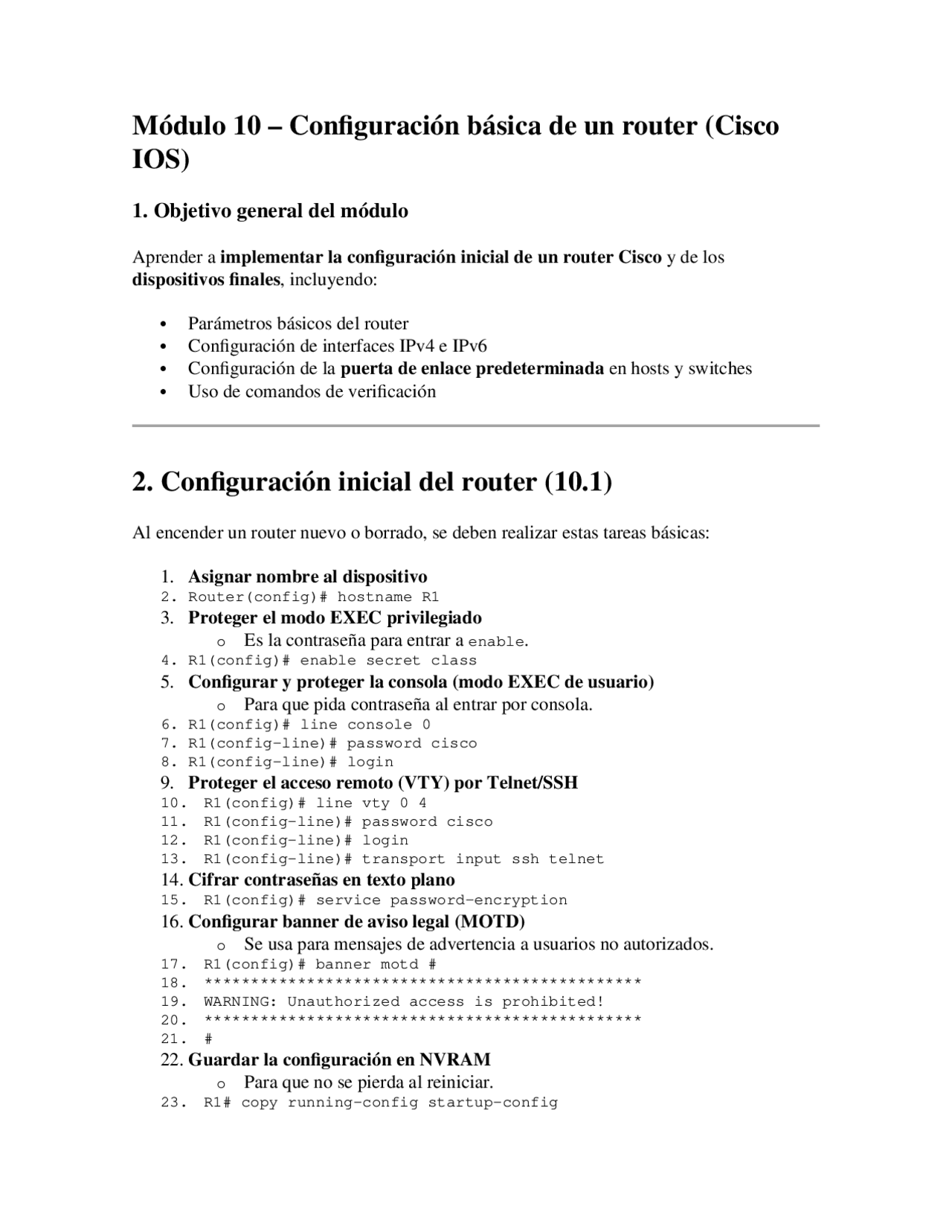

Módulo 10 – Configuración básica de un router (Cisco
IOS)
1. Objetivo general del módulo
Aprender a implementar la configuración inicial de un router Cisco y de los dispositivos finales , incluyendo: Parámetros básicos del router Configuración de interfaces IPv4 e IPv Configuración de la puerta de enlace predeterminada en hosts y switches Uso de comandos de verificación
2. Configuración inicial del router (10.1)
Al encender un router nuevo o borrado, se deben realizar estas tareas básicas:
- Asignar nombre al dispositivo
- Router(config)# hostname R
- Proteger el modo EXEC privilegiado o Es la contraseña para entrar a enable.
- R1(config)# enable secret class
- Configurar y proteger la consola (modo EXEC de usuario) o Para que pida contraseña al entrar por consola.
- R1(config)# line console 0
- R1(config-line)# password cisco
- R1(config-line)# login
- Proteger el acceso remoto (VTY) por Telnet/SSH
- R1(config)# line vty 0 4
- R1(config-line)# password cisco
- R1(config-line)# login
- R1(config-line)# transport input ssh telnet
- Cifrar contraseñas en texto plano
- R1(config)# service password-encryption
- Configurar banner de aviso legal (MOTD) o Se usa para mensajes de advertencia a usuarios no autorizados.
- R1(config)# banner motd #
- WARNING: Unauthorized access is prohibited!
-
- Guardar la configuración en NVRAM o Para que no se pierda al reiniciar.
- R1# copy running-config startup-config
En resumen: nombre del router, contraseñas (consola, vty, enable), cifrado de contraseñas, banner de aviso legal y guardar configuración.
3. Configuración de interfaces del router (10.2)
3.1 Pasos básicos para configurar una interfaz
Comandos generales: Router(config)# interface type-and-number Router(config-if)# description TEXTO_DESCRIPTIVO Router(config-if)# ip address IPv4 MASK Router(config-if)# ipv6 address IPv6/PREFIJO Router(config-if)# no shutdown Puntos clave: description sirve para documentar la conexión (ej. “link to LAN”, “link to R2”). no shutdown activa la interfaz (por defecto vienen apagadas). Debe estar conectada a otro dispositivo para que el estado suba (up/up).
3.2 Ejemplo interfaz hacia la LAN
R1(config)# interface gigabitEthernet 0/0/ R1(config-if)# description Link to LAN R1(config-if)# ip address 192.168.10.1 255.255.255. R1(config-if)# ipv6 address 2001:DB8:ACAD:10::1/ R1(config-if)# no shutdown
3.3 Ejemplo interfaz hacia otro router
R1(config)# interface gigabitEthernet 0/0/ R1(config-if)# description Link to R R1(config-if)# ip address 209.165.200.225 255.255.255. R1(config-if)# ipv6 address 2001:DB8:FEED:224::1/ R1(config-if)# no shutdown
4. Comandos de verificación importantes
4.1 Estado rápido de interfaces
show ip interface brief show ipv6 interface brief
6. Actividades prácticas (idea general)
El módulo incluye: Verificadores de sintaxis : pequeñas prácticas de CLI para comandos de configuración. Packet Tracer : o Configuración inicial del router o Conexión del router a una LAN o Solución de problemas de puerta de enlace predeterminada o Configuración básica de router y switch o Creación de una red con router y switch (Modo Físico) Videos : diferencias físicas y de configuración entre routers Cisco de distintas series (4000, 2900, 1900).
7. Resumen final para el examen
Ten muy claros estos puntos:
- Pasos básicos al configurar un router: o hostname o enable secret o contraseña de consola (line console 0) o contraseñas VTY (line vty 0 4, transport input ssh telnet) o service password-encryption o banner motd o copy running-config startup-config
- Configuración de interfaces: o interface tipo/num o description o ip address e ipv6 address o no shutdown
- Comandos de verificación clave: o show ip interface brief o show ipv6 interface brief o show ip route o show ipv6 route o show interfaces o show ip interface o show ipv6 interface
- Puerta de enlace predeterminada: o En host: IP de la interfaz del router en la misma red.
o En switch: ip default-gateway X.X.X.X.
1. Objetivo del módulo
Aprender a diseñar y calcular un esquema de direccionamiento IPv4 usando subneteo (incluyendo VLSM) para segmentar la red de forma eficiente, escalable y ordenada.
2. Estructura de una dirección IPv4 (11.1)
Una dirección IPv4 tiene 32 bits. Se divide en: o Parte de red : identifica la red. o Parte de host : identifica el dispositivo dentro de esa red. Para saber qué parte es red y cuál es host se usa la máscara de subred.
Máscara de subred y longitud de prefijo
La máscara también tiene 32 bits. Tiene bits en 1 para la parte de red y bits en 0 para la parte de host. Se representa: o En decimal : 255.255.255. o En longitud de prefijo : / Ejemplos típicos: o /8 → 255.0.0. o /16 → 255.255.0. o /24 → 255.255.255. o /25 → 255.255.255. o … hasta /
Operación AND (ANDing)
El router usa AND lógico entre: o Dirección IP del host o Máscara de subred Resultado: dirección de red. Reglas: o 1 AND 1 = 1 o Cualquier otra combinación = 0
Tipos de direcciones dentro de una red
En una red, por ejemplo 192.168.10.0/24 :
Loopback : o Rango 127.0.0.0/8 (típica: 127.0.0.1) o Prueba de la pila TCP/IP en el propio dispositivo. Link-local / APIPA : o 169.254.0.0/ o Usada cuando un host no consigue IP por DHCP.
4.4 Direccionamiento con clases (legado)
Clases antiguas: o Clase A: 0.0.0.0/8 – 127.0.0.0/ o Clase B: 128.0.0.0/16 – 191.255.0.0/ o Clase C: 192.0.0.0/24 – 223.255.255.0/ o Clase D: 224.0.0.0 – 239.0.0.0 (multicast) o Clase E: 240.0.0.0 – 255.0.0.0 (experimental) Hoy se usa direccionamiento sin clase (CIDR) , que permite más flexibilidad.
4.5 Asignación de direcciones
IANA asigna bloques a los RIR : o AfriNIC, APNIC, ARIN, LACNIC, RIPE NCC Los RIR entregan bloques a los ISP y organizaciones.
5. Segmentación de la red y dominios de broadcast (11.4)
Los switches reenvían broadcasts por todas sus interfaces del mismo segmento. Los routers no reenvían broadcasts → separan dominios de broadcast. Un dominio de broadcast grande genera: o Mucho tráfico o Problemas de rendimiento
Solución: Subneteo
Subnetear = dividir una red grande en varias redes más pequeñas. Beneficios: o Menos tráfico de broadcast o Mejor rendimiento o Mejor organización (por ubicación, departamento, tipo de dispositivo) o Posibilidad de aplicar políticas de seguridad por subred
6. Subneteo de una red IPv4 (11.5 y 11.6)
6.1 Subneteo en límites de octeto (/8, /16, /24)
Cuanto más grande el prefijo (/24, /25, /26…), menos hosts por subred. Ejemplos: /8 → 255.0.0.0 → 16 777 214 hosts /16 → 255.255.0.0 → 65 534 hosts /24 → 255.255.255.0 → 254 hosts También se puede subnetear un /24 en subredes más pequeñas: Prefijo Máscara Subredes Hosts por subred /25 255.255.255.128 2 126 /26 255.255.255.192 4 62 /27 255.255.255.224 8 30 /28 255.255.255.240 16 14 /29 255.255.255.248 32 6 /30 255.255.255.252 64 2
6.2 Subnetear prefijos /16 y /
Ejemplo /16 (172.16.0.0/16): o Se pueden tomar bits del tercer y cuarto octeto para crear muchas subredes. o Dependiendo de cuántos bits se toman, aumenta el número de subredes y disminuyen los hosts. Ejemplo /8 (10.0.0.0/8): o Se usan bits de los siguientes octetos para generar cientos o miles de subredes. o Ideal para grandes empresas o ISP. La idea clave: tomar bits de host y convertirlos en bits de red para crear más subredes.
7. Subneteo según requisitos (11.7)
Al diseñar subredes se buscan dos objetivos:
- Minimizar direcciones de host desperdiciadas.
- Maximizar el número de subredes necesarias.
9. Diseño estructurado de direccionamiento IPv4 (11.9)
Para una red empresarial bien diseñada:
- Analizar requisitos de la red : o Cantidad de subredes. o Cantidad de hosts por subred. o Qué partes usan direcciones privadas y cuáles públicas. o DMZ, enlaces WAN, redes de usuarios, redes de servidores.
- Planificar la asignación de direcciones : o Clientes finales : normalmente via DHCP. o Servidores y dispositivos críticos : IP estáticas. o Servidores accesibles desde Internet : direcciones públicas (generalmente mediante NAT). o Dispositivos de red (routers, switches, firewalls) : direcciones fijas para administración. o Puertas de enlace : interfaces de router / firewall hacia cada subred.
- Mantener un patrón coherente : o Ejemplo: .1 para el gateway Rango alto para servidores Rango medio para impresoras Rango bajo para PCs
10. Ideas clave para tu examen
Ten bien dominado:
- Estructura IPv o 32 bits, porción de red y host, máscara, prefijo (/24, /25, etc.). o ANDing para encontrar la dirección de red.
- Tipos de tráfico o Unicast, broadcast, multicast: qué son y en qué se usan.
- Tipos de direcciones o Privadas (3 rangos), públicas, loopback (127.0.0.1), APIPA (169.254.x.x). o NAT: por qué se usa y dónde (router perimetral).
- Dominios de broadcast y subneteo o Router separa dominios de broadcast. o Subneteo reduce tráfico y mejora rendimiento.
- Cálculo básico de subredes
o Número de hosts por subred = 2^bits_host – 2. o Tabla típica para /25, /26, /27, /28, /29, /30.
- VLSM o Diferentes máscaras dentro del mismo bloque. o Empezar por la red que necesita más hosts. o Útil para no desperdiciar IPs, sobre todo en enlaces WAN.
- Diseño estructurado o Planificar primero, asignar después. o Diferenciar redes internas, DMZ y acceso a Internet.
1. ¿Por qué nace IPv6? – Problemas de IPv
IPv4 se queda sin direcciones (solo 32 bits ≈ 4,3 mil millones de direcciones). Muchísimos dispositivos nuevos: móviles, IoT, sensores, etc. Uso masivo de NAT complica el diseño y la trazabilidad. Solución: IPv6 , con: o 128 bits de longitud (espacio enorme). o Mejoras de diseño respecto a IPv4.
Coexistencia IPv4 – IPv6 (transición)
Tres técnicas principales:
- Dual Stack Dispositivos usan IPv4 e IPv6 al mismo tiempo.
- Tunneling Paquetes IPv6 viajan dentro de IPv4 para atravesar redes que aún no soportan IPv6.
- Translation – NAT Traduce tráfico entre hosts IPv6 y hosts IPv4 , similar al NAT clásico.
2. Cómo se escribe una dirección IPv
Longitud: 128 bits , se escribe en hexadecimal. Formato preferido: x:x:x:x:x:x:x:x Cada “x” = 4 dígitos hexadecimales (16 bits = 1 hexteto). ITN_Module_
Reglas de abreviación
o Enrutables globalmente en Internet. o Normalmente comienzan con 2 o 3 (prefijo 2000::/3). ITN_Module_
- LLA (Link-Local Address) o Rango: fe80::/. o Válida solo en el enlace local (misma red). o No se enruta más allá del enlace. o Todos los dispositivos IPv6 deben tener una LLA. ITN_Module_
- ULA (Unique Local Address) o Rango: fc00::/7 a fdff::/. o Uso local dentro de un sitio o entre pocos sitios. o No se enrutan globalmente (similar a privadas de IPv4, pero no exactamente igual).
3.4 Estructura de una GUA
Prefijo de enrutamiento global : parte asignada por el ISP al sitio. ID de subred : usada por la empresa para crear varias subredes internas. ID de interfaz : equivalente a la parte de host en IPv4 (normalmente 64 bits). ITN_Module_
4. Configuración estática de IPv6 (GUA y LLA)
4.1 En un router Cisco
Comando básico GUA: interface g0/0/ ipv6 address 2001:db8:acad:1::1/ no shutdown Para LLA estática: ipv6 address fe80::1:1 link-local ``` :contentReference[oaicite:6]{index=6}
4.2 En un host Windows
Similar a IPv4: se puede configurar manual o por DHCPv6 / SLAAC. El gateway predeterminado suele ser la LLA del router (mejor práctica).
5. Direccionamiento dinámico para GUA IPv
Se basa en ICMPv6 mediante: RS (Router Solicitation) : Host preguntando “¿Hay routers?”. RA (Router Advertisement) : Router responde con info de red (prefijo, longitud, gateway, DNS, etc.). ITN_Module_
Métodos de configuración de GUA
- Método 1: SLAAC (solo SLAAC) o El host construye su GUA a partir de: Prefijo + longitud del RA. ID de interfaz generado (EUI-64 o aleatorio). o No requiere servidor DHCPv6.
- Método 2: SLAAC + DHCPv6 stateless o SLAAC: el host genera su propia GUA. o DHCPv6 stateless: entrega datos adicionales (DNS, dominio, etc.), pero no la dirección.
- Método 3: DHCPv6 stateful (sin SLAAC) o Como DHCP de IPv4: Servidor asigna GUA, prefijo, DNS, etc. o Host usa la LLA del router como gateway predeterminado. ITN_Module_
6. Cómo se genera la ID de interfaz
Cuando se usa SLAAC (con o sin DHCPv6), el host debe crear la ID de interfaz :
6.1 Método EUI-
Parte de la MAC de 48 bits del host. Inserta fffe en el medio. Invierte el 7.º bit de la MAC. Resultado: 64 bits únicos para el ID de interfaz. ITN_Module_
ff02::2 → grupo de todos los routers en el enlace (los que tienen ipv6 unicast-routing habilitado). ITN_Module_
- Multicast de nodo solicitado o Similar al grupo de todos los nodos, pero específico para una dirección. o Mapeada a una dirección MAC multicast especial. o Permite filtrar en la tarjeta de red y evitar inundar a todos los hosts.
9. Subneteo en IPv
IPv6 fue diseñado para que el subneteo sea simple y abundante.
Campo ID de subred
En una GUA, entre: o Prefijo de enrutamiento global o ID de interfaz Permite crear muchas subredes sin preocuparse por la cantidad de hosts (cada / tiene una brutal cantidad de hosts). ITN_Module_
Ejemplo clásico
Dado el prefijo de enrutamiento global: 2001:db8:acad::/ con 16 bits para la ID de subred. Eso permite 65 536 subredes /64 : o 2001:db8:acad:0001::/ o 2001:db8:acad:0002::/ o … hasta 2001:db8:acad:ffff::/64. Cada subred /64 da, en la práctica, tantas direcciones que no se agotan.
Asignación típica
Una subred /64 por LAN. Otra /64 para cada enlace de router a router. Ejemplo (R1): o G0/0/0 → 2001:db8:acad:1::1/
o G0/0/1 → 2001:db8:acad:2::1/ o S0/1/0 → 2001:db8:acad:3::1/ ITN_Module_
10. Lista rápida de conceptos clave (tipo formulario de
repaso)
Ten clarísimo para el examen: Motivo de IPv6 : agotamiento de IPv4 + escalabilidad. Técnicas de transición : Dual Stack, Tunneling, NAT64. Formato de IPv6 : 128 bits, hex, 8 hextetos, reglas de compresión (ceros iniciales, :: una sola vez). Tipos de direcciones IPv6 : unicast, multicast, anycast. GUA vs LLA vs ULA : o GUA = pública IPv6. o LLA = fe80::/10, solo enlace local. o ULA = fc00::/7, uso local, no enrutable globalmente. Prefijo típico : /64. Generación de ID de interfaz : EUI-64 y aleatoria. Métodos de configuración GUA : SLAAC, SLAAC + DHCPv6 stateless, DHCPv stateful. RA y RS : ICMPv6 para avisar y descubrir routers. Multicast IPv6 clave : o ff02::1 → todos los nodos. o ff02::2 → todos los routers. Subneteo IPv6 : uso del campo ID de subred; ejemplo /48 → muchas /64.
✅ RESUMEN EXPRESS – MÓDULO 13: ICMP (EXAMEN
FINAL)
🔹 1. ICMP: ¿Para qué sirve?
ICMP (Internet Control Message Protocol) es un protocolo usado para diagnosticar fallas y reportar errores en redes IP. Existe en dos versiones: ICMPv4 → para IPv ICMPv6 → para IPv6 (incluye funciones extras)
Entre hosts:
NS (Neighbor Solicitation) → resolución de dirección y DAD. NA (Neighbor Advertisement) → respuesta de dirección MAC. DAD (Detección de direcciones duplicadas) El host envía un NS con su propia dirección → si recibe NA, la dirección está duplicada.
🔹 4. PING (Prueba de conectividad)
Usa mensajes de eco ICMP para verificar comunicación. Usos clave: Ping a loopback o 127.0.0.1 (IPv4) / ::1 (IPv6) o Verifica que la pila TCP/IP local funciona. Ping a puerta de enlace (gateway) o Confirma comunicación dentro de la red local. Ping a un host remoto o Verifica conectividad hacia otras redes. o Si no responde, puede ser por firewall.
🔹 5. TRACEROUTE / TRACERT (Rastreo de ruta)
Sirve para descubrir el camino que siguen los paquetes destino.
¿Cómo funciona?
- Envía paquetes empezando con TTL = 1 , luego 2, 3, 4…
- Cada router que recibe TTL=0 envía “ Tiempo excedido ”.
- Se construye la lista de saltos (hops) de toda la ruta. Un “*” en traceroute indica: Paquete perdido Router configurado para no responder
🔹 6. Packet Tracer (Lo que debes saber para el examen)
En este módulo deberás realizar: Verificación de direccionamiento IPv4/IPv6. Ping y traceroute para diagnosticar fallas. Uso de ICMP para encontrar y corregir problemas. Simulaciones en modo físico.
✅ Puntos que SIEMPRE salen en examen
- Ping usa eco request / eco reply.
- Traceroute funciona gracias al TTL/hop limit.
- ICMPv6 incluye RS, RA, NS y NA (NDP).
- Un destino inalcanzable indica error y muestra códigos.
- Ping a 127.0.0.1 verifica la pila TCP/IP.
- Los firewalls pueden bloquear ICMP (no siempre es falla).
- Traceroute descubre la ruta aumentando el TTL.
✅ TIP PARA APRENDERLO EN 1 MINUTO
Ping = ¿está vivo? Traceroute = ¿por dónde voy? ICMP = mensajes de error y diagnóstico. ICMPv6 = ICMPv4 + autoconfiguración + descubrimiento de vecinos. Si quieres, también te puedo hacer: ✔ un chuletario tipo acordeón , ✔ preguntas tipo examen , ✔ o un mapa mental compacto.
