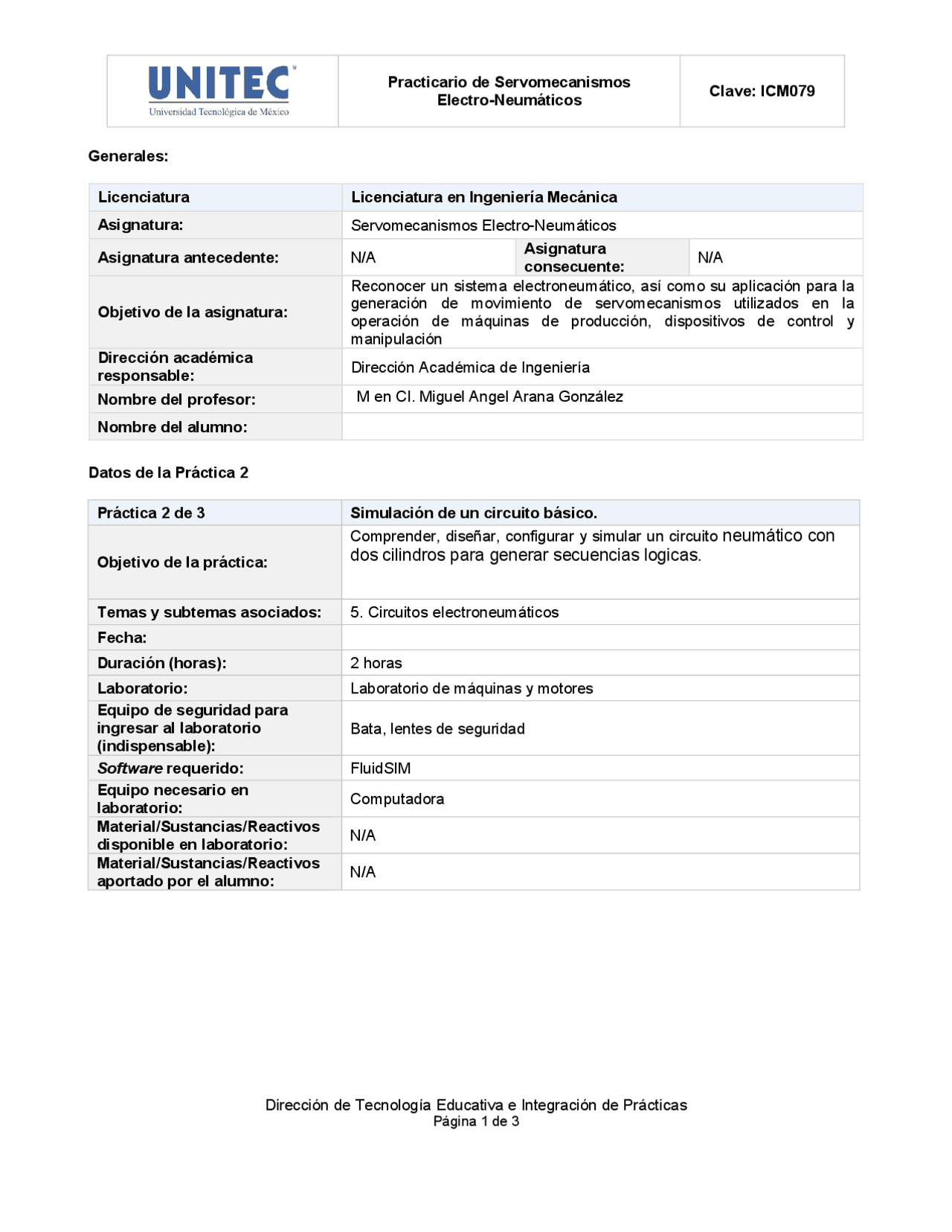

Electro-Neumáticos Clave: ICM
Dirección de Tecnología Educativa e Integración de Prácticas
Generales:
Licenciatura Licenciatura en Ingeniería Mecánica Asignatura: Servomecanismos Electro-Neumáticos
Asignatura antecedente: N/A Asignatura consecuente: N/A
Objetivo de la asignatura:
Reconocer un sistema electroneumático, así como su aplicación para la generación de movimiento de servomecanismos utilizados en la operación de máquinas de producción, dispositivos de control y manipulación Dirección académica responsable: Dirección Académica de Ingeniería
Nombre del profesor: Nombre del alumno:
Datos de la Práctica 2
Práctica 2 de 3 Simulación de un circuito básico.
Objetivo de la práctica:
Comprender, diseñar, configurar y simular un circuito neumático con
dos cilindros para generar secuencias logicas.
Temas y subtemas asociados: 5. Circuitos electroneumáticos Fecha: Duración (horas): (^) 2 horas Laboratorio: Laboratorio de máquinas y motores Equipo de seguridad para ingresar al laboratorio (indispensable):
Bata, lentes de seguridad
Software requerido: FluidSIM Equipo necesario en laboratorio: Computadora Material/Sustancias/Reactivos disponible en laboratorio:
N/A
Material/Sustancias/Reactivos aportado por el alumno:
N/A
M en CI. Miguel Angel Arana González
Electroneumáticos Clave: ICM
Dirección de Tecnología Educativa e Integración de Prácticas
Desarrollo práctica 2 :
Se deben diseñar los circuitos básicos de neumática en automatización utilizando el programa FluidSIM, el cual se presenta en la Fig. 1.
Examinar cuidadosamente los elementos que se deben utilizar, así como su interconexión y configuración correspondiente, dicha configuración debe ser determinada por el estudiante mediante los datos necesarios para conseguir su correcto funcionamiento. Por lo que el estudiante deberá realizar las siguientes acciones:
- Comprender que elementos se deben utilizar.
- Conectar cada elemento.
- Configurar cada elemento para su correcto funcionamiento.
- Los resultados obtenidos deben ser anotados y registrados en un documento de Word, considerando los siguientes cuestionamientos.
- ¿Qué elementos se consideraron?
- ¿Cómo debo seleccionar los elementos en el programa FluidSIM?
- ¿Cómo se debe configurar y conectar cada elemento del circuito?
- ¿Qué resultado se obtuvo al simular el circuito?
- ¿La simulación fue consistente con el comportamiento real de cada elemento del circuito?
- ¿Se puede realizar el circuito utilizando otros componentes u otra configuración?
Fig. 1. Circuito con 2 cilindros que consta de 3 válvulas de 3/2 vías con accionamiento mecánico normalmente cerradas, una válvula de mantenimiento y dos cilindros de doble efecto.
Ejercicio 1: Diseñar el circuito utilizando el programa FuidSIM.
Ejercicio 2: Realizar las conexiones de todos los componentes del circuito.
Ejercicio 3: Configurar las entradas y salidas de cada componente del circuito.
Ejercicio 4: Accionar el pulsador, examinar el funcionamiento de los cilindros y anotar sus resultados.
