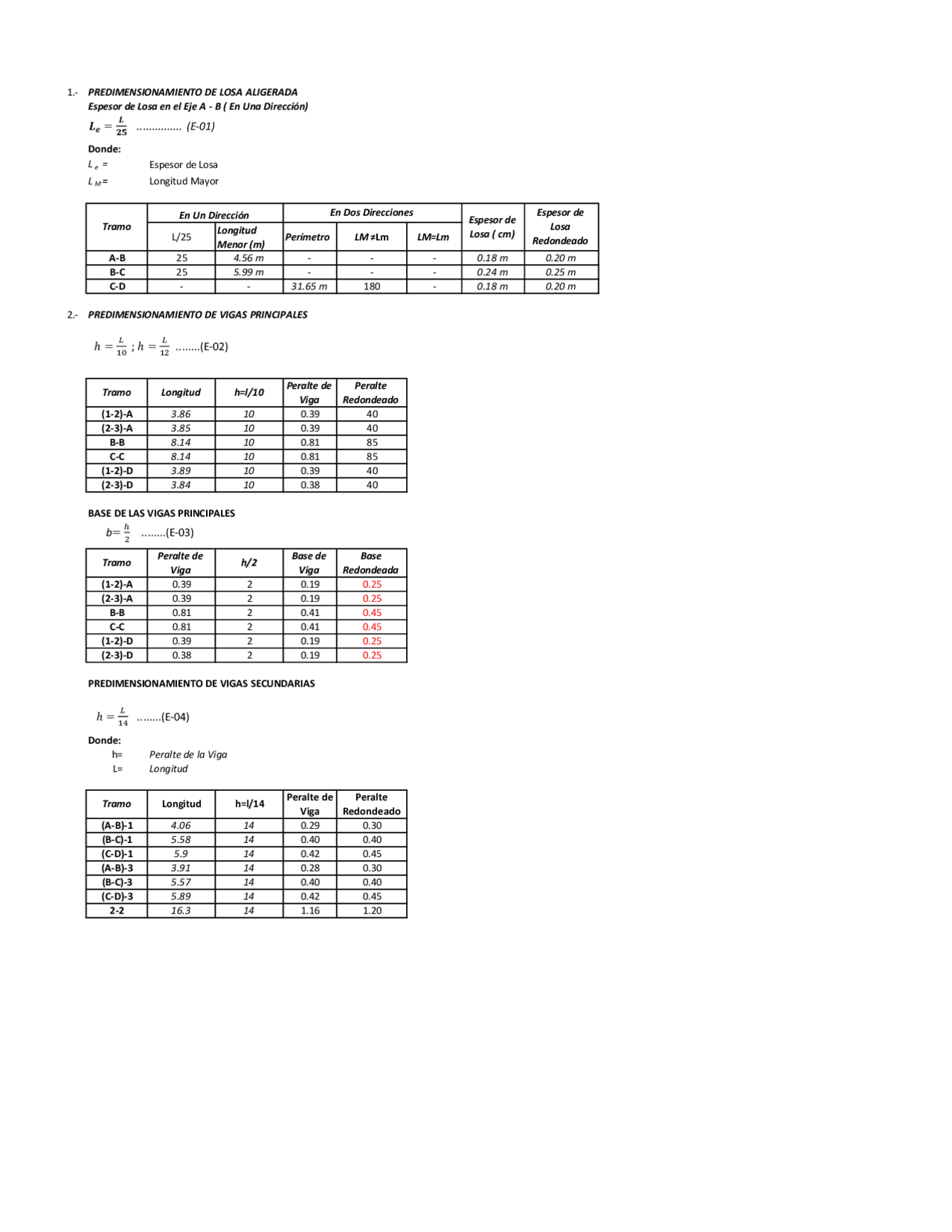

1.- PREDIMENSIONAMIENTO DE LOSA ALIGERADA
Espesor de Losa en el Eje A - B ( En Una Dirección)
Donde:
Le = Espesor de Losa
LM=Longitud Mayor
L/25
Longitud
Menor (m)
Perímetro LM≠Lm LM=Lm
A-B 25 4.56 m - - - 0.18 m 0.20 m
B-C 25 5.99 m - - - 0.24 m 0.25 m
C-D -- 31.65 m 180 -0.18 m 0.20 m
2.- PREDIMENSIONAMIENTO DE VIGAS PRINCIPALES
(1-2)-A 3.86 10 0.39 40
(2-3)-A 3.85 10 0.39 40
B-B 8.14 10 0.81 85
C-C 8.14 10 0.81 85
(1-2)-D 3.89 10 0.39 40
(2-3)-D 3.84 10 0.38 40
BASE DE LAS VIGAS PRINCIPALES
(1-2)-A 0.39 2 0.19 0.25
(2-3)-A 0.39 2 0.19 0.25
B-B 0.81 2 0.41 0.45
C-C 0.81 2 0.41 0.45
(1-2)-D 0.39 2 0.19 0.25
(2-3)-D 0.38 2 0.19 0.25
PREDIMENSIONAMIENTO DE VIGAS SECUNDARIAS
Donde:
h= Peralte de la Viga
L= Longitud
(A-B)-1 4.06 14 0.29 0.30
(B-C)-1 5.58 14 0.40 0.40
(C-D)-1 5.9 14 0.42 0.45
(A-B)-3 3.91 14 0.28 0.30
(B-C)-3 5.57 14 0.40 0.40
(C-D)-3 5.89 14 0.42 0.45
2-2 16.3 14 1.16 1.20
Tramo
Longitud
h=l/14
Peralte de
Viga
Peralte
Redondeado
Tramo
Base de
Viga
Peralte de
Viga
h/2
Base
Redondeada
Espesor de
Losa
Redondeado
En Dos Direcciones
En Un Dirección
Tramo
Longitud
h=l/10
Peralte de
Viga
Peralte
Redondeado
Tramo
Espesor de
Losa ( cm)
𝑳
𝒆=𝑳
𝟐𝟓 ............... (E-01)
ℎ
=𝐿
10 ;
ℎ = 𝐿
12 ........(E-02)
b
=ℎ
2........(E-03)
ℎ
=𝐿
14 ........(E-04)
