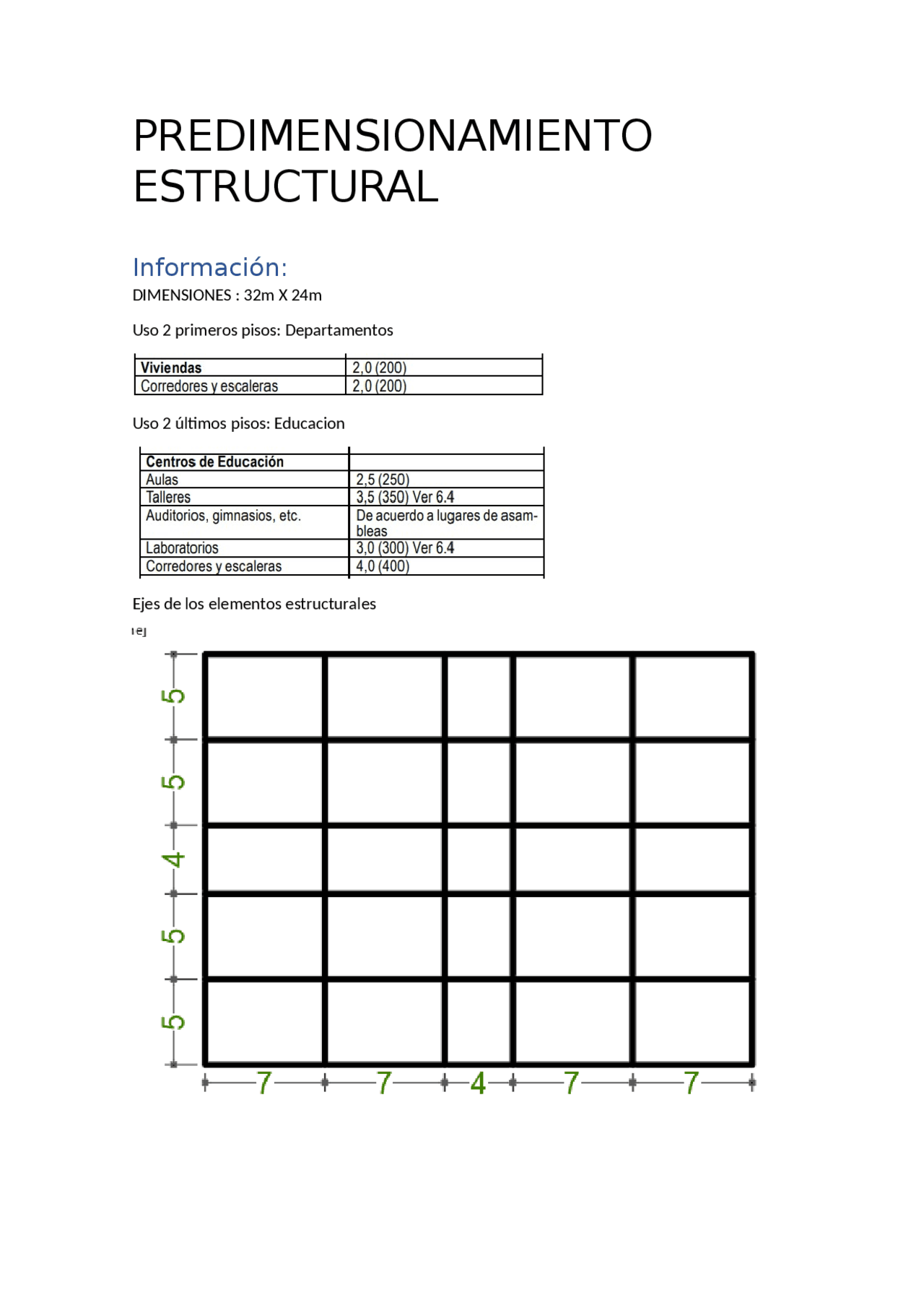

PREDIMENSIONAMIENTO

ESTRUCTURAL

Información:

DIMENSIONES : 32m X 24m Uso 2 primeros pisos: Departamentos Uso 2 últimos pisos: Educacion Ejes de los elementos estructurales

Elevaciones:

1 nivel: 4.30m 2 nivel: 3.30m 3 nivel 3.30m 4 nivel 3.30m Predimensionamiento de Losa Aligerada Utilizaremos como carga del aligerado Con un espesor de t=0.20m, tendrá un peso por área de: 300 kg/m La dirección de la losa aligerada se colocara de la siguiente manera: a) Encontraremos los paños que tengan mayor longitud en el Eje X y en el Eje Y

Predimensionamiento de Vigas Procederemos a predimensionar las vigas con las formulas= b= B/ h= ln/α (α= 11) Predim. Básico A B α b h Eje 1 y 6 7 2.5 11 0.13 0.64 V1 25* Eje 2 3 4 y 5 7 5 11 0.25 0.64 V2 30* 1y6 entre CyD 4 2.5 11 0.13 0.36 V3 25* 2 3 4 5 entre CyD 4 5 11 0.25 0.36 V4 25* Eje A y F 5 3.5 11 0.18 0.45 V5 25* Eje B C D E 5 7 11 0.35 0.45 V6 25* A y F entre 3y4 4 3.5 11 0.18 0.36 V7 25* B C D E entre 3y4 4 7 11 0.35 0.36 V8 35* PREDIMENSIONAMIENTO DE COLUMNAS bxD= TIPO DE COLUMNA K n Columna interior 1.1 0. Primeros Pisos Columna interior 1.1 0. 4 últimos pisos Columnas extremas de (^) 1.25 0. pórticos interiores Columnas 1.5 0. de esquina

K ∗ P

n ∗ f

'

c

Columnas esquinadas

Calcularemos si área tributaria que es de 8.75 m Carga por piso: Como aun no hemos realizaso metrado de cargas por no tener información de sección de columnas, asumiremos el valor de 1tn/m Numero de Pisos: 4 ( 2 pisos de departamentos y 2 pisos de Colegios) Area tributaria 8.75 m Carga por piso 1000 kg N° de pisos 4 Peso sobre la columna (P)= 40800 kg P 35000 Kg. F'c 210 Kg/cm K 1. n 0. Area col. 1250 cm b 35 cm D 35.71429 cm Por lo tanto las columnas esquinadas tendran una sección de 35 x 40 cm

Columnas interiores

Calcularemos si área tributaria que es de 35 m Carga por piso: Como aun no hemos realizaso metrado de cargas por no tener información de sección de columnas, asumiremos el valor de 1tn/m Numero de Pisos: 4 ( 2 pisos de departamentos y 2 pisos de Colegios) Area tributaria 35 m Carga por piso 1000 kg N° de pisos 4 Peso sobre la columna (P)= 140000 kg P 140000 Kg. F'c 210 Kg/cm K 1. n 0. Area col.

4 cm b 50 cm D

9 cm Por lo tanto las columnas esquinadas tendran una sección de 50 x 50 cm
