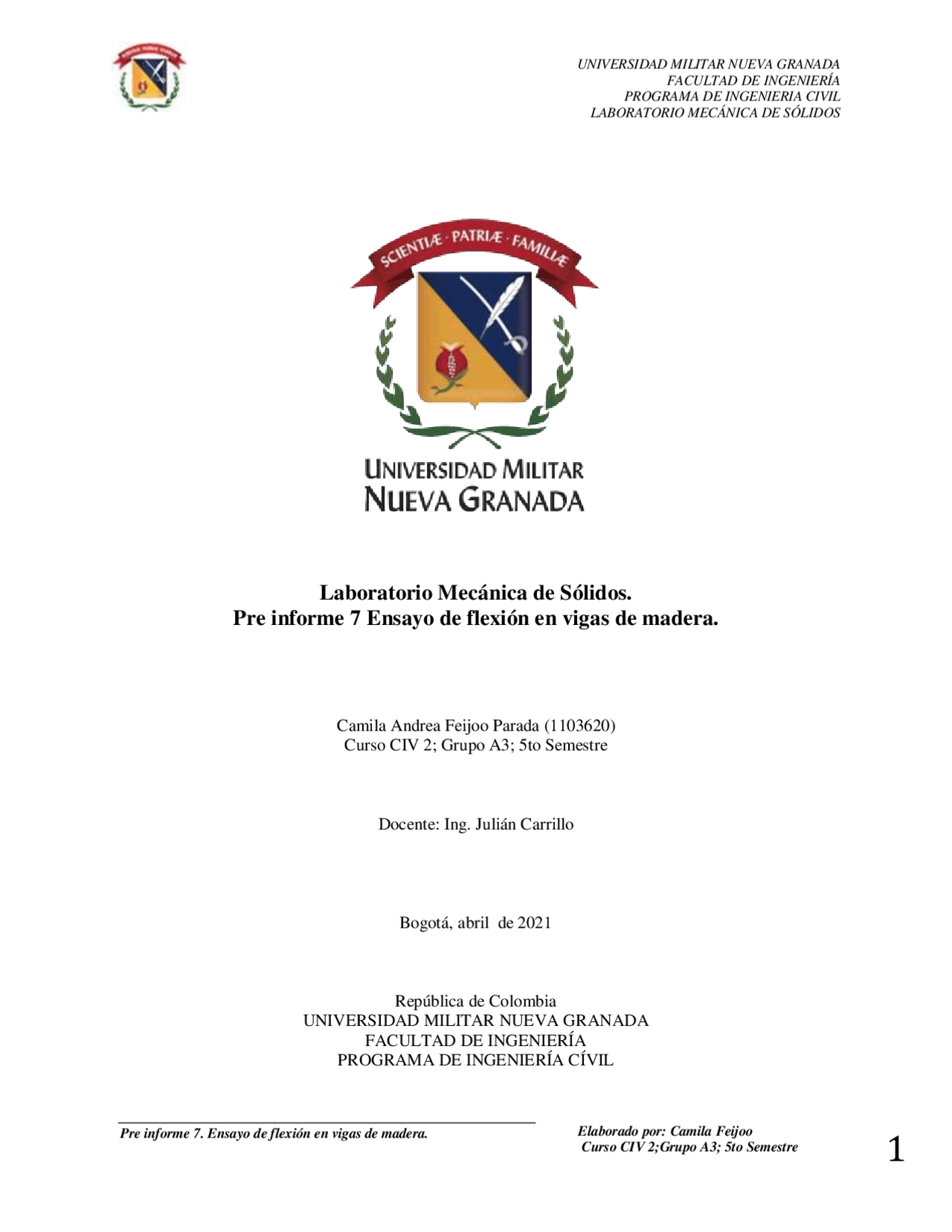

Pre informe 7. Ensayo de flexión en vigas de madera. Elaborado por:^ Camila Feijoo Curso CIV 2 ;Grupo A3; 5to Semestre
Laboratorio Mecánica de Sólidos.
Pre informe 7 Ensayo de flexión en vigas de madera.
Camila Andrea Feijoo Parada (1103620)
Curso CIV 2; Grupo A3; 5to Semestre
Docente: Ing. Julián Carrillo
Bogotá, abril de 2021
República de Colombia
UNIVERSIDAD MILITAR NUEVA GRANADA
FACULTAD DE INGENIERÍA
PROGRAMA DE INGENIERÍA CÍVIL
FACULTAD DE INGENIERÍA
PROGRAMA DE INGENIERIA CIVIL
LABORATORIO MECÁNICA DE SÓLIDOS
Pre informe 7. Ensayo de flexión en vigas de madera. Elaborado por:^ Camila Feijoo Curso CIV 2 ;Grupo A3; 5to Semestre
Índice general
Índice de ilustraciones .................................................................................................................
Índice de tablas .......................................................................... ¡Error! Marcador no definido.
Introducción ................................................................................................................................
Objetivos ................................................................................................................................. Objetivo general: ................................................................................................................. Objetivos específicos: ..........................................................................................................
Marco teórico ..............................................................................................................................
- Esfuerzo de flexión .......................................................................................................... 1.1 Deformación elástica. ..................................................................................................
- Resistencia de materiales .................................................................................................
- Rigidez ............................................................................................................................ 3.1 Modulo de elasticidad ....................................................................................................
- Norma técnica colombiana NTC 663 ...................................................................................
4.1 Probetas ......................................................................................................................... 4.2 Procedimiento. .................................................................................................................. 4.3 Cálculos ............................................................................................................................
- Procedimiento..................................................................................................................
Bibliografía .................................................................................................................................
Índice de ilustraciones
Ilustración 1. Esfuerzo de flexión. ...............................................................................................
Ilustración 2. Deformación elástica .............................................................................................
Ilustración 3. Diagrama esfuerzo-deformación. ...........................................................................
Ilustración 4. Posición de la probeta en la máquina de flexión. ....................................................
Ilustración 5. Flujograma procedimiento .....................................................................................
Índice de ecuaciones
Ecuación 1.Resistencia a la flexión..............................................................................................
FACULTAD DE INGENIERÍA
PROGRAMA DE INGENIERIA CIVIL
LABORATORIO MECÁNICA DE SÓLIDOS
Pre informe 7. Ensayo de flexión en vigas de madera. Elaborado por:^ Camila Feijoo Curso CIV 2 ;Grupo A3; 5to Semestre
Marco teórico
1. Esfuerzo de flexión
Se genera al momento de que el elemento se someta a unas cargas que tienda a doblarlo, en este tipo
de esfuerzos se genera dos esfuerzos más a la vez, ya que sus extremos suben como parte de tracción y su
centro se hunde como parte de compresión. Esto produce un alargamiento en sus fibras y acortamiento en
otras, un ejemplo de estos esfuerzos son los puentes o vigas.
Ilustración 1. Esfuerzo de flexión.
1.1 Deformación elástica.
Esta deformación se produce en el momento que los átomos del material son desplazados de
su posición original causado por una fuerza, sin embargo al dejar de generar esta fuerza estos
vuelven a su posición original, implicando un estiramiento o flexión de los enlaces.
Ilustración 2. Deformación elástica
2. Resistencia de materiales
Se encarga de estudiar el comportamiento de un material sometido a una carga, estableciendo relación entre las fuerzas externas que actúan sobre la estructura y la respuesta
FACULTAD DE INGENIERÍA
PROGRAMA DE INGENIERIA CIVIL
LABORATORIO MECÁNICA DE SÓLIDOS
Pre informe 7. Ensayo de flexión en vigas de madera. Elaborado por:^ Camila Feijoo Curso CIV 2 ;Grupo A3; 5to Semestre
o efecto interno que se presenta dentro del elemento estructural. También se encarga de generar un estudio para determinar las propiedades mecánicas y rigidez del material.
3. Rigidez
Es la capacidad de un material implementado en una estructura para resistir esfuerzos sin perder su
forma, manteniendo sus uniones. Se consideran estructuras rígidas cuando son indeformables.
Corresponde a la pendiente de la región elástica de la curva carga-desplazamiento, expresada en N/m o de
la curva esfuerzo-deformación, expresada en Pa.
3.1 Modulo de elasticidad
Consiste en la pendiente esfuerzo-deformación en la zona elástica y se relaciona co la ley de
Hooke. Se halla dividiendo la variación de esfuerzo con la deformación, presentando una medida de la
rigidez relacionando los enlaces del material.
Ilustración 3. Diagrama esfuerzo-deformación.
4. Norma técnica colombiana NTC 663
Determinación de la resistencia a la flexión
Esta norma explica un método para determinar la resistencia de la madera a la flexión,
por medio de probetas pequeñas sin ningún tipo de defecto
4.1 Probetas
Las probetas manejadas en este ensayo deben cumplir los requerimientos descritos en la NTC
301, su estructura debe ser cuadrada con una longitud de 18a y su espesor debe ser igual al ancho (entre
20mm y 50mm). El grano de la madera debe ser paralelo al eje longitudinal de la probeta y esta se pone
sobre dos soportes para proceder a aplicar una carga en el centro de la luz.
La luz entre los soportes deber mínimo de 18mm de espesor, la pieza de madera debe ponerse entra la
pieza de presión y la probeta, así mismo entre los soportes y la probeta ya que con esto se evita na
penetración entre los soportes de la madera.
FACULTAD DE INGENIERÍA
PROGRAMA DE INGENIERIA CIVIL
LABORATORIO MECÁNICA DE SÓLIDOS
Pre informe 7. Ensayo de flexión en vigas de madera. Elaborado por:^ Camila Feijoo Curso CIV 2 ;Grupo A3; 5to Semestre
5. Procedimiento.
Ilustración 5. Flujograma procedimiento
Bibliografía
Cuero P. (2011). Ensayo de flexión en vigas de madera. Guías de Practicas de Laboratorios,
Universidad Militar Nueva Granada, p 3-
ICONTEC (1973). Maderas. Determinación de la resistencia a la flexión Norma Técnica
Colombiana NTC 663
Cervera R. & Blanco D. (2001). Mecánica de estructuras libro 1 Resistencia de materiales.
Obtenido de
http://cervera.rmee.upc.edu/libros/Mec%C3%A1nica_de_estructuras_I_Resistencia_de_Material
es.pdf
Universidad de Valladolid. (2014). Resistencia de materiales y temas relacionados. Obtenido de
https://www.eii.uva.es/reic/RMgrado/docs_varios/apuntes_RMgrado.pdf
