ELIZABETH KOCK PICÓ – ARQUITECTURA EIRL
-------------------------------------------------------------------------------------------------------------------------------------------------------

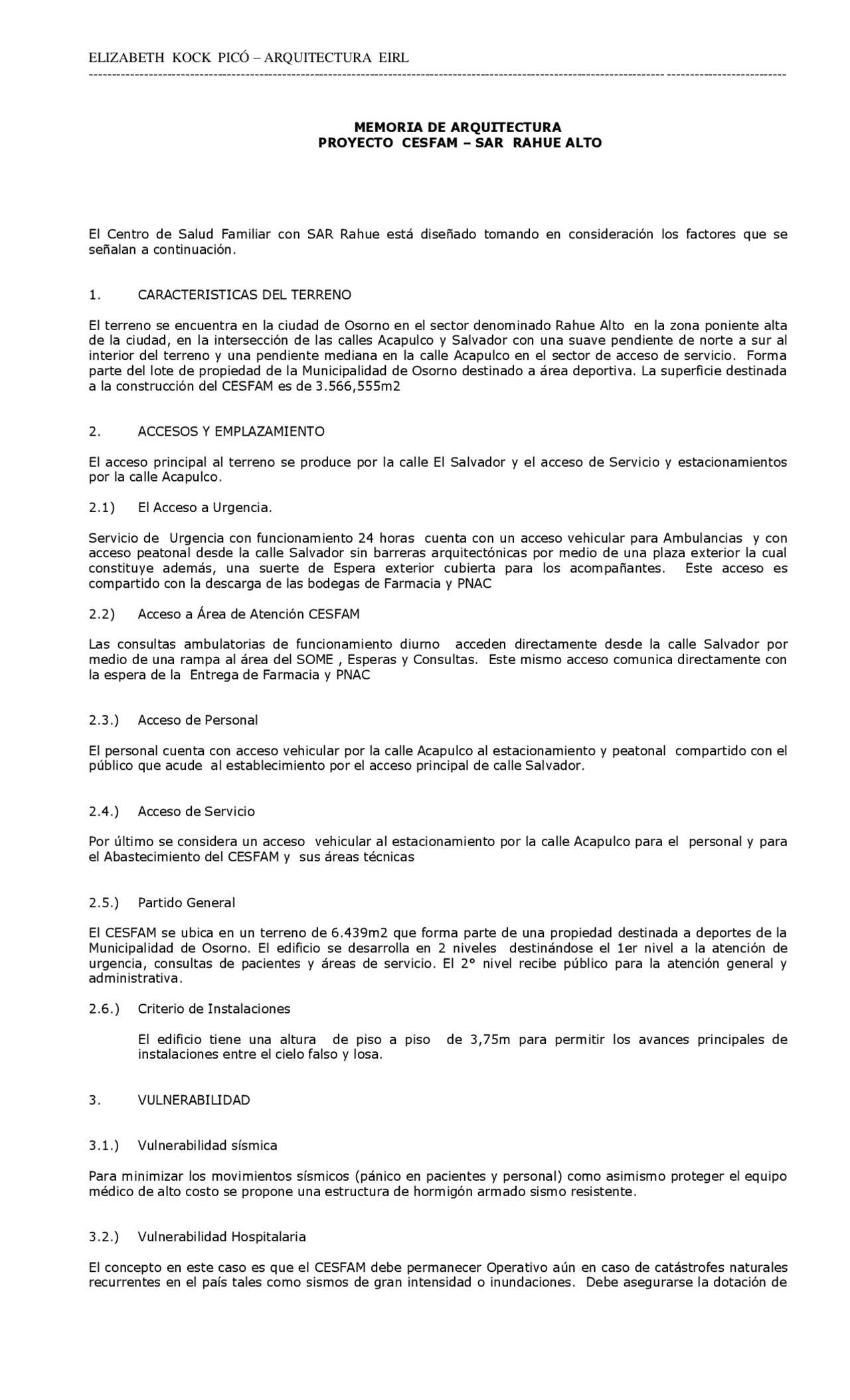

MEMORIA DE ARQUITECTURA
PROYECTO CESFAM – SAR RAHUE ALTO
El Centro de Salud Familiar con SAR Rahue está diseñado tomando en consideración los factores que se
señalan a continuación.
1. CARACTERISTICAS DEL TERRENO
El terreno se encuentra en la ciudad de Osorno en el sector denominado Rahue Alto en la zona poniente alta
de la ciudad, en la intersección de las calles Acapulco y Salvador con una suave pendiente de norte a sur al
interior del terreno y una pendiente mediana en la calle Acapulco en el sector de acceso de servicio. Forma
parte del lote de propiedad de la Municipalidad de Osorno destinado a área deportiva. La superficie destinada
a la construcción del CESFAM es de 3.566,555m2
2. ACCESOS Y EMPLAZAMIENTO
El acceso principal al terreno se produce por la calle El Salvador y el acceso de Servicio y estacionamientos
por la calle Acapulco.
2.1) El Acceso a Urgencia.
Servicio de Urgencia con funcionamiento 24 horas cuenta con un acceso vehicular para Ambulancias y con
acceso peatonal desde la calle Salvador sin barreras arquitectónicas por medio de una plaza exterior la cual
constituye además, una suerte de Espera exterior cubierta para los acompañantes. Este acceso es
compartido con la descarga de las bodegas de Farmacia y PNAC
2.2) Acceso a Área de Atención CESFAM
Las consultas ambulatorias de funcionamiento diurno acceden directamente desde la calle Salvador por
medio de una rampa al área del SOME , Esperas y Consultas. Este mismo acceso comunica directamente con
la espera de la Entrega de Farmacia y PNAC
2.3.) Acceso de Personal
El personal cuenta con acceso vehicular por la calle Acapulco al estacionamiento y peatonal compartido con el
público que acude al establecimiento por el acceso principal de calle Salvador.
2.4.) Acceso de Servicio
Por último se considera un acceso vehicular al estacionamiento por la calle Acapulco para el personal y para
el Abastecimiento del CESFAM y sus áreas técnicas
2.5.) Partido General
El CESFAM se ubica en un terreno de 6.439m2 que forma parte de una propiedad destinada a deportes de la
Municipalidad de Osorno. El edificio se desarrolla en 2 niveles destinándose el 1er nivel a la atención de
urgencia, consultas de pacientes y áreas de servicio. El 2° nivel recibe público para la atención general y
administrativa.
2.6.) Criterio de Instalaciones
El edificio tiene una altura de piso a piso de 3,75m para permitir los avances principales de
instalaciones entre el cielo falso y losa.
3. VULNERABILIDAD
3.1.) Vulnerabilidad sísmica
Para minimizar los movimientos sísmicos (pánico en pacientes y personal) como asimismo proteger el equipo
médico de alto costo se propone una estructura de hormigón armado sismo resistente.
3.2.) Vulnerabilidad Hospitalaria
El concepto en este caso es que el CESFAM debe permanecer Operativo aún en caso de catástrofes naturales
recurrentes en el país tales como sismos de gran intensidad o inundaciones. Debe asegurarse la dotación de
