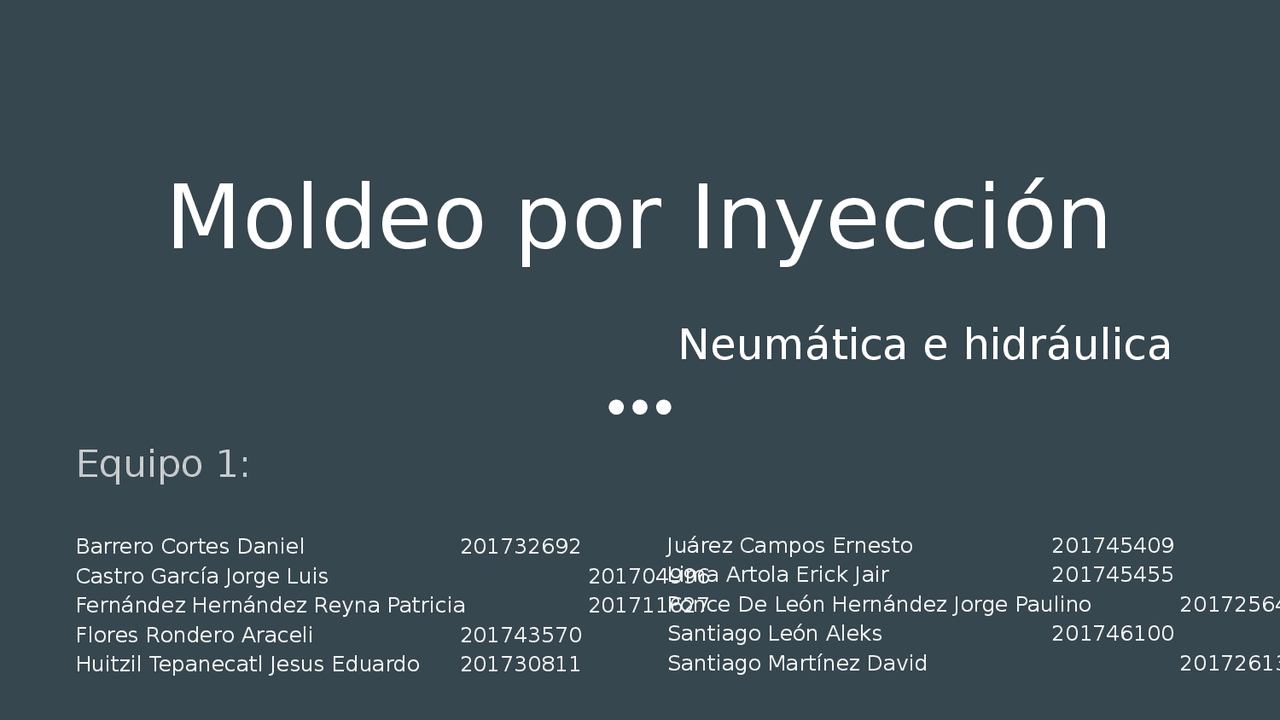

Presentación proyecto Hidráulica
Tipo: Diapositivas
1 / 15
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Máquinas de moldeo por inyección Tipos
Implementación
Implementación A-B- A+B-
Simulación Empleamos el método paso a paso máximo A+ B- B+ B- A- ● (^) Grupo motriz ● (^) Cilindros de doble efecto ● (^) Válvulas limitadoras de presión ● (^) Válvulas estranguladoras ● (^) Válvulas 4 / 2 ● (^) Manómetros ● (^) Motor DC ● (^) Fuente 24V ● (^) Relés ● (^) Relés con deceleración de arranque ● (^) Solenoides de válvula ● (^) Obturadores ● (^) Franqueadores ● (^) Interruptores (Franqueadores)
Pistón
Válvula
Variables a considerar ● (^) P1=P2= 12MPa, 120 Bar, 122kgcm ● (^) Y= 915 mt3h ● (^) hA= 3.2 Hp ● (^) Z1= .5m ● g= 9.806ms ● (^) hR= 0 porque no ocupamos turbinas ● (^) hL= 2 codos de 45 grados= .90 c/u= 1. ● (^) p= 873.3 a 20 grados ● (^) Q= 5 gmp, 16 ltpm, 0.727m3h ● (^) d= 4.826 mm ● (^) Z2= 5m ● (^) n= 2. ● (^) V= 307 ms V= 5/(3600(.00428/2)^2)= 307m/s Re= ((837.3)(307)(.004826))/2.8=443.4<2000= Flujo laminar
