TALLER DE DISEÑO
ARQUITECTÓNICO VI
TEMA:
CENTRO CULTURAL
CANCHAQUE
ESTUDIANTES:
MONDRAGON NOLTE
ALEJANDRA
ESC 1/100
CATEDRA:
ARQ. VASQUEZ ALVARADO
VICTOR
ARQ. RAMOS PIRES LOBO,
MARIA
N
HUBY DEZA ANGIE
N
Hall
ZONA DE DIFUSION CULTURAL DE
LA HISTORIA DE CANCHAQUE
BOLETERIA
SALA DE
EXHIBICION
PRIMERA ETAPA
SALA DE
EXHIBICION
SEGUNDA ETAPA
SALA DE CATACION
DEL CAFE
SALON DE USOS
MULTIPLES
Cocción
Cocina industrial
de fabricado a la medida
Servido
Cocción
Cocina industrial
de fabricado a la medida
Servido
ZONA DE
MESAS
SS.HH +
VESTIDORES
DE VARONES
SS.HH +
VESTIDORES
DE MUJERES
ALMACEN DE
ALIMENTOS
COCINA
BARRA

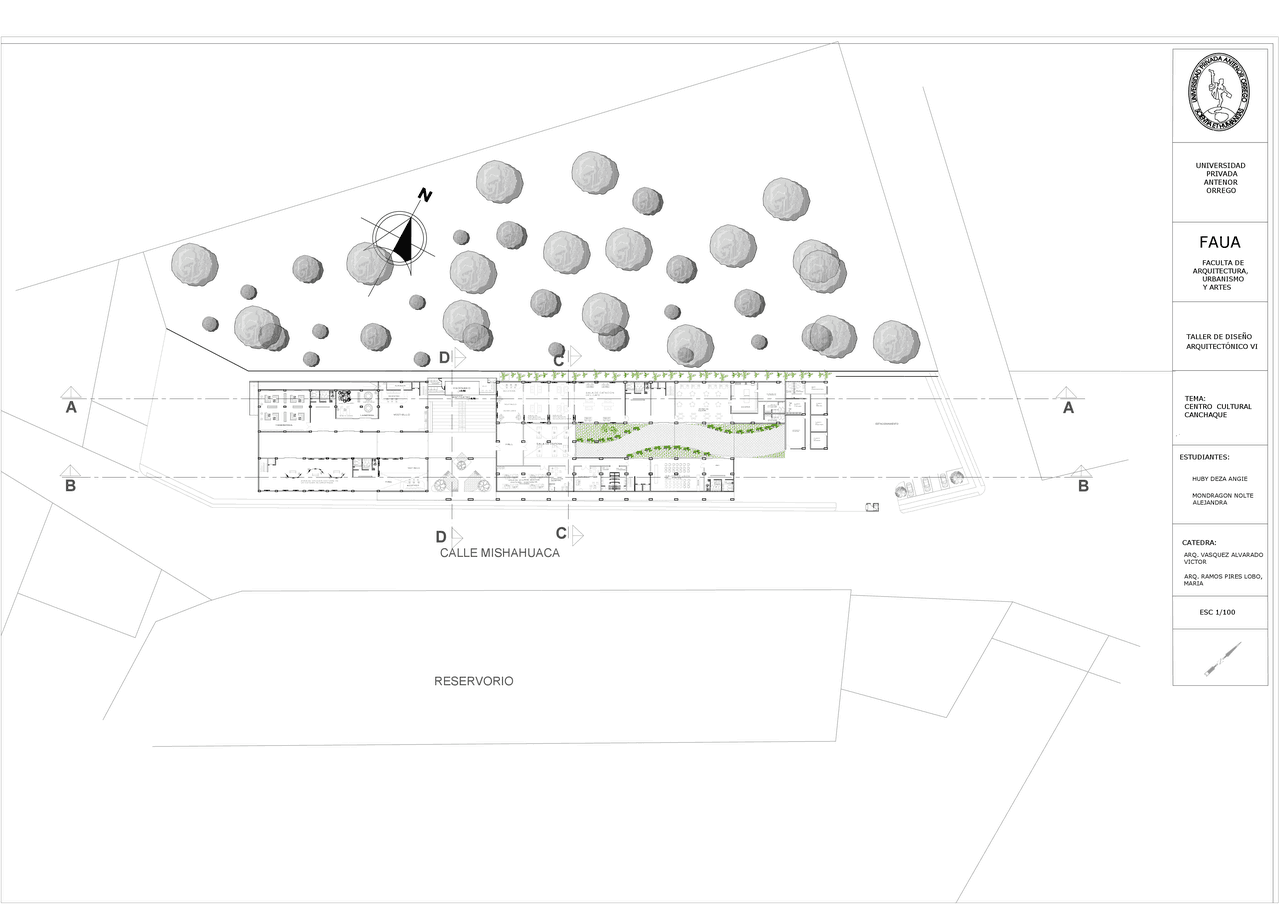

CALLE MISHAHUACA
RESERVORIO
REGISTRO
VESTIBULO
7
3
5
6
4
1
2
SALA DE OFICINAS GESTION
CULTURAL - GESTIÓN DE
TALLERES
SALA DE ESPERA
HALL
ESTACIONAMIENTO
DRAWN BY arq.EDWIN QUIROGA DECEMBER 2004
DRAWN BY arq.EDWIN QUIROGA DECEMBER 2004
DRAWN BY arq.EDWIN QUIROGA
DECEMBER 2004
7
3
5
6
4
1
2
DIRECCION
GENERAL
ADMINISTRACION
Hemeroteca
ALMACEN
SS.HH DE
MUJERES
SS.HH DE
HOMBRES
Ludoteca
BOLETERIA
VESTIBULO
SS.HH DE
MUJERES
SS.HH DE
HOMBRES
7
3
5
6
4
1
2
SS.HH
DAMAS SS.HH
HOMBRES
7
3
5
6
4
1
2
SS.HH DE
MUJERES
SS.HH DE
HOMBRES
ZONA CAFE
VESTIBULO
ZONA DE DESCANSO
ZONA DE JUEGOS
ZONA DE
MANUALIDADES
Cocción
Cocina industrial
de fabricado a la medida
Servido
Cocción
Cocina industrial
de fabricado a la medida
Servido
ANFITEATRO
ESCENARIO
SS.HH
DAMAS
SS.HH
HOMBRES
hall
BARRA
SS.HH
DAMAS
SS.HH
HOMBRES
SALA
DE
MANTENIMIENTO
CUARTO
DE
MAQUINAS
CUARTO
DE
BOMBAS
DEPOSITO
GENERAL
CUARTO
DE
BASURA
CUARTO
DE
LIMPIEZA
SS.HH
SS.HH
VESTIDORES DAMAS
VESTIDORES
HOMBRES
AA
BB
C
C
