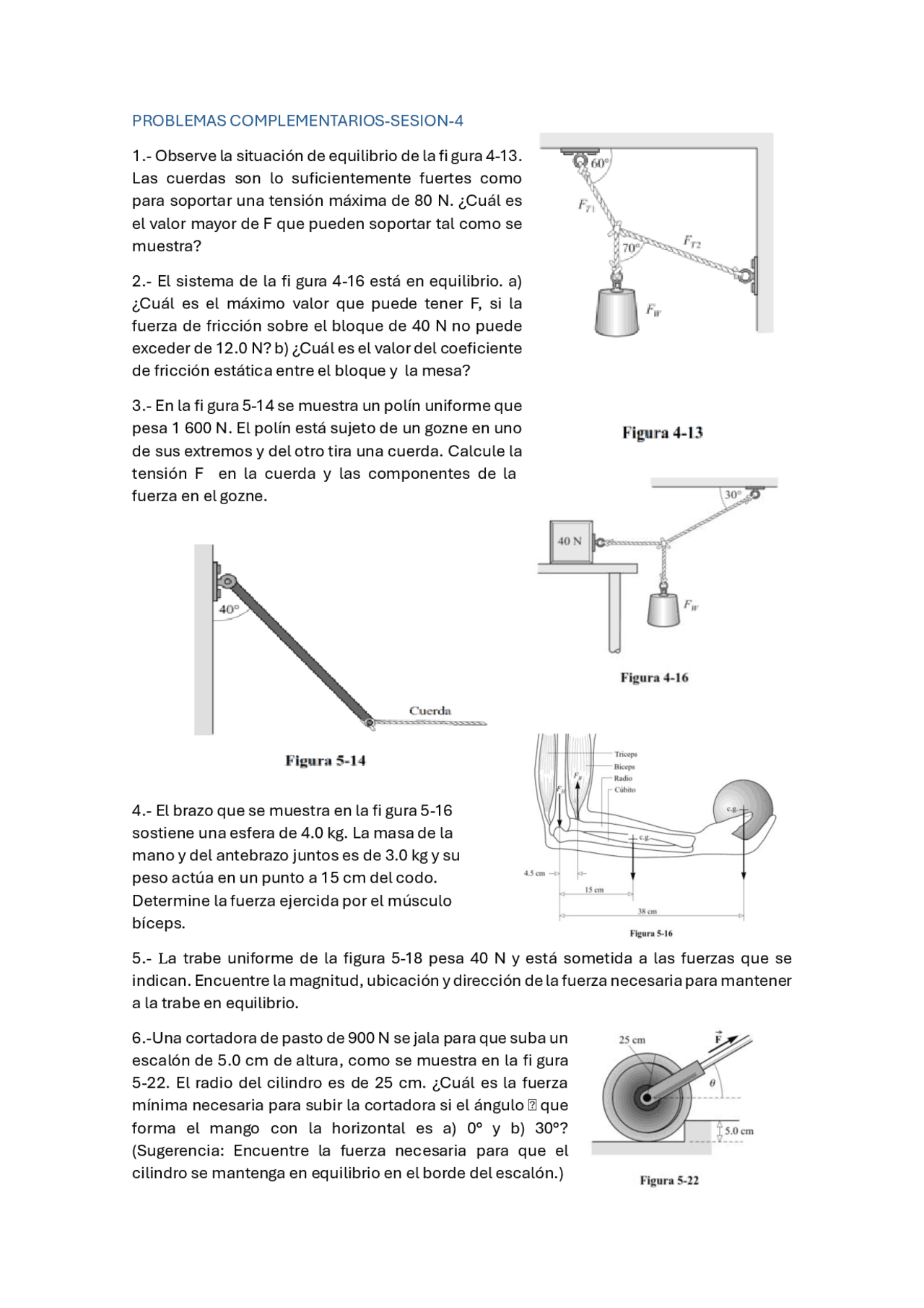

PROBLEMAS COMPLEMENTARIOS-SESION-4
1.- Observe la situación de equilibrio de la fi gura 4-13.
Las cuerdas son lo suficientemente fuertes como
para soportar una tensión máxima de 80 N. ¿Cuál es
el valor mayor de F que pueden soportar tal como se
muestra?
2.- El sistema de la fi gura 4-16 está en equilibrio. a)
¿Cuál es el máximo valor que puede tener F, si la
fuerza de fricción sobre el bloque de 40 N no puede
exceder de 12.0 N? b) ¿Cuál es el valor del coeficiente
de fricción estática entre el bloque y la mesa?
3.- En la fi gura 5-14 se muestra un polín uniforme que
pesa 1 600 N. El polín está sujeto de un gozne en uno
de sus extremos y del otro tira una cuerda. Calcule la
tensión F en la cuerda y las componentes de la
fuerza en el gozne.
4.- El brazo que se muestra en la fi gura 5-16
sostiene una esfera de 4.0 kg. La masa de la
mano y del antebrazo juntos es de 3.0 kg y su
peso actúa en un punto a 15 cm del codo.
Determine la fuerza ejercida por el músculo
bíceps.
5.- La trabe uniforme de la figura 5-18 pesa 40 N y está sometida a las fuerzas que se
indican. Encuentre la magnitud, ubicación y dirección de la fuerza necesaria para mantener
a la trabe en equilibrio.
6.-Una cortadora de pasto de 900 N se jala para que suba un
escalón de 5.0 cm de altura, como se muestra en la fi gura
5-22. El radio del cilindro es de 25 cm. ¿Cuál es la fuerza
mínima necesaria para subir la cortadora si el ángulo que
forma el mango con la horizontal es a) 0° y b) 30°?
(Sugerencia: Encuentre la fuerza necesaria para que el
cilindro se mantenga en equilibrio en el borde del escalón.)
