Facultad de Ingeniería Mecánica Analítica
Fundación Universitaria Católica Lumen Gentium

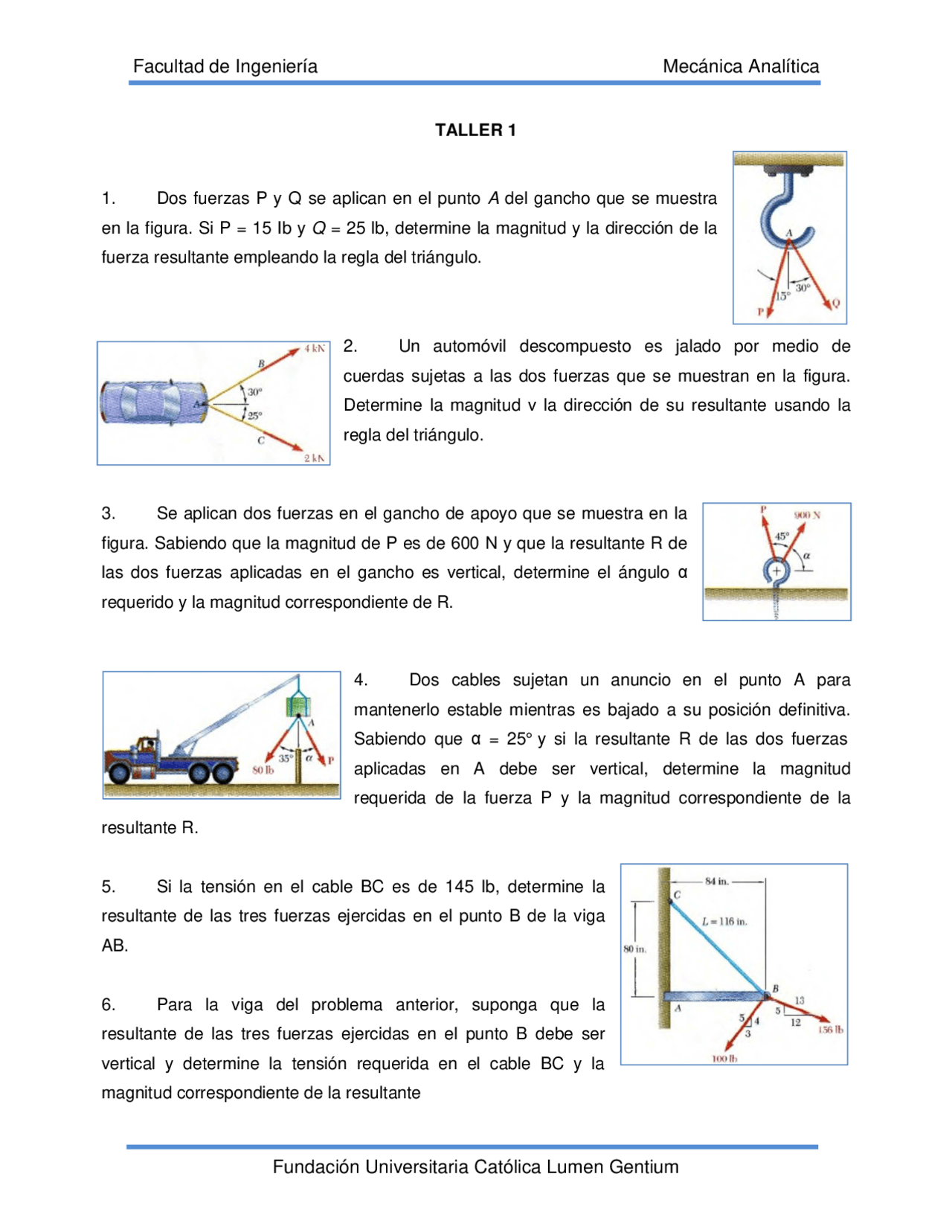

TALLER 1
1. Dos fuerzas P y Q se aplican en el punto A del gancho que se muestra
en la figura. Si P = 15 Ib y Q = 25 lb, determine la magnitud y la dirección de la
fuerza resultante empleando la regla del triángulo.
2. Un automóvil descompuesto es jalado por medio de
cuerdas sujetas a las dos fuerzas que se muestran en la figura.
Determine la magnitud v la dirección de su resultante usando la
regla del triángulo.
3. Se aplican dos fuerzas en el gancho de apoyo que se muestra en la
figura. Sabiendo que la magnitud de P es de 600 N y que la resultante R de
las dos fuerzas aplicadas en el gancho es vertical, determine el ángulo α
requerido y la magnitud correspondiente de R.
4. Dos cables sujetan un anuncio en el punto A para
mantenerlo estable mientras es bajado a su posición definitiva.
Sabiendo que α = 25° y si la resultante R de las dos fuerzas
aplicadas en A debe ser vertical, determine la magnitud
requerida de la fuerza P y la magnitud correspondiente de la
resultante R.
5. Si la tensión en el cable BC es de 145 lb, determine la
resultante de las tres fuerzas ejercidas en el punto B de la viga
AB.
6. Para la viga del problema anterior, suponga que la
resultante de las tres fuerzas ejercidas en el punto B debe ser
vertical y determine la tensión requerida en el cable BC y la
magnitud correspondiente de la resultante
