¡Descarga PROCEDIMIENTO DE LABORATORIO y más Apuntes en PDF de Tecnología de Materiales solo en Docsity!

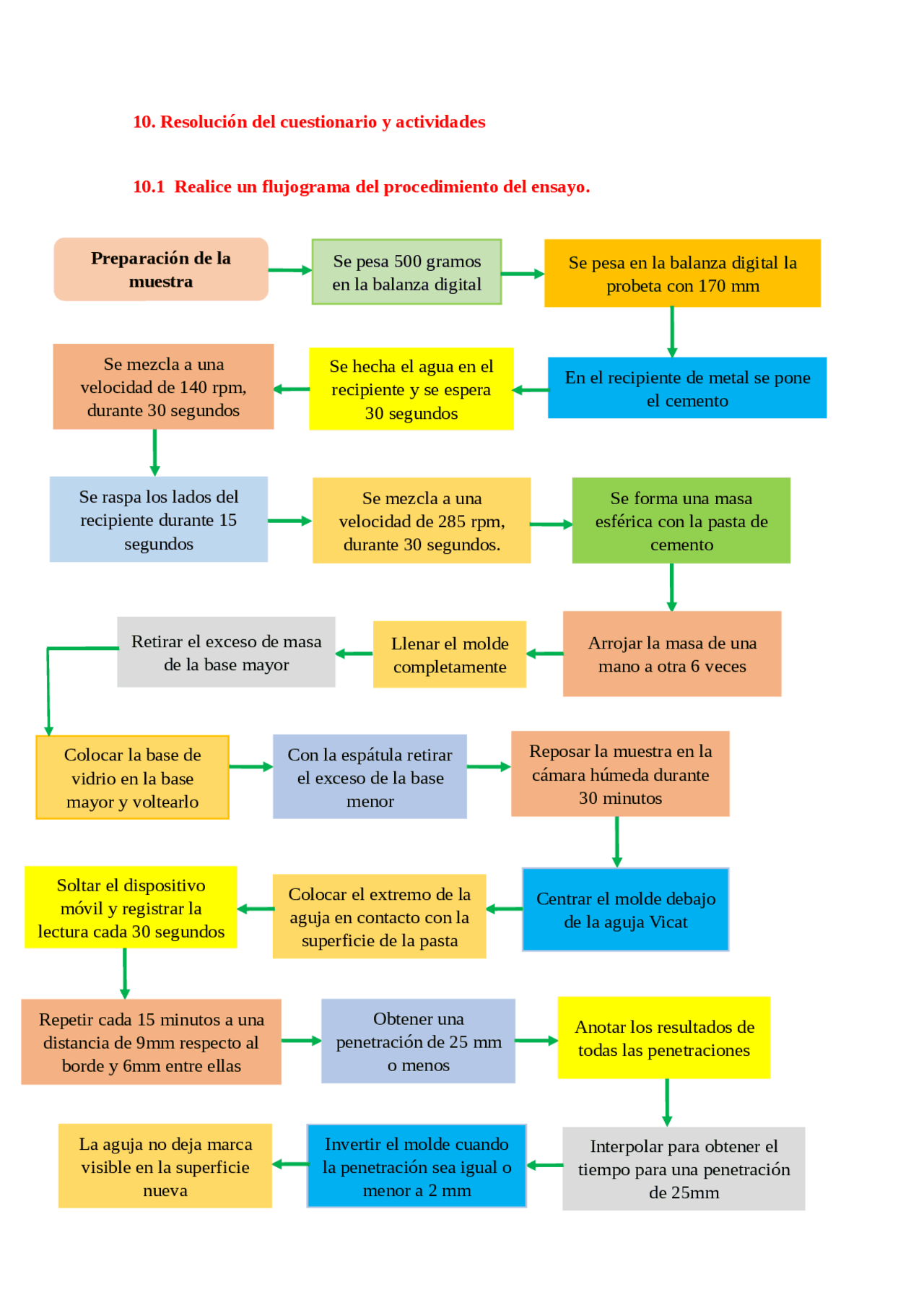

10. Resolución del cuestionario y actividades 10.1 Realice un flujograma del procedimiento del ensayo. Preparación de la muestra Se pesa 500 gramos en la balanza digital Se pesa en la balanza digital la probeta con 170 mm En el recipiente de metal se pone el cemento Se hecha el agua en el recipiente y se espera 30 segundos Se mezcla a una velocidad de 140 rpm, durante 30 segundos Se raspa los lados del recipiente durante 15 segundos Se mezcla a una velocidad de 285 rpm, durante 30 segundos. Se forma una masa esférica con la pasta de cemento Arrojar la masa de una mano a otra 6 veces Llenar el molde completamente Retirar el exceso de masa de la base mayor Colocar la base de vidrio en la base mayor y voltearlo Con la espátula retirar el exceso de la base menor Reposar la muestra en la cámara húmeda durante 30 minutos Centrar el molde debajo de la aguja Vicat Colocar el extremo de la aguja en contacto con la superficie de la pasta Soltar el dispositivo móvil y registrar la lectura cada 30 segundos Repetir cada 15 minutos a una distancia de 9mm respecto al borde y 6mm entre ellas Obtener una penetración de 25 mm o menos Anotar los resultados de todas las penetraciones Interpolar para obtener el tiempo para una penetración de 25mm Invertir el molde cuando la penetración sea igual o menor a 2 mm La aguja no deja marca visible en la superficie nueva
10.2 Realice una descripción del equipo de vicat. El instrumento de vicat nos ayuda a poder determinar la consistencia del cemento. Este instrumento tiene una sonda que tiene un peso de 300 + - 0,5 gramos y un diámetro 10 + - 0,05 mm , penetra un embolo que tiene un diámetro de 10mm en la pasta de cemento; tiene un aguja vicat de un diámetro 1+ - 0,05 mm , posee un molde de tronco cónico de 40mm de altura, 70 mm de diámetro mayor y 60 mm de diámetro menor, por último tiene una regleta de 50 mm de longitud. 10.3 ¿Cuál es la consistencia que debe tener la pasta para este ensayo? La consistencia que debe de tener una pasta es normal, para ello se debe de echar la cantidad de agua necesaria para que la pasta de cemento alcance una plasticidad y fluidez óptima, y así sea trabajable. 10.4 ¿Por qué cree Ud. que se deja la muestra por un periodo de 30 minutos en una cámara húmeda? Creemos que se deja la muestra por un periodo de 30 minutos en una cámara húmeda, porque asi la pasta de cemento se va endurecer y va a perder plasticidad, para que asi se pueda comenzar con el fraguado inicial. 10.5 ¿A qué distancia del borde del molde se realizan las penetraciones y a qué distancias entre penetraciones? La distancia para hacer las penetraciones respecto al borde del molde debe de ser de 9 mm y la distancia entre las penetraciones 6 mm.
