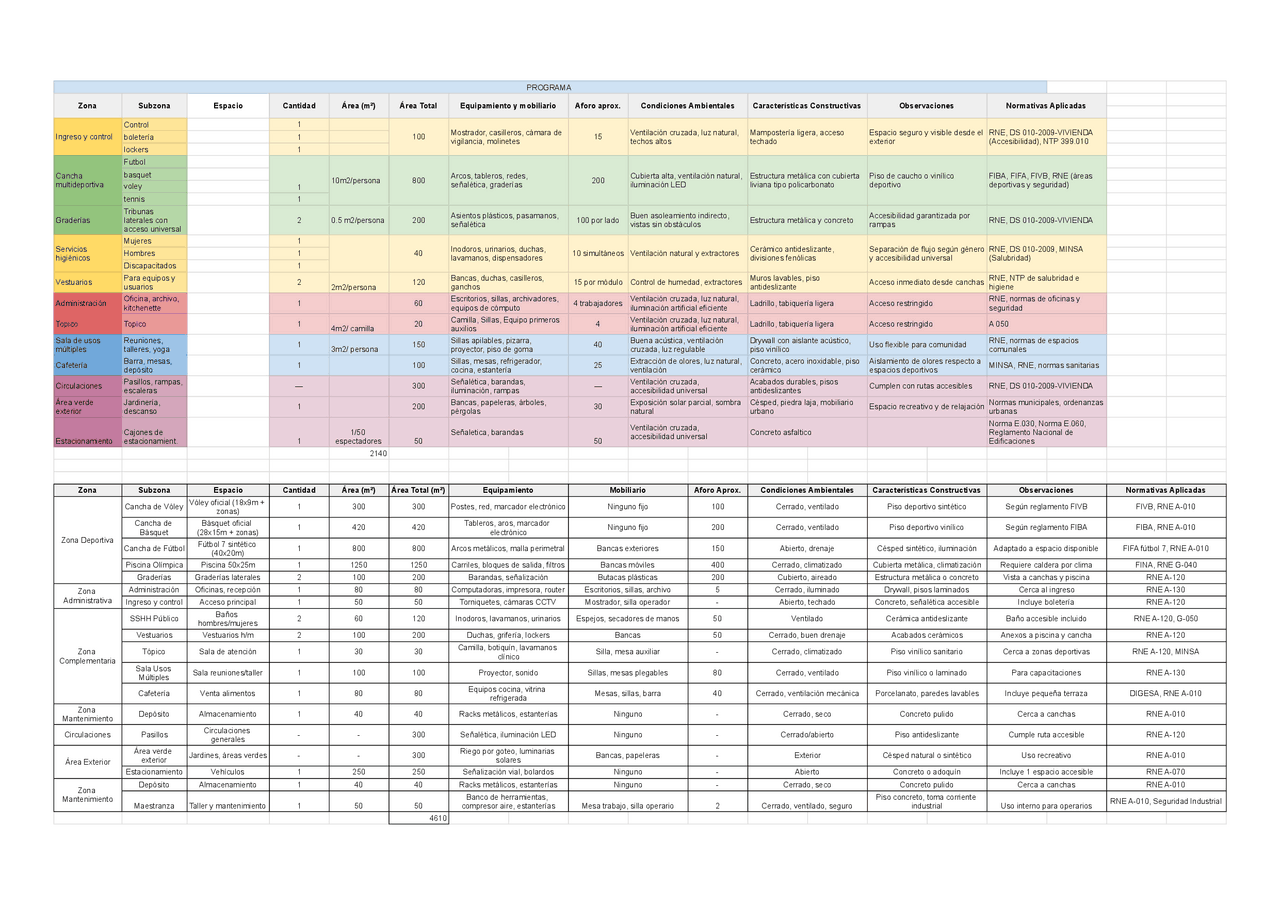

PROGRAMA
Zona Subzona Espacio Cantidad Área (m²) Área Total Equipamiento y mobiliario Aforo aprox. Condiciones Ambientales Características Constructivas Observaciones Normativas Aplicadas
Ingreso y control
Control 1
100 Mostrador, casilleros, cámara de
vigilancia, molinetes 15 Ventilación cruzada, luz natural,
techos altos
Mampostería ligera, acceso
techado
Espacio seguro y visible desde el
exterior
RNE, DS 010-2009-VIVIENDA
(Accesibilidad), NTP 399.010
boletería 1
lockers 1
Cancha
multideportiva
Futbol
110m2/persona 800 Arcos, tableros, redes,
señalética, graderías 200 Cubierta alta, ventilación natural,
iluminación LED
Estructura metálica con cubierta
liviana tipo policarbonato
Piso de caucho o vinílico
deportivo
FIBA, FIFA, FIVB, RNE (áreas
deportivas y seguridad)
basquet
voley
tennis 1
Graderías
Tribunas
laterales con
acceso universal
2 0.5 m2/persona 200 Asientos plásticos, pasamanos,
señalética 100 por lado Buen asoleamiento indirecto,
vistas sin obstáculos Estructura metálica y concreto Accesibilidad garantizada por
rampas RNE, DS 010-2009-VIVIENDA
Servicios
higiénicos
Mujeres 1
40 Inodoros, urinarios, duchas,
lavamanos, dispensadores 10 simultáneos Ventilación natural y extractores Cerámico antideslizante,
divisiones fenólicas
Separación de flujo según género
y accesibilidad universal
RNE, DS 010-2009, MINSA
(Salubridad)
Hombres 1
Discapacitados 1
Vestuarios Para equipos y
usuarios 22m2/persona 120 Bancas, duchas, casilleros,
ganchos 15 por módulo Control de humedad, extractores Muros lavables, piso
antideslizante Acceso inmediato desde canchas RNE, NTP de salubridad e
higiene
Administración Oficina, archivo,
kitchenette 1 60 Escritorios, sillas, archivadores,
equipos de cómputo 4 trabajadores Ventilación cruzada, luz natural,
iluminación artificial eficiente Ladrillo, tabiquería ligera Acceso restringido RNE, normas de oficinas y
seguridad
Topico Topico 1 4m2/ camilla 20 Camilla, Sillas, Equipo primeros
auxilios 4Ventilación cruzada, luz natural,
iluminación artificial eficiente Ladrillo, tabiquería ligera Acceso restringido A 050
Sala de usos
múltiples
Reuniones,
talleres, yoga 13m2/ persona 150 Sillas apilables, pizarra,
proyector, piso de goma 40 Buena acústica, ventilación
cruzada, luz regulable
Drywall con aislante acústico,
piso vinílico Uso flexible para comunidad RNE, normas de espacios
comunales
Cafetería Barra, mesas,
depósito 1 100 Sillas, mesas, refrigerador,
cocina, estantería 25 Extracción de olores, luz natural,
ventilación
Concreto, acero inoxidable, piso
cerámico
Aislamiento de olores respecto a
espacios deportivos MINSA, RNE, normas sanitarias
Circulaciones Pasillos, rampas,
escaleras — 300 Señalética, barandas,
iluminación, rampas —Ventilación cruzada,
accesibilidad universal
Acabados durables, pisos
antideslizantes Cumplen con rutas accesibles RNE, DS 010-2009-VIVIENDA
Área verde
exterior
Jardinería,
descanso 1 200 Bancas, papeleras, árboles,
pérgolas 30 Exposición solar parcial, sombra
natural
Césped, piedra laja, mobiliario
urbano Espacio recreativo y de relajación Normas municipales, ordenanzas
urbanas
Estacionamiento
Cajones de
estacionamient. 1
1/50
espectadores 50
Señaletica, barandas
50
Ventilación cruzada,
accesibilidad universal Concreto asfaltico
Norma E.030, Norma E.060,
Reglamento Nacional de
Edificaciones
2140
Zona Subzona Espacio Cantidad Área (m²) Área Total (m²) Equipamiento Mobiliario Aforo Aprox. Condiciones Ambientales Características Constructivas Observaciones Normativas Aplicadas
Zona Deportiva
Cancha de Vóley Vóley oficial (18x9m +
zonas) 1 300 300 Postes, red, marcador electrónico Ninguno fijo 100 Cerrado, ventilado Piso deportivo sintético Según reglamento FIVB FIVB, RNE A-010
Cancha de
Básquet
Básquet oficial
(28x15m + zonas) 1 420 420 Tableros, aros, marcador
electrónico Ninguno fijo 200 Cerrado, ventilado Piso deportivo vinílico Según reglamento FIBA FIBA, RNE A-010
Cancha de Fútbol Fútbol 7 sintético
(40x20m) 1 800 800 Arcos metálicos, malla perimetral Bancas exteriores 150 Abierto, drenaje Césped sintético, iluminación Adaptado a espacio disponible FIFA fútbol 7, RNE A-010
Piscina Olímpica Piscina 50x25m 1 1250 1250 Carriles, bloques de salida, filtros Bancas móviles 400 Cerrado, climatizado Cubierta metálica, climatización Requiere caldera por clima FINA, RNE G-040
Graderías Graderías laterales 2 100 200 Barandas, señalización Butacas plásticas 200 Cubierto, aireado Estructura metálica o concreto Vista a canchas y piscina RNE A-120
Zona
Administrativa
Administración Oficinas, recepción 1 80 80 Computadoras, impresora, router Escritorios, sillas, archivo 5 Cerrado, iluminado Drywall, pisos laminados Cerca al ingreso RNE A-130
Ingreso y control Acceso principal 1 50 50 Torniquetes, cámaras CCTV Mostrador, silla operador - Abierto, techado Concreto, señalética accesible Incluye boletería RNE A-120
Zona
Complementaria
SSHH Público Baños
hombres/mujeres 2 60 120 Inodoros, lavamanos, urinarios Espejos, secadores de manos 50 Ventilado Cerámica antideslizante Baño accesible incluido RNE A-120, G-050
Vestuarios Vestuarios h/m 2 100 200 Duchas, grifería, lockers Bancas 50 Cerrado, buen drenaje Acabados cerámicos Anexos a piscina y cancha RNE A-120
Tópico Sala de atención 1 30 30 Camilla, botiquín, lavamanos
clínico Silla, mesa auxiliar - Cerrado, climatizado Piso vinílico sanitario Cerca a zonas deportivas RNE A-120, MINSA
Sala Usos
Múltiples Sala reuniones/taller 1 100 100 Proyector, sonido Sillas, mesas plegables 80 Cerrado, ventilado Piso vinílico o laminado Para capacitaciones RNE A-130
Cafetería Venta alimentos 1 80 80 Equipos cocina, vitrina
refrigerada Mesas, sillas, barra 40 Cerrado, ventilación mecánica Porcelanato, paredes lavables Incluye pequeña terraza DIGESA, RNE A-010
Zona
Mantenimiento Depósito Almacenamiento 1 40 40 Racks metálicos, estanterías Ninguno - Cerrado, seco Concreto pulido Cerca a canchas RNE A-010
Circulaciones Pasillos Circulaciones
generales - - 300 Señalética, iluminación LED Ninguno - Cerrado/abierto Piso antideslizante Cumple ruta accesible RNE A-120
Área Exterior
Área verde
exterior Jardines, áreas verdes - - 300 Riego por goteo, luminarias
solares Bancas, papeleras - Exterior Césped natural o sintético Uso recreativo RNE A-010
Estacionamiento Vehículos 1 250 250 Señalización vial, bolardos Ninguno - Abierto Concreto o adoquín Incluye 1 espacio accesible RNE A-070
Zona
Mantenimiento
Depósito Almacenamiento 1 40 40 Racks metálicos, estanterías Ninguno - Cerrado, seco Concreto pulido Cerca a canchas RNE A-010
Maestranza Taller y mantenimiento 1 50 50
Banco de herramientas,
compresor aire, estanterías Mesa trabajo, silla operario 2 Cerrado, ventilado, seguro
Piso concreto, toma corriente
industrial Uso interno para operarios RNE A-010, Seguridad Industrial
4610
