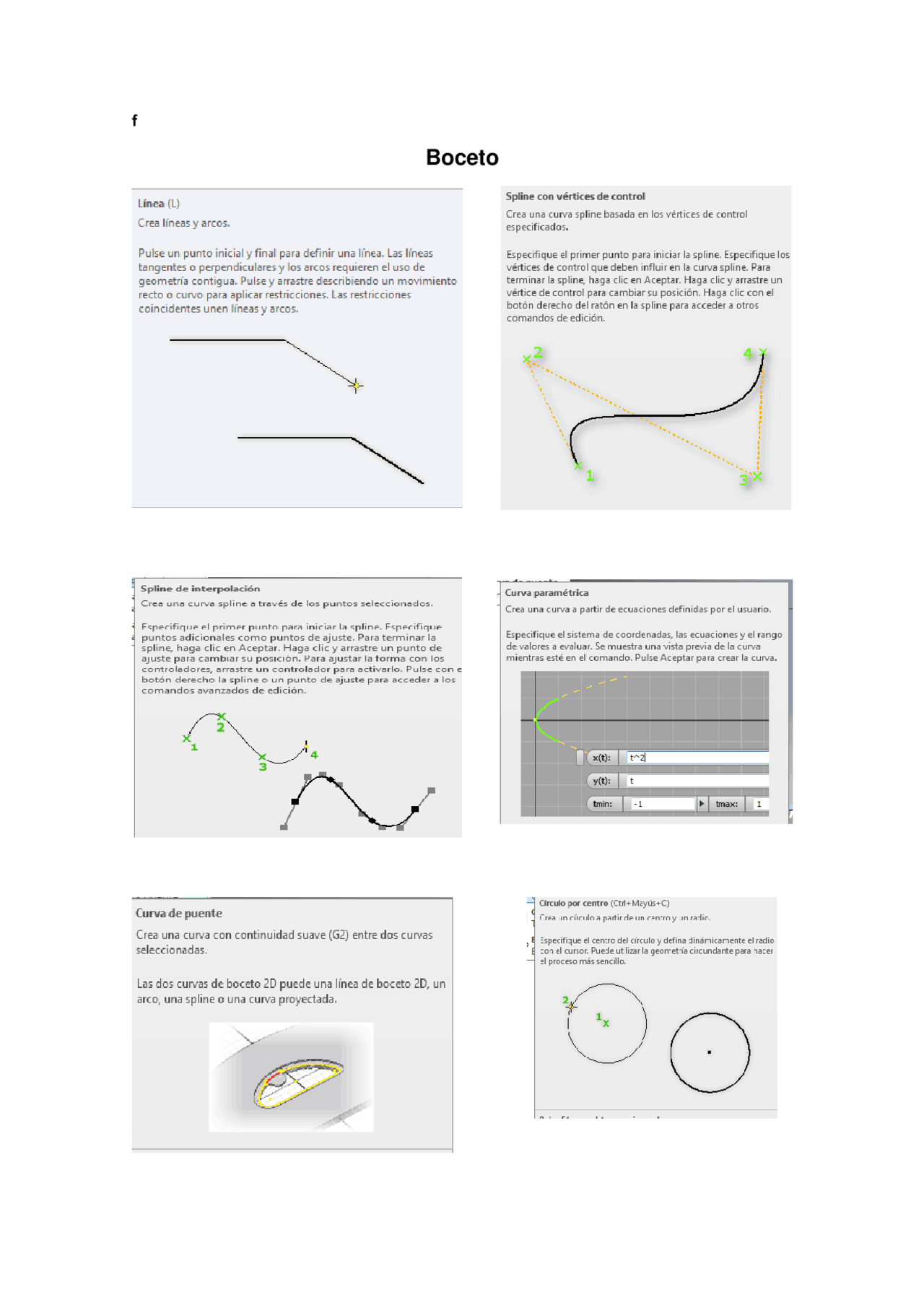

Boceto

Boceto Línea (L) Crea líneas y arcos. Pulse un punto ¡nicial y final para definir una línea. Las líneas tangentes o perpendiculares y los arcos requieren el uso de geometría contigua. Pulse y arrastre describiendo un movimiento recto o curvo para aplicar restricciones. Las restricciones coincidentes unen líneas y arcos. Spline de interpolación Crea una curve spline a través de los puntos seleccionados. Especifique el primer punto para iniciar la spline. Especifique puntos adicionales como puntos de ajuste, Para terminar la spline, haga clic en Aceptar. Haga clic y arrastre un punto de ajuste para cambiar su posición. Para ajustar la forma con los controladores, arrastre un controlador para activarlo. Pulse con e botén derecho la spline o un punto de ajuste para acceder a los comandos avanzados de edición IN 2 3 Curva de puente Crea una curva con continuidad suave (G2) entre dos curvas seleccionadas. Las dos curvas de boceto 2D puede una línea de boceto 2D, un arco, una spline o una curva proyectada. Spline con vértices de control Crea una curva spline basada en los vértices de control especificados, Especifique el primer punto para iniciar la spline. Especifique los vértices de control que deben influir en la curva spline. Para terminar la spline, haga clic en Aceptar, Haga clic y arrastre un vértice de control para cambiar su posición. Haga clic.con el botón derecho del ratón en la spline para acceder a otros comandos de edición, Curva paramétrica Crea una curva a partir de ecuaciones definidas por el usuario. Especifique el sistema de coordenadas, las ecuaciones y el rango devalores a evaluar, Se muestra una vista previa de la curva mientras esté en el comando, Pulse Aceptar para crear la curva. Círculo por centro (Ctt+ Mayus+C) Crea imcísculo a partirle um centro y an radio + Especifique el censro del circulo y defina dinámicamente el radio zon el cursor, Puede utlizarla georretía ciicundante para nazer ai proceso mássencillo,
