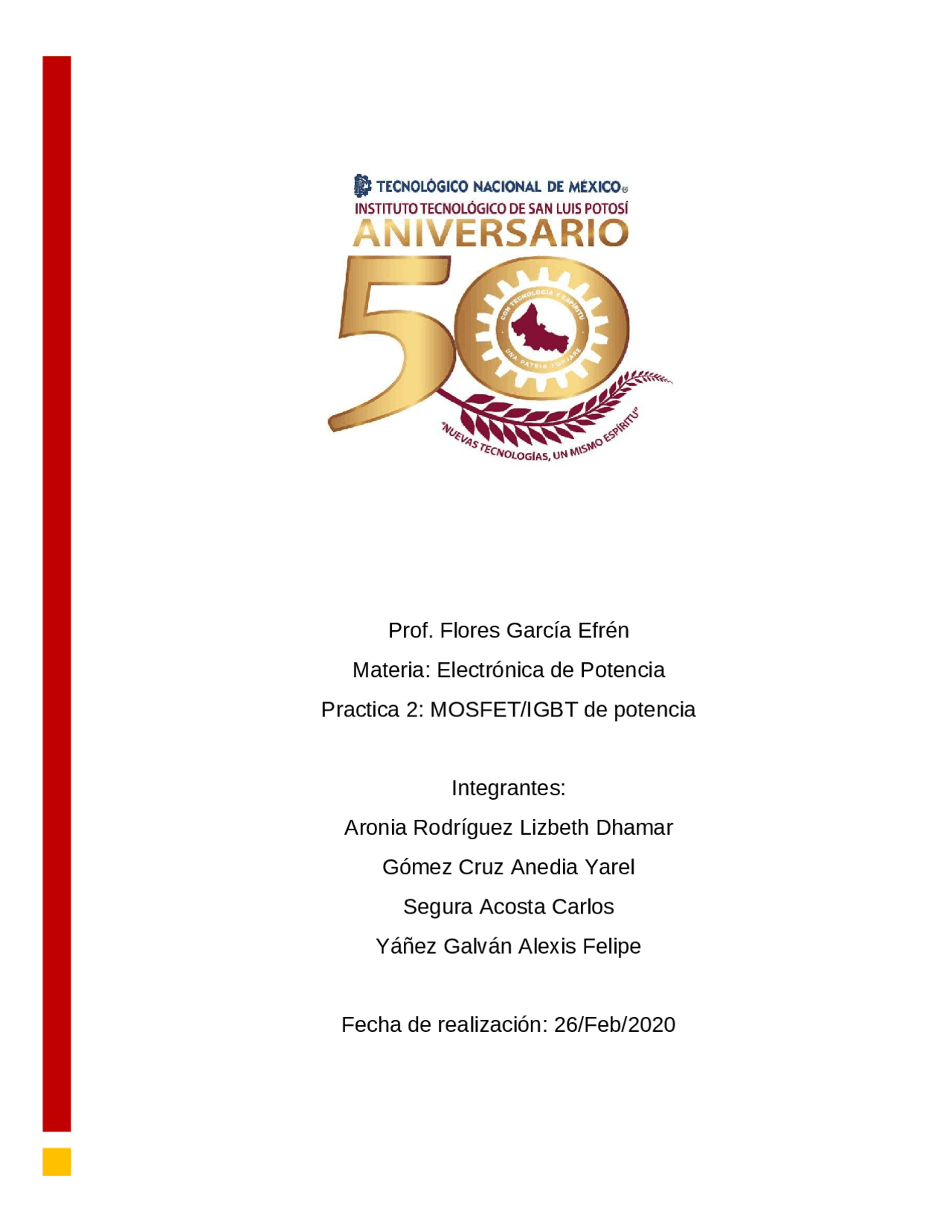

Prof. Flores García Efrén
Materia: Electrónica de Potencia
Practica 2: MOSFET/IGBT de potencia
Integrantes:
Aronia Rodríguez Lizbeth Dhamar
Gómez Cruz Anedia Yarel
Segura Acosta Carlos
Yáñez Galván Alexis Felipe
Fecha de realización: 26/Feb/2020
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga Práctica 2: Control de Velocidad de Motor de CD usando MOSFET/IGBT de Potencia y más Tesis en PDF de Programación Informática solo en Docsity!

Prof. Flores García Efrén

Materia: Electrónica de Potencia

Practica 2: MOSFET/IGBT de potencia

Integrantes:

Aronia Rodríguez Lizbeth Dhamar

Gómez Cruz Anedia Yarel

Segura Acosta Carlos

Yáñez Galván Alexis Felipe

Fecha de realización: 26/Feb/

MOSFET/IGBT DE POTENCIA

Objetivo Mediante un arreglo de dos transistores NPN (BC557) y un transistor PNP (BC547), y un generador de pulsos, poder controlar la velocidad de un motor de CD, utilizando un MOSFET (IRF840) o un IGBT de potencia, con el cual nosotros podamos hacer transcurrir alta corriente. Análisis Al mandar un pulso a través de Q1, el cual genera un switcheo de corriente que pasa por el emisor mandando otro pulso a la unión de las dos bases de la configuración de medio puente (bootstrop), esto para poder conmutar más fácil los MOSFET en el lado alto del puente inversor pues esto no se lograría si solo se aplicara el mínimo voltaje de activación de la entrada Gate o compuerta, y así poder conectar el motor de CD. Desarrollo Una vez armado, el circuito, conectamos el osciloscopio para ver el comportamiento de los pulsos y el comportamiento del motor, esto con respecto al ciclo del trabajo (los pulsos) que recibe el MOSFET. Como podemos ver en la imagen de abajo, podemos ver el ancho de pulso que llegada de la base de la unión de los dos transistores (en la parte bootstrop). La rampa que se nota al final, es dada ya que al momento de que se genera un switcheo por parte del transistor que esta antes de este arreglo.

El MOSFET utilizado fue el IRF840 debido a sus especificaciones de 8A y 500V. Simulación En la simulación podemos apreciar en tres puntos distintos del circuito el comportamiento de la señal a través de este. En base a este comportamiento podemos ver de una mejor manera la explicación de arriba, ya que las señales se muestran bajo condiciones especiales.

Conclusión A lo largo de esta práctica se observó el comportamiento de trabajo de un MOSFET de potencia. Al inicio se conectaron los transistores a una fuente de 15v la cual arrojo los pulsos del circuito el tiempo que tardaba en el encendido el MOSFET y en su apagado. Posteriormente se conectó el motor a una fuente hp que le pudiera administrar un voltaje de 90. Se observó la variación de velocidad modificando el ancho de pulso. Aronia Rodríguez Lizbeth Dhamar En el circuito realizado se observó el comportamiento del MOSFET, en donde este se comporta como un interruptor debido a los transistores NPN Y PNP, cuando el segundo transistor NPN este conduciendo en saturación también el MOSFET y el PNP no conduce y viceversa cuando el segundo transistor no conduzca, el MOSFET bloquea la corriente; esto se representa en las gráficas cada pulso que da el MOSFET y como al controlar el ancho de pulso con el generador cambian los tiempos de respuesta de acuerdo a la velocidad del motor. Gomez Cruz Anedia Yarel Como podemos ver, esta práctica tienes varias aplicaciones, empezando desde el uso del circuito de bootstrop, ya que este es un circuito que podemos usar para poder conectar cargas flotantes, sin problema, además que se puede decir que este circuito funciona como un PWM pero de potencia, ya que también podemos observar que regulando el ancho de pulso podemos variar la velocidad de un motor de CD. Segura Acosta Carlos En conjunto con la práctica realizada podemos concluir con este ejercicio, que el uso de este circuito, puede ser muy útil en la vida laborar, y nos ayuda a entender de la mejor manera como es que pueden llegar a funcionar equipos utilizado en la industria como lo son los variadores de velocidad, ya que este circuito con ayuda de bootstrop y una señal pulsante tipo escalón, se pudo variar la velocidad de un motor, con tan solo modificar el ciclo de trabajo de nuestra señal tipo escalón. Yáñez Galván Alexis Felipe
