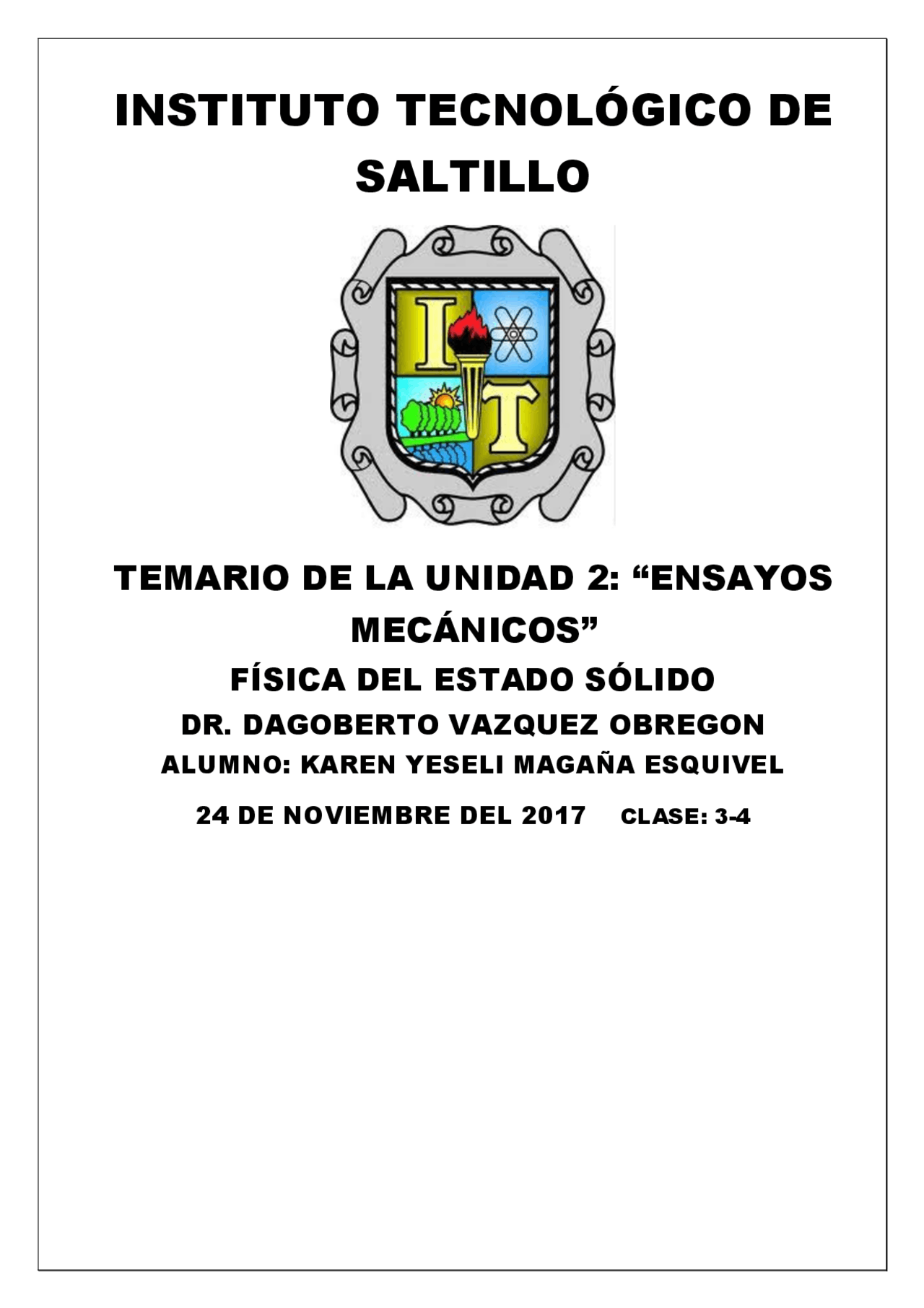

INSTITUTO TECNOLÓGICO DE
SALTILLO
TEMARIO DE LA UNIDAD 2 : “ENSAYOS
MECÁNICOS”
FÍSICA DEL ESTADO SÓLIDO
DR. DAGOBERTO VAZQUEZ OBREGON
ALUMNO: KAREN YESELI MAGAÑA ESQUIVEL
24 DE NOVIEMBRE DEL 2017 CLASE: 3- 4
TEMARIO UNIDAD 2 ENSAYOS MECANICOS
1 - El alargamiento y la estricción son medidas directas de la: a) Resistencia. b) Ductilidad. c) Tenacidad. d) Dureza. 2 - Durante el ensayo de tracción podemos decir que la deformación es elástica cuando: a) La deformación es proporcional a la tensión. b) Al representar la tensión en función de la deformación se observa una relación lineal. c) El camino recorrido durante la carga y descarga es el mismo. d) Todas son correctas. 3 - El módulo de elasticidad puede ser interpretado como: a) El límite máximo a alcanzar antes de que el material entre en deformación plástica. b) La resistencia de un material a la deformación elástica. c) La ductilidad del material durante la deformación plástica. d) La relación entre el alargamiento relativo porcentual y el porcentaje de reducción de área. 4 - Para determinar la dureza de los aceros templados pueden emplearse los procedimientos: a) HV o HRc. b) HB. c) HRb. d) Las distintas escalas son equivalentes y puede utilizarse cualquiera de ellas. 5 - Una probeta de tracción presenta una sección inicial de 8 mm 2 y una longitud inicial de 50 mm. El esfuerzo máximo en el ensayo de tracción vale 4000 Newtons. Tras la rotura, presenta una sección de 4 mm^2 y una longitud de 75 mm. 5 .1 La carga de rotura vale: a) 4000 N. b) 500 MPa. c) 1000 MPa. d) 125 Kg/mm 2. 5 .2 El alargamiento vale: a) 75 mm. b) 25 mm. c) 25%. d) 50%. 5 .3 La estricción vale: a) 4 mm^2. b) 200 %. c) 100 %. d) 50 %. 6 .- Una probeta de tracción con longitud inicial de 100 mm, presenta tras la rotura una longitud de 133 mm. El alargamiento valdrá: a) 33 %. b) 133 %. c) 33 mm. d) 133 mm. 7 - Una de las limitaciones del ensayo de dureza Brinell se debe a que: a) No se puede utilizar con materiales blandos. b) Se deforma excesivamente la bola si el material es muy duro. c) La superficie debe estar perfectamente pulida. d) Debe realizarse una precarga inicial. 8 - Un alta estricción en el ensayo de tracción es indicativo de: a) Bajo alargamiento. b) Alta tenacidad. c) Alta carga de rotura. d) Alto límite elástico.
11 un acero tiene un módulo de elasticidad de 200 GPa y un límite elástico de 360 MPa. Una varilla de este material de 12 mm 2 de sección y 80 cm de longitud se cuelga verticalmente con una carga en el extremo de 1800 N. a) ¿Recuperará el alambre la longitud primitiva si le quitamos la carga? R=SI YA QUE Ꝺ ES MENOR A 360 MPa b) Calcular el alargamiento unitario en estas condiciones. (Ꝺ=0.75 x 10 -^3 ) c) Diámetro mínimo de una barra de este material que sometida a una carga de 5. 10 4 N no experimente deformación permanente. (R=0.00133 m) 12 Calcular en un ensayo Brinell la dureza de un acero al carbono. Se utilizó bola de 10 mm y carga de 3000 kp, obteniéndose una huella de 4 mm de diámetro. (R= 229kp/mm^2 )
13 determinar la carga que, aplicada en un ensayo de dureza Brinell con bola de 5 mm de diámetro produciría en la probeta de un material (HB 40) una huella de 1.2 mm de diámetro. ¿Cuál es la constante de ensayo? (P=45.9 kp, Ce= 1.84 kp/mm^2 ) 14 En un ensayo de dureza Vickers se ha utilizado una carga de 30 kp, obteniéndose 0,320 y 0,324 mm para las diagonales de la huella. Calcúlese la dureza. (HV=536.55kp-mm-^2 )
16 calcular el esfuerzo usual en ingeniería, en el SI de unidades, de una barra de 1,50 cm de diámetro que está sometida a una carga de 1200 kg. (Ꝺ=66.6 MPa)
17 a partir de la curva tensión-deformación de la probeta de latón mostrada en la figura, determinar: a) El módulo de elasticidad. (107 GPa) b) El límite elástico para una deformación del 0.002. (240MPa) c) La carga máxima que puede soportar una probeta cilíndrica con un diámetro original de 11.5 mm. (103.9 mm^2 ) d) El cambio en la longitud de una probeta originalmente de longitud 125 mm que es sometida a una tensión de tracción de 375 MPa. (13.75 mm)
19 para un determinado latón, la tensión a la cual comienza la deformación plástica es 345 MPa y el módulo de elasticidad es 103 GPa. Calcular: a) ¿Cuál es el máximo esfuerzo que puede aplicarse a una probeta con una sección de 13 mm de diámetro, sin que se produzca la deformación plástica? (45.793 N) b) Si la longitud original de la probeta es de 75 mm, ¿cuál es la máxima longitud que puede ser estirada sin causar deformación plástica? (0.25 mm)
20 una estructura de 15 cm 2 de sección debe soportar sin deformar plásticamente 460 kN, y soportar al menos antes de romper 1010 kN. a) ¿De cuál de los materiales de la tabla siguiente puede realizarse la estructura? (Ti) b) Calcular el diámetro mínimo del redondo necesario para el caso de seleccionar el acero inoxidable 304 (53 mm)
