Proyecto 1 bloque en V doble, Ejercicios de Diseño gráfico

Proyecto 1 bloque en V doble planos

Tipo: Ejercicios

2021/2022

Subido el 01/10/2022

daniel-mateo-cardona-serna
daniel-mateo-cardona-serna 🇨🇴

2 documentos

1 / 4

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1
pf3
pf4

Vista previa parcial del texto

¡Descarga Proyecto 1 bloque en V doble y más Ejercicios en PDF de Diseño gráfico solo en Docsity!

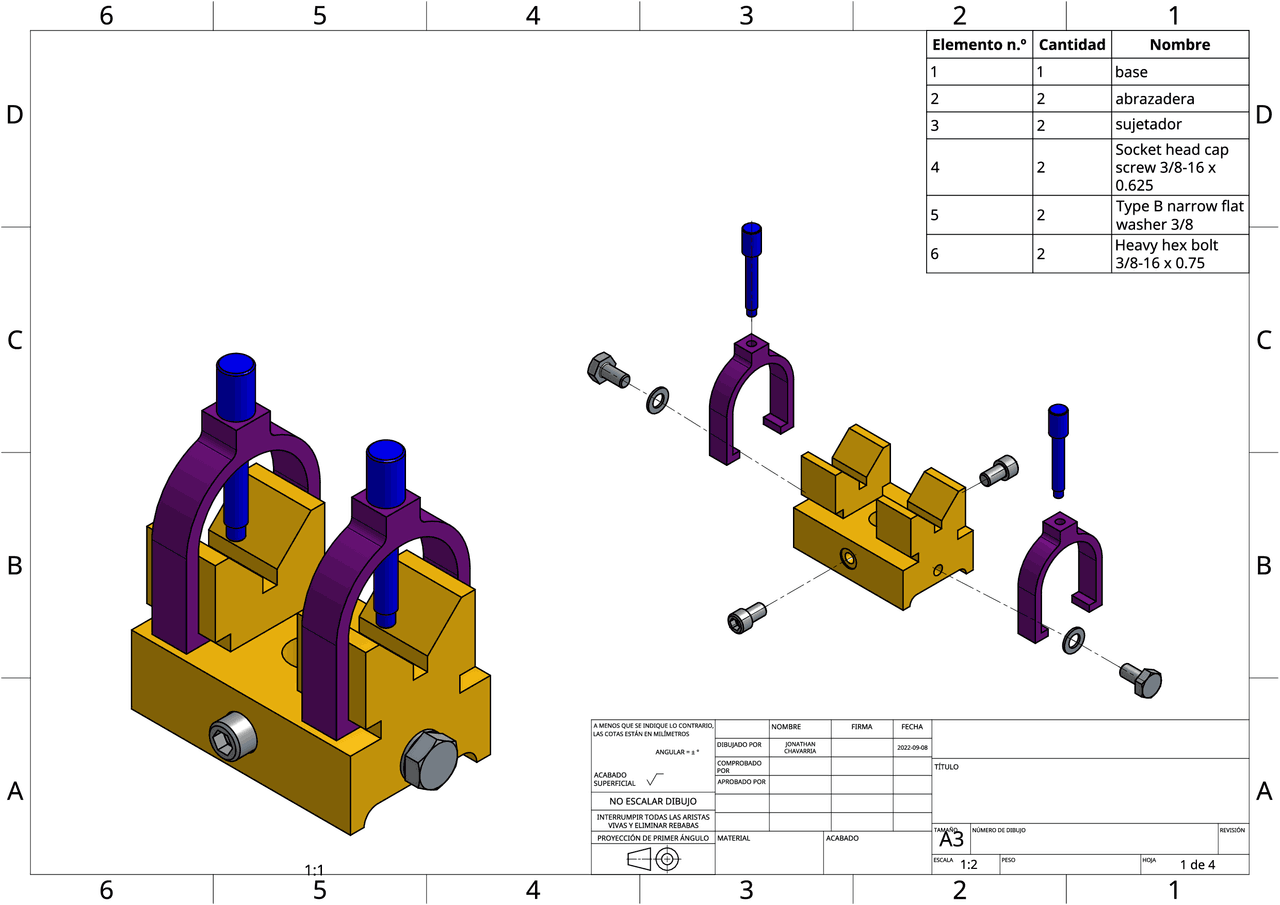

2 1 Elemento n.* | Cantidad Nombre 1 1 base 2 2 abrazadera 3 2 sujetador Socket head cap 4 2 screw 3/8-16 x 0.625 5 2 Type B narrow flat washer 3/8 6 2 Heavy hex bolt 3/8-16x 0.75 AMENOS QUE SE INDIQUE LO CONTRARIO, NOMBRE FIRMA FECHA LAS COTAS ESTÁN EN MILÍMETROS DIBUJADO POR JONATHAN ANGULAR =<* » CHAVARRIA 2022-09-08 COMPROBADO POR TÍTULO ACABADO SUPERFICIAL APROBADO POR NO ESCALAR DIBUJO INTERRUMPIR TODAS LAS ARISTAS VIVAS Y ELIMINAR REBABAS TAMÁRg, > [número DE DIBUJO REVISIÓN PROYECCIÓN DE PRIMER ÁNGULO | MATERIAL ACABADO A3 ESCALA q. Peso Hoja 1d 1:2 ed 3 2
