CLIENTE:
REVISIONES
FECHA:
REVISÓ Y APROBÓ
NOMBRE PLANO CLAVE
N° CORRECCIONES
SIMBOLOGIA HIDRAULICA
PROYECTO:
Nombre y dirección de la empresa
PROYECTISTA O DIBUJANTE:
EMPRESA :
N-° PLANO: ESC:
ALBERTEC
Av. Vallarta # 4960 Jardines Vallarta [email protected]
A & J NOMAD
ARQUITECTONICO ARQ - 01
Arq. Jonathan Salinas Càrdenas

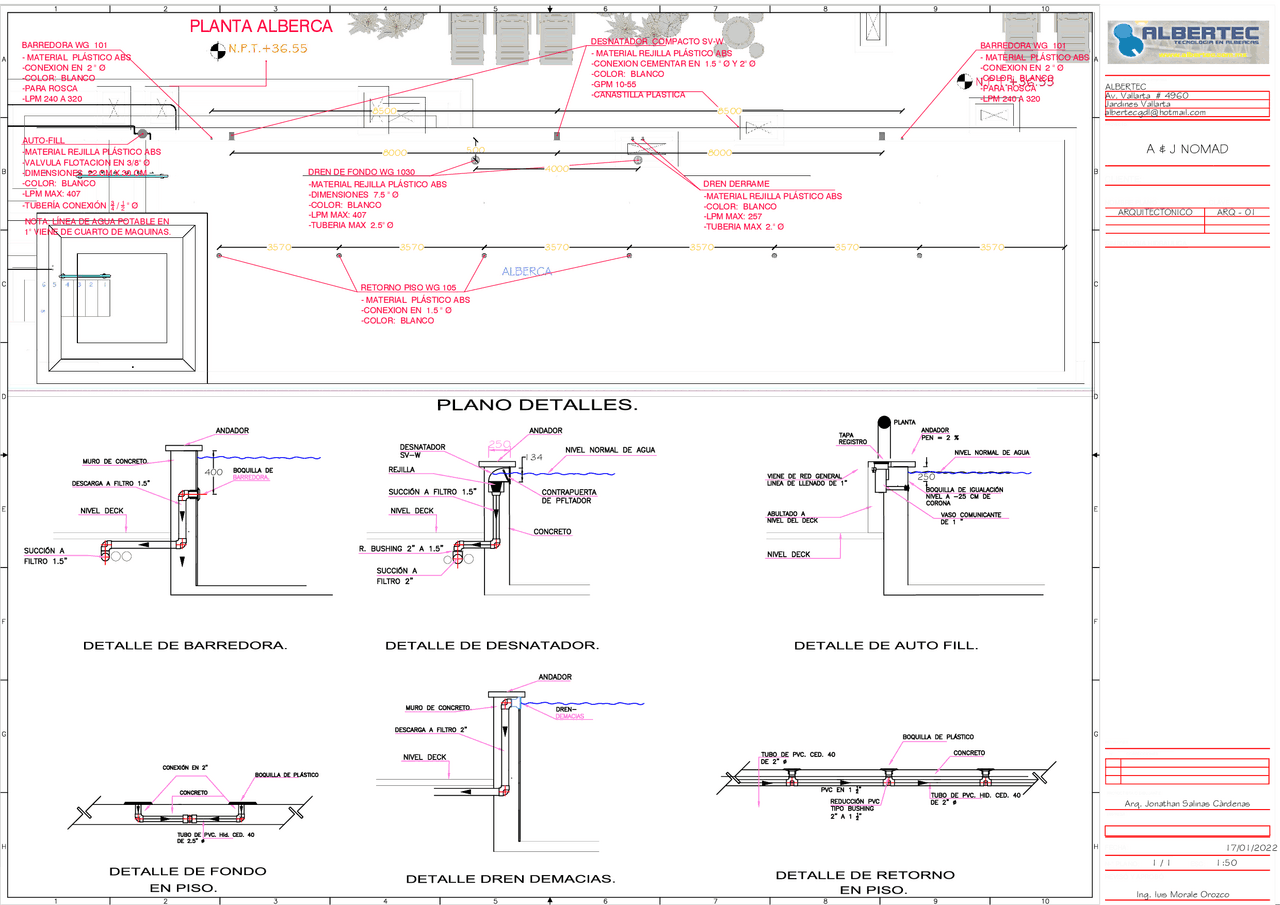

PLANTA ALBERCA
DETALLEDE BARREDORA.
DETALLE DERETORNO
EN PISO.
DETALLEDE AUTO FILL.
DETALLE DEFONDO
EN PISO.
PLANO DETALLES.
DREN DE FONDO WG 1030
-MATERIAL REJILLA PLÁSTICO ABS
-DIMENSIONES 7.5 " Ø
-COLOR: BLANCO
-LPM MAX: 407
-TUBERIA MAX 2.5" Ø
RETORNO PISO WG 105
- MATERIAL PLÁSTICO ABS
-CONEXION EN 1.5 " Ø
-COLOR: BLANCO
AUTO-FILL
-MATERIAL REJILLA PLÁSTICO ABS
-VALVULA FLOTACION EN 3/8" Ø
-DIMENSIONES 22 CM X 30 CM
-COLOR: BLANCO
-LPM MAX: 407
-TUBERÍA CONEXIÓN 34 / 12 " Ø
BARREDORA WG 101
- MATERIAL PLÁSTICO ABS
-CONEXION EN 2 " Ø
-COLOR: BLANCO
-PARA ROSCA
-LPM 240 A 320
DREN DERRAME
-MATERIAL REJILLA PLÁSTICO ABS
-COLOR: BLANCO
-LPM MAX: 257
-TUBERIA MAX 2." Ø
BARREDORA WG 101
- MATERIAL PLÁSTICO ABS
-CONEXION EN 2 " Ø
-COLOR: BLANCO
-PARA ROSCA
-LPM 240 A 320
DETALLEDE DESNATADOR.
DESNATADOR COMPACTO SV-W
- MATERIAL REJILLA PLÁSTICO ABS
-CONEXION CEMENTAR EN 1.5 " Ø Y 2" Ø
-COLOR: BLANCO
-GPM 10-
-CANASTILLA PLASTICA
DETALLEDREN DEMACIAS.
NOTA: LÍNEA DE AGUA POTABLE EN
1" VIENE DE CUARTO DE MAQUINAS.
CLIENTE:
REVISIONES
FECHA:
REVISÓ Y APROBÓ
NOMBRE PLANO CLAVE
N° CORRECCIONES
SIMBOLOGIA HIDRAULICA
PROYECTO:
Nombre y dirección de la empresa
PROYECTISTA O DIBUJANTE:
EMPRESA :
N-° PLANO: ESC:
ALBERTEC
Av. Vallarta # 4960 Jardines Vallarta [email protected]
A & J NOMAD
ARQUITECTONICO ARQ - 01
Arq. Jonathan Salinas Càrdenas
PLANTA JACUZZY
PLANO DETALLES.
DREN DE FONDO WG 1030
-MATERIAL REJILLA PLÁSTICO ABS
-DIMENSIONES 7.5 " Ø
-COLOR: BLANCO
-LPM MAX: 407
-TUBERIA MAX 2.5" Ø
2 SUCCIÓN DE SEGURIDAD
-MATERIAL REJILLA PLÁSTICO ABS
-COLOR: BLANCO
-LPM MAX: 257
-TUBERIA MAX 2." Ø
DETALLES HIDROMASAJE & AIREADORES.
L / 2
L / 2
L / 2
L / 2
L / 2
2 DESNATADOR COMPACTO SV-W
- MATERIAL REJILLA PLÁSTICO ABS
-CONEXION CEMENTAR EN 1.5 " Ø Y 2" Ø
-COLOR: BLANCO
-GPM 10-
-CANASTILLA PLASTICA
9 HIDRO-JET WG 602
- MATERIAL PLÁSTICO ABS
-CONEXION EN 1 " Ø
LINEA AIRE
-CONEXION EN 1.5 " Ø
LINEA AGUA
-COLOR: BLANCO
9 AERIADOR WG 806
- MATERIAL PLÁSTICO ABS
-CONEXION EN 1 " Ø
LINEA AIRE
-COLOR: BLANCO
6 RETORNO WG 101
- MATERIAL PLÁSTICO ABS
-CONEXION EN 1.5 " Ø Y 2 " Ø
-3 ORIFICION DE SALIDA
INTERCAMBIABLES(^12 " 1" Y
DEVIADOR A 90ª
-COLOR: BLANCO
- LPM 100
DETALLES FONDO & DESNATADOR.
BOTON POWER TOUCH
-MATERIAL PLÁSTICO ABS
-DIMENSIONES 2.2 " Ø
-COLOR: BLANCO
-SEÑAL CON AIRE SIN RIESGOS
ELECTRICO.
-CONEXION A MANGUERA 1/8"
CLIENTE:
REVISIONES
FECHA:
REVISÓ Y APROBÓ
NOMBRE PLANO CLAVE
N° CORRECCIONES
SIMBOLOGIA HIDRAULICA
PROYECTO:
Nombre y dirección de la empresa
PROYECTISTA O DIBUJANTE:
EMPRESA :
N-° PLANO: ESC:
ALBERTEC
Av. Vallarta # 4960 Jardines Vallarta [email protected]
A & J NOMAD
HIDRAULICOS H - 01
Arq. Jonathan Salinas Càrdenas
CUARTO MÁQUINAS PARA EQUIPOS DE FILTRADO - NADO & CASCADA. DIM 1.90X2.00 MTS
NOTAS 1.- El N.P.T. del cuarto de maquinas debera estar como minimo 0.80 m B.N.E.A. para el mejor funcionamiento de los equipos 2.- Se requiere en el cuarto de maquinas linea de llenado para reposicion de agua en piscinas de 1/2" (4 gpm) 3.- Se requiere linea de drenaje para retrolavados de 2" y un carcamo de achique de 50 x 50 x50 cm 4.- Todos los diametros de las tuberias estan expresados en pulgadas 5.- Las dimensiones de las bases para bombas, filtros y/o calentadores se daran en obra 6.- La tuberia a utilizar sera pvc hidraulico cedula 40
NOTA: LÍNEA DE DRENAJE EN 2"
PROPORCIONADA A PIE DE EQUIPO
POR EL CLIENTE
LÍNEA DREN PVC SANITARIO. 2" A
DRENAJE POR GRAVEDAD PEND. 1%.
LÍNEA RETORNO DE SOLAR Y
BOMBA CALOR PVC HID, 3"/C
LÍNEA RETORNO ALBERCA
PVC HID, 2"/C
R 2.5" A 1.5"
LÍNEA FONDO A BOMBA DE
FILTRADO PVC HID, 2"/C
LÍNEAS DESNATADOR SUCCIÓN A
FILTRO PVC HID, 2"/C
LÍNEA BARREDORA SUCCIÓN A
FILTRO PVC HID, 1.5"/C
NOTA: LÍNEA DE AGUA POTABLE EN
1" VIENE DE CUARTO DE MAQUINAS.
LÍNEA RETORNO ALBERCA
PVC HID, 2.5"/C
LÍNEA RETORNO ALBERCA
PVC HID, 1.5"/C
R. BUSHING
PVC HID, 2" A 1.5"
LÍNEA RETORNO DE SOLAR Y
BOMBA CALOR PVC HID, 2.5"/C
LÍNEA FONDO A BOMBA DE
FILTRADO PVC HID, 2"/C
LÍNEAS DESNATADOR SUCCIÓN A
FILTRO PVC HID, 2"/C
LÍNEA SUCCIÓN SEGURIDAD A BOMBA
HIDROMASAJE PVC HID, 2"/C
LÍNEA HIDROMASAJE & AIRE
PVC/C40 HIDRO, 1.5" & AIRE1"
LÍNEA RETORNO HIDROMASAJE VIENE
CUARTO MAQ. PVC HID, 2.5"/C
R 2" A 1.5"
R 2" A 1.5"
R 2" A 1.5"
R 2" A 1.5"
R 2" A 1.5"
R 2" A 1.5"
R 2" A 1.5"
Rejilla de succion de Fondo Hayward
Boquilla de Barredora Cycolac
anti-atrape, en cycolac circular de 7.5" nivel de instalacion -1.50 (FONDOALBERCA 4 pzas)
conexion de 1.5", cycolac, tapon roscable
Auto Fill AquaLevel Empotrable Socket de puerto línea de ecualización de 1″.
Dren de Derrame Cycolac conexion de 2", nivel de instalacion -1.20 (FONDOALBERCA 2 pzas)
nivel de instalacion -0.40 (MURO/ALBERCA 2 pzas)
nivel de instalacion +-0.00 (CORONA/ALBERCA 1 pzas)
Alberca instalacion nivel -1.20^ Boquilla de Piso Interwater^ 1.5" nivel de instalacion -1.30 (LOSA/ALBERCA 6 pzas)
Desnatador para hidromasaje/fuentes conexion de 2",
Boquilla Hidromasaje Hayward Cuerpo “T” para jet giratorio 1 1/2″ nivel de instalacion -1.20 (FONDOALBERCA 9 pzas) (WG601 adicional)
nivel de instalacion +-0.00 (CORONA/ALBERCA 5 pzas)
NOTA: LAS DIMENSIONES DE LA LOSA
ALBERCA DEBERÁ SER POR LO MENOS
15 CM ESPESOR PARA HOGAR
INSTALACIONES HIDRÁULICAS
LÍNEAS DE AIRE VIENE CUARTO MAQ.
PVC HID, 2"/C
CLIENTE:
REVISIONES
FECHA:
REVISÓ Y APROBÓ
NOMBRE PLANO CLAVE
N° CORRECCIONES
SIMBOLOGIA HIDRAULICA
PROYECTO:
Nombre y dirección de la empresa
PROYECTISTA O DIBUJANTE:
EMPRESA :
N-° PLANO: ESC:
Av. Vallarta # 4960 Jardines Vallarta [email protected]
A & J NOMAD
UBICACION EQUIPOS E - 01
Arq. Jonathan Salinas Càrdenas
FILTRO ARENAS
PENTAIR 36" INDIAN.
GABINETE
OZONO
CLORADOR +
CELDA DE SAL
BASE 20 CM ALTURA.
CENTRO DE CARGA QOD, 12
CIRCUITO, SOBREPONER,
2F, 4H, 120/240 V~
FUENTE DE PODER
TRANSFORMADO 120V
Ac /12V Dc 300W / 10 A.
PLANO CUARTO M.
ELEVACION CUARTO M.
PUERTA DE INGRESO
BAY-PASS ELECTRONICO
ALBERCA & JACUZZY.
MANI-FODL 5 VÁLVULAS
PVC 4-2"+1-1.5".
NOTA: LÍNEA DE DRENAJE EN
2" PROPORCIONADA A PIE DE
EQUIPO POR EL CLIENTE
PRE-FILTRO CICLÓN
BOMBA 0 a 3 HP INTELLIFLO TRIFASICA 220V/ 60Hz
AUTOMATA EASY TOUCH
CALDERA A GAS LP
MASTERTHEMP 400.
CUARTO MÁQUINAS PARA EQUIPOS DE FILTRADO - NADO & CASCADA. DIM 1.90X2.00 MTS
CAUDAL REQUERIDO EN EL FILTRO 388 LPM
EQUIPO DE FILTRADO & HIDROMASAJE FILTRO DE ARENA PRESION DE TRABAJO DEde 36" de diametro3.50KG/CM2.CONSTRUIDO PARA
NOTAS 1.- El N.P.T. del cuarto de maquinas debera estar como minimo 0.80 m B.N.E.A. para el mejor funcionamiento de los equipos 2.- Se requiere en el cuarto de maquinas linea de llenado para reposicion de agua en piscinas de 1/2" (4 gpm) 3.- Se requiere linea de drenaje para retrolavados de 2" y un carcamo de achique de 50 x 50 x50 cm 4.- Todos los diametros de las tuberias estan expresados en pulgadas 5.- Las dimensiones de las bases para bombas, filtros y/o calentadores se daran en obra 6.- La tuberia a utilizar sera pvc hidraulico cedula 40
MOTOBOMBA CENTRIFUGA PARA EL FILTRADO INTELIFLOW 3HP 2F-S2. MARCA 2 FASES 230/V NCLUYE TRAMPA DE PELO Requiere: - Base Concreto
- Pastilla termicaArrancador
Requiere: - Base Concreto
01 pzas
01 pzas
Bomba de Calor ULTRAtEMP PENTAIR de 108,000 btu's 220 volts45 Amp. Requiere: - Base Concreto
02 pzas
PRE-FILTRO15L. PARA PURGARSE CENTRIFUGO MULTI CICLON. Requiere: - Valvula esfera
- Mantenimiento filtroPurgado de filtro
- Prescion Minima50 lpm - 3 m3/hr - 13.2 gpm
01 pzas
LA INGENIERÍA ELÉCTRICA DE
CIRCUITO ILUMINACIÓN EN CUARTO
DE MÁQUINAS SU SISTEMA
CONSTRUCTIVO SERÁ EN TUBO
CONDIUT TIPO PESADO 1" Ø.
INGENIERÍA ELÉCTRICA DE CIRCUITO
AUTOMATIZACION SU SISTEMA
CONSTRUCTIVO SERÁ EN CONDIUT IPO
PESADO EN 3/4" Ø & 1" Ø
ELEVACION CUARTO M.
ISOMETRICO CUARTO M.
COMPRESOR AIRE 2 HP.
BOMBA 0 a 4 HP PIRANHA TRIFASICA 220V / 60Hz
MANI-FODL 5 VÁLVULAS
& VALVULA 3 VIAS
BAY-PASS ELECTRONICO
ALBERCA & JACUZZY.
BASE 20 CM ALTURA.
PRE-FILTRO CICLÓN
BOMBA 0 a 3 HP INTELLIFLO TRIFASICA 220V/ 60Hz
COMPRESOR AIRE 2 HP.
BOMBA 0 a 4 HP PIRANHA TRIFASICA 220V / 60Hz BASE 20 CM ALTURA.
FILTRO ARENAS
PENTAIR 36" INDIAN.
CENTRO DE CARGA QOD, 12
CIRCUITO, SOBREPONER,
2F, 4H, 120/240 V~
FUENTE DE PODER
TRANSFORMADO 120V
Ac /12V Dc 300W / 10 A.
BAY-PASS MANUAL
A TRATAIENTO.
BAY-PASS MANUAL
A TRATAIENTO.
GABINETE
OZONO
CLORADOR +
CELDA DE SAL
AUTOMATA
EASY TOUCH
BAY-PASS MANUAL
A TRATAIENTO.
BAY-PASS ELECTRÓNICO
ALBERCA & JACUZZY.
FUENTE DE PODER
TRANSFORMADO 120V
Ac /12V Dc 300W / 10 A.
CENTRO DE CARGA QOD, 12
CIRCUITO, SOBREPONER,
2F, 4H, 120/240 V~
FILTRO ARENAS
PENTAIR 36" INDIAN.
COMPRESOR AIRE 2 HP.
COMPRESOR AIRE 2 HP.
BOMBA 0 a 4 HP PIRANHA TRIFASICA 220V / 60Hz
BASE 20 CM ALTURA.
CALDERA A GAS LP
MASTERTHEMP 400.
CALDERA A GAS LP
MASTERTHEMP 400.
BASE 20 CM ALTURA.
PRE-FILTRO CICLÓN
BOMBA 0 a 3 HP INTELLIFLO TRIFASICA 220V/ 60Hz
FILTRO ARENAS
PENTAIR 36" INDIAN.
BAY-PASS ELECTRONICO
ALBERCA & JACUZZY.
BAY-PASS MANUAL
A TRATAIENTO.
COLADERA PARA
ESCURIMIENTOS 2".
COLADERA PARA
ESCURIMIENTOS 2".
NOTA: LÍNEA DE DRENAJE EN
2" PROPORCIONADA A PIE DE
EQUIPO POR EL CLIENTE
BAY-PASS ELECTRÓNICO
SOLAR O ALBERCA.
VALVULA CHECK 3".
BAY-PASS ELECTRÓNICO
SOLAR O ALBERCA.
BAY-PASS ELECTRÓNICO
SOLAR O ALBERCA.
VALVULA CHECK 3".
BAY-PASS ELECTRÓNICO
SOLAR O ALBERCA.
CALDERA A GAS LP
MASTERTHEMP 400.
DUCTO 6" PARA
EXTRACCIÓN DE
GAS QUEMADO.
DUCTO 6" PARA
EXTRACCIÓN DE
GAS QUEMADO.
DUCTO 6" PARA
EXTRACCIÓN DE
GAS QUEMADO.
DUCTO 6" PARA
EXTRACCIÓN DE
GAS QUEMADO.
MOTOBOMBA CENTRIFUGA PARA EL FILTRADOPIRANHA 4HP 3F-S2. MARCA 3 FASES 230/V NCLUYE TRAMPA DE PELO Requiere:- Base Concreto
- Pastilla termicaArrancador
01 pzas
NOTA: LÍNEA DE AGUA POTABLE EN
1" A PIE DE EQUIPO DONDE SE
REQUIERA.
NOTA: LÍNEA DE AGUA POTABLE EN
1" A PIE DE EQUIPO DONDE SE
REQUIERA.
CLIENTE:
REVISIONES
FECHA:
REVISÓ Y APROBÓ
NOMBRE PLANO CLAVE
N° CORRECCIONES
SIMBOLOGIA HIDRAULICA
PROYECTO:
Nombre y dirección de la empresa
PROYECTISTA O DIBUJANTE:
EMPRESA :
N-° PLANO: ESC:
TORRE TOREO
Av. Vallarta # 4960 Jardines Vallarta [email protected]
A & J NOMAD
E ISOMETRICO EI - 01
Arq. Jonathan Salinas Càrdenas
REGISTRO E 06 PZA
LAMPARA LED 06 PZA
LA INGENIERÍA ELÉCTRICA DE
CIRCUITO ILUMINACIÓN EN CUARTO
DE MÁQUINAS SU SISTEMA
CONSTRUCTIVO SERÁ EN TUBO
CONDIUT TIPO PESADO 3/4" Ø.
INGENIERÍA ELÉCTRICA DE CIRCUITO
ILUMINACIÓN DESPUÉS DE REGISTRO
ELECTRO SU SISTEMA CONSTRUCTIVO
SERÁ EN MANGUERA PVC 3/4" Ø
DETALLEDE LÁMPARA
SUB-ACUATICA
NOTA: LÍNEA ELÉCTRICA EN 1" 12V / 60Hz VIENE DE CUARTO DE MAQ. REGISTRO ELÉCTRICO ABS en jardinera del proyecto
REFLECTOR LED SPIRIT 12V
RBG
TUBO CONDIUT PESADO
PVC 1"
REGISTRO ELÉCTRICO ABS repartidos de carga DC 12V N.R +5 cm sobre agua
REGISTRO ELÉCTRICO ABS repartidos de carga DC 12V N.R +5 cm sobre agua
REGISTRO ELÉCTRICO ABS repartidos de carga DC 12V N.R +5 cm sobre agua
REFLECTOR LED SPIRIT 12V
RBG
REFLECTOR LED SPIRIT 12V
RBG
NOTA: "LA NORMA UVIE"
REQUIERE QUE LOS REGISTROS DE
ILUMINARIA SE DISPONGAN A 0.40 CM
SOBRE NIVEL DE AGUA & SEPARACIÓN
DE 1.20 MTS DEL CUERPO DE AGUA
NOTA: "LA NORMA UVIE"
REQUIERE QUE LOS REGISTROS DE
ILUMINARIA SE DISPONGAN A 0.40 CM
SOBRE NIVEL DE AGUA & SEPARACIÓN
DE 1.20 MTS DEL CUERPO DE AGUA
TUBO CONDIUT PESADO
PVC 1"
AUTO-FILL
CLIENTE:
REVISIONES
FECHA:
REVISÓ Y APROBÓ
NOMBRE PLANO CLAVE
N° CORRECCIONES
SIMBOLOGIA HIDRAULICA
PROYECTO:
Nombre y dirección de la empresa
PROYECTISTA O DIBUJANTE:
EMPRESA :
N-° PLANO: ESC:
ALBERTEC
Av. Vallarta # 4960 Jardines Vallarta [email protected]
A & J NOMAD
TOMAS HIDRAULICAS TH - 01
Arq. Jonathan Salinas Càrdenas
NOTA: LÍNEA DE AGUA EN 1"
PROPORCIONADA A PIE DE
EQUIPO POR EL CLIENTE
LÍNEA DEMASIAS PVC 2" A DRENAJE POR GRAVEDAD. NOTA: LÍNEA DE DRENAJE EN 2" PROPORCIONADA A PIE DE EQUIPO POR EL CLIENTE
NOTA: LÍNEA DE DRENAJE EN 2" PROPORCIONADA A PIE DE EQUIPO POR EL CLIENTE
NOTA: LÍNEA DE AGUA EN 1" PROPORCIONADA A PIE DE EQUIPO POR EL CLIENTE
VISTA ISOMETRICO DEMASIAS
VISTA ISOMETRICO TOMA LLENADO
TUBO SANITARIO. 2" C/40 A DRENAJE A PIE DE EQUIPO POR GRAVEDAD
TUBO PVC HID 1" C/40 A LÍNEA DE AGUA DE RED HABITACIONAL VIENE CUARTO MAQUINAS
