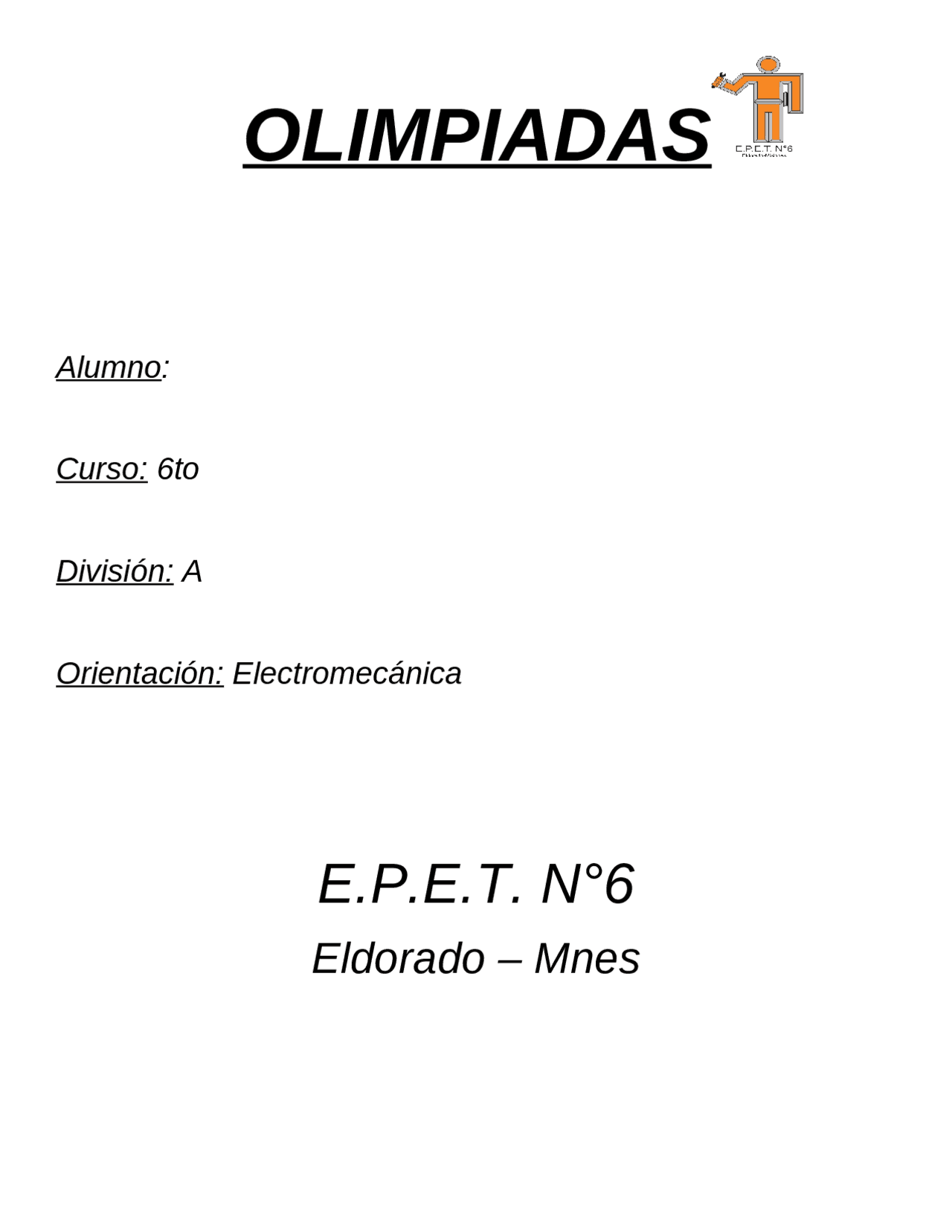

OLIMPIADAS

Alumno:

Curso: 6to

División: A

Orientación: Electromecánica

E.P.E.T. N°

Eldorado – Mnes

INTRODUCCION:

Como alumnos del sexto año A orientado en electromecánica de la E.P.E.T. N°6 de la ciudad de

Eldorado Misiones, y por motivo de tener la oportunidad de presentar un proyecto para resolver una

situación problemática. En esta ocasión, elegimos realizar las modificaciones correspondientes a un

taller que nos presentan.

La idea de esto sería poder contar en el futuro con las condiciones óptimas para trabajar contando

con un taller bien organizado y planteado de una manera correcta para mantener un ambiente de

trabajo ideal y poder así tener la posibilidad de producir aún más.

Este taller por su organización nos ofrece en una misma planta poder realizar trabajos como tornear,

cortar, soldar, etc., y no propagar las altas temperaturas y la contaminación sonora al exterior.

Esto sería un gran avance para la industria ya que es una problemática muy presente en la mayoría

de las empresas de dicho rubro.

Esto sería un gran avance para la industria ya que es una problemática muy presente en la mayoría

de las escuelas con dicha modalidad.

Creemos que nuestro proyecto satisface las necesidades de la institución y a su vez se mantiene en

un modelo similar al de nuestro colegio.

Los requisitos para que las pymes puedan dar este paso son los siguientes:  Tener CUIT  Tener clave fiscal nivel 2 o superior  Estar inscripto en el Monotributo o en el Régimen General (en Ganancias y en IVA)  Estar adherido a TAD (Trámites a distancia). Para realizar el proceso de adhesión a "Trámites de distancia", hay que tener en cuenta que es una plataforma que permite al ciudadano realizar trámites ante la Administración Pública de manera virtual desde una computadora, pudiendo gestionar y realizar el seguimiento de los mismos sin la necesidad de tener que acercarse a la mesa de entrada de un Organismo. Pasos para registrar las pymes Para registrar las pymes como corresponde, se deben seguir una serie de pasos:

**1. Entrar al sitio de AFIP con tu CUIT y Clave Fiscal.

2. Entrar al Administrador de Relaciones de Clave Fiscal.
3. Hacer clic en la opción "Habilitar Servicio".
4. Seleccionar el logo de AFIP y, en Servicios Interactivos, busca y selecciona el servicio "PYMES Solicitud de Categorización y/o Beneficios".
5. Hacer clic en "Confirmar".
6. Para que el servicio aparezca en tu menú, tenés que cerrar la sesión y volver a ingresar con tu Clave Fiscal.
7. Entrar al servicio "PYMES", hacer clic en "Nuevo" y controlá que la información sea correcta.
8. Completar el formulario 1272 que se despliega que varía si se tratade responsable Inscripto, IVA exento, monotributista, o si tiene participación patrimonial con otras empresas.
9. Se podrá ver la respuesta a la solicitud de inscripción en el Registro en el Domicilio Fiscal Electrónico de AFIP y se recibirá el Certificado PyMEs en la bandeja de notificaciones de Trámites a Distancia. En caso de que esa información no sea recibida, se puede descargar ingresando el número de transacción. En caso de que se haya olvidado el número de transacción, también se puede recuperar siguiendo una serie de pasos:

• En AFIP, ingresar al servicio "PYMES Solicitud de Categorización y/o Beneficios" y hacer clic en "Aceptar".
• En "Acciones", hacer clic en el menú desplegable y seleccionar "Acuse".
• Hacer clic sobre el ícono de PDF y volver a mirar el comprobante. Certificado MiPyME Es un documento que se podrá obtener una vez que la persona finalice la inscripción de cualquiera tipo de pymes al registro. Además de acreditar la condición como pymes ante la AFIP, el Ministerio de Desarrollo Productivo y terceros organismos e instituciones, lo que permite es acceder a financiamiento, beneficios impositivos y programas de asistencia para la empresa. Vigencia y recategorización de pymes**

La vigencia del certificado de pymes es desde su emisión y hasta el último día del cuarto mes posterior al cierre de ejercicio. Para renovarlo, se deben recategorizar las pymes durante ese mes. Para descargar y consultar el certificado de pymes, la empresa deberá ingresar a la Plataforma de Trámites a Distancia (TAD). A partir de abril 2020, la renovación en el Registro de Empresas MiPyME será automática para aquellas empresas que tengan presentadas las declaraciones juradas de IVA y de Cargas Sociales de los últimos 3 ejercicios. Las únicas que deberán terminar su trámite manualmente serán aquellas que sean parte de un grupo económico, tengan vinculación con empresas extranjeras o sean IVA exento. Cálculos para instalación eléctrica y materiales

Cálculo de Área por sectores

Sector 1: 9,62m x 27,17m = 261,37m

Sector 2: 9,37m x 18,9m = 184,65m

Sectores 3 y 4: 4,62m x 5,95m = 27,48m

Sector 5: 4,55m x 9,42m = 48,11m

Sectores 6 y 7: 4,65m x 4,92m = 22,87m

Sectores 8 y 9: 4,65m x 14,32m = 66,58m

Sector 10: 3,1m x 2,7m = 8,37m

Sector 11: 2,7m x 4,07m = 10,98m

Calculo de iluminancia por sectores

Fórmula: lum = lux * m

Sector 1: 500lux * 261,37m2 = 130685lum / 8800lum => 15 lámparas

Sector 2: 500lux * 184,65m2 = 92325lum / 8500lum => 11 lámparas

Sectores 3 y 4: 100lux * 27,48m2 = 2748lum / 2600lum => 1 lampara

Sector 5: 500lux * 48,11m2 = 24055lum / 4400lum => 6 lámparas

Sectores 6 y 7: 200lux * 22,87m2 = 4574lum / 2600lum => 2 lámparas

Sectores 8 y 9: 500lux * 66,58m2 = 33290lum / 8800lum => 4 lámparas

Sector 10: 200lux * 8,37m2 = 1674lum / 2600lum => 1 lampara

Sector 11: 350lux * 10,98m2 = 3843lum / 4400lum => 1 lampara

Cálculos de intensidad por sectores y selección de la sección de conductores para cada sector

Sector 1: 1500W / 220V = 6,81A => conductor multipolar enterrado de 1,5mm

Sector 2: 1100W / 220V = 5A => conductor multipolar enterrado de 2,5mm

CALCULO Y SELECCIÓN DE COMPRESOR HERRAMIENTAS Y CARACTERISTICAS TECNICAS. 1_ Amoladora neumática: consumo de aire= 3,8CFM; presión de aire=90psi; velocidad 11000 rpm. 2_ Llave de impacto neumatico: consumo de aire= 4,4CFM; presión de aire=90psi; velocidad 7500 rpm. 3_ Soplete para pintar: consumo de aire= 3.8CFM; presión de aire= 70psi. CALCULO DE CONSUMO: 3,8 CFM +3,8 CFM+ 4,4 CFM= 12 CFM MAS 30% POR POSIBLES AMPLIACIONES 100%_____________12 CFM 30%_______________ 30 X 12 CFM/ 100= 3,6 CFM CONSUMO TOTAL= 12 CFM + 3,6 CFM= 15,6 CFM 1 CFM ____________ 28,361 L/min 15,6 CFM___________ 15,6 FCM X 28,361/ 1 = 441,729 L/min JUSTIFICACION: Dado al consumo total de las herramientas + un 30% por posibles ampliaciones, y teniendo en cuenta los costos del mercado. La selección es de un compresor a piston con las siguientes prestaciones: NOMBRE CODIGO POTENCIA HP AIRE ASPIRADO L/min VOLT LUBRICADO CILINDROS PRESION BAR DIMENSIONES PESO KG NB5/5,5FT500AP N5NN701NUA105 5,5 500 400 SI 2 15 1550X590X 181 CATALOGO SITASA ( Suministros Industriales del Tajo SA)

Arranque automático del compresor trifásico

El siguiente diagrama es la conexión de un tablero para arranque automático del compresor, el cual cuenta con los siguientes

omponentes:

• Fusible tripolar
• Contactor tripolar
• Protección para motor
• Fusible unipolar
• Pulsador de Parada de emergencia
• Pulsador de parada
• Sensor de la presión máxima
• Sensor de nivel de aceite

Compresor:

V= 380v

F= 50Hz

P= 4100w

Fp= cos φ = 0,

Φ= cos-1(0,7)= 45,57°

Q= P × Tanφ = 4100w × 45,57°

Q= 4182,3 VAR

Φ= cos-1(0.95)= 18,19°

Qf= P × Tanφ= 4100w × 18,19°

Qf= 1347,2 VAR

Qc= ( Q – Qf )=

Qc= (4182 – 1347,2) VAR

Qc= 2835,1 VAR

C= Qc / 377 ×( v )^

C= 2835,1 / 377 × (380)^

C= 4,6 μF

Para corregir un factor de potencia Φ de 0,7 a un factor de 0,95 se necesita un capacitor de 4,6μF

Segueta:

V= 240v

F= 60Hz

P= 890w

Fp= cos φ = 0,

Φ= cos-1(0,7)= 45,57°

Q= P × Tanφ = 890w × 45,57°

Q= 907,8 VAR

Φ= cos-1(0.95)= 18,19°

Qf= P × Tanφ= 980w × 18,19°

Qf= 292,4 VAR

Qc= ( Q – Qf )=

Qc= (907,8 – 292,8) VAR

Qc= 615,4 VAR

C= Qc / 377 ×( v )^

C= 615,4 / 377 × (380)^

C= 2,8μF

Para corregir un factor de potencia Φ de 0,7 a un factor de 0,95 se necesita un capacitor de 2,8μF

Perforadora de banco:

V= 220v

F= 50Hz

P= 250w

Fp= cos φ = 0,

Φ= cos-1(0,7)= 45,57°

Q= P × Tanφ = 250w × 45,57°

Q= 255 VAR

Φ= cos-1(0.95)= 18,19°

Qf= P × Tanφ= 250w × 18,19°

C= 1678,6 / 377 × (380)^

C= 2,78μF

Para corregir un factor de potencia Φ de 0,7 a un factor de 0,95 se necesita un capacitor de 2,78μF

CODIGO INVENTARIO MAQUINAS:

SDC001 SEGUETA MECANICA

RT001 RODILLO TRANSPORTADOR

TP001 TORNO PARALELO

TP002 TORNO PARALELO

RT002 RODILLO TRANSPORTADOR

PDB001 PERFORADORA DE BANCO

CODIGO MAQUIN

AS

CADA CUANTO TIEMPO DE MATENIMIENTO

SDC001 SEGUTA MECANICA

SDC001 afilado o cambio de la herramienta de corte semanalamente 30 min SDC001 Motor: SDC001 Controlar desgaste de correas especificado por el vendedor 30 min SDC001 Controlar alineación de poleas mensualemente 15 min SDC001 Ejes motrices: SDC001 Engrasar rodamientos mensualmente 15 min SDC001 Controlar estado de retenes de bancadas mensualmente 15 min SDC001 Controlar estado de rodamientos especificado por el vendedor 30 min SDC001 Sistema de transmision de potencia: SDC001 Controlar alineación de poleas mensualemente 15 min SDC001 Controlar desgaste de correas especificado por el vendedor 30 min SDC001 Controlar bomba hidráulica de refrigerante mensualemente 15min RT001 RODILLO TRANSPORTADOR RT001 Motor: RT001 Controlar desgaste y tensión de correas especificado por el vendedor 30 min RT001 Controlar alineación de poleas mensualmente 15 min RT001 controlar rodamientos del motor especificado por el vendedor 45 min RT001 Reductor RT001 Controlar ajuste y estado de piñones semanalmente 15 min RT001 Controlar estado y tensado de cadena de transmision semanalmente 15 min RT001 Controlar nivel deaceite y cambiar si es necesario mensualmente 15 min RT001 Controlar estado de rodamientos especificado por el vendedor 30 min RT001 Cadena de transmision: RT001 Controlar eslabones de unión y seguros semanalmente 15 min RT001 controlar desgaste de los eslabones especificado por el vendedor 15 min RT001 Ejes de cilindros de tensado y tracción: RT001 Controlar alineación de cilindros y cinta samanalmente 30 min RT001 Controlar estado de rodamientos especificado por el vendedor 45 min TP001 TORNO PARALELO TP001 Lubricación de los carros móviles y de las guías de deslizamiento semanalmente 15min TP001 revision de los rodamientos del motor cabezal y cambio si es necesario. especificado por el vendedor 30 min TP001 mantenimiento de todo el sistema eléctrico cada 6 meses 45 min TP001 Rectificado de la bancada, eje transversal y chirrión cada 6 meses 30 min TP001 Cambio de rodamientos en el cabezal o ejes secundarios del mismo especificado por el vendedor 30 min TP001 Alineamiento del cabezal, para evitar la conicidad semanalmente 15 min TP001 Alineamiento del contrapunto semanalmente 15 min TP001 Cambio o reparación de los husillos y sustitución de los rodamientos especificado por el vendedor 30 min TP001 Rectificación y rasqueteado de la bancada, eje Z y X cada 6 meses 30 min TP001 Inspección de la bomba de refrigerante y nivel del refrigerante mensualmente 30 min TP001 Cambiar de aceite, engrasar engranes Mensualmente 25 min TP001 revision de la correa principal y cambio de la misma. especificado por el vendedor 30 min TP002 TORNO PARALELO

TP002 Lubricación de los carros móviles y de las guías de deslizamiento Semanalmente 15min TP002 revision de los rodamientos del motor cabezal y cambio si es necesario. especificado por el vendedor 30 min TP002 mantenimiento de todo el sistema eléctrico cada 6 meses 45 min TP002 Rectificado de la bancada, eje transversal y chirrión cada 6 meses 30 min TP002 Cambio de rodamientos en el cabezal o ejes secundarios del mismo especificado por el vendedor 30 min TP002 Alineamiento del cabezal, para evitar la conicidad Semanalmente 15 min TP002 Alineamiento del contrapunto Semanalmente 15 min TP002 Cambio o reparación de los husillos y sustitución de los rodamientos especificado por el vendedor 30 min TP002 Rectificación y rasqueteado de la bancada, eje Z y X cada 6 meses 30 min TP002 Inspección de la bomba de refrigerante y nivel del refrigerante Mensualmente 30 min TP002 Cambiar de aceite, engrasar engranes Mensualmente 25 min TP002 revision de la correa principal y cambio de la misma. especificado por el vendedor 30 min RT002 RODILLO TRANSPORTADOR RT002 Motor: RT002 Controlar desgaste y tensión de correas especificado por el vendedor 30 min RT002 Controlar alineación de poleas Mensualmente 15 min RT002 controlar rodamientos del motor y cambiarlo si es necesario especificado por el vendedor 45 min

Sistema de eliminación de residuos por la fabricación de cilindro neumático

El proceso de elaboración de cilindro neumático produce residuos de acero lo cual mediante un proceso lo se

puede dar un uso a estos.

¿Cómo se puede volverá a reutilizar las virutas producida en la elaboración de dichos cilindros?

Cada operario al realizar la limpieza de su máquina o lugar de trabajo deberá separan las virutas de acero de las

demás basuras, dichas virutas se llevaran a un lugar especifico para ello que es un contenedor ubicado en una

esquina accesible a cada operador de máquinas esta al estar completamente llena se llevara a una tolva que en la

parte inferior tendrá una cinta transportadora la que llevara hacia un sector donde se colocaran las virutas de

acero en unos moldes donde luego se pasara a comprimir las virutas con prensas hidráulicas dentro del molde

rectangular para que se quede bien compactó una vez comprimido se tendrá que retirar del molde. Después de

este proceso esos ladrillos de virutas serán lleva a un área donde se procedería a fundir el metal. Una vez

fundido el metal se procederá a verter el metal fundido a unos moldes (las formas de el molde son dependiendo

el fin para que se utilizara luego) luego al enfriarse el metal se procederá a retirar el molde y se enviarán

algunos para seguir la elaboración de cilindros neumáticos y otros que no se pueden utilizar para la elaboración

de cilindros serán vendidos a empresas o personas que le darían un buen huso.

1 - La señalización de seguridad Industrial es un mecanismo de control de riesgos, conformado por un sistema

de señales relacionadas con objetos,actividades o situaciones determinadas,y que proporcionen

indicaciones,orientaciones u obligaciones referidas a la seguridad y salud del trabajo.

Tipos de señalización

. Según su posición: vertical,se ubica en paredes,columnas y vigas,y horizontal,se ubica en la superficie de

pavimentos,pistas o veredas.

Carteleras de seguridad

Señales en color ROJO:Describen prohibiciones o restricciones,indican equipos de emergencia o contra incendios.

Señales en color AMARILLO:Asociadas con la precausión,advertencia o cuidado,se debe tener en ciertas áreas u objetos.

Señales con color VERDE:Se emplea para establecer zonas o áreas de seguridad,para identicar las vías de evacuación en

emergencias.

3-Instalaciones y equipos eléctricos.

Prevención de accidentes eléctricos
