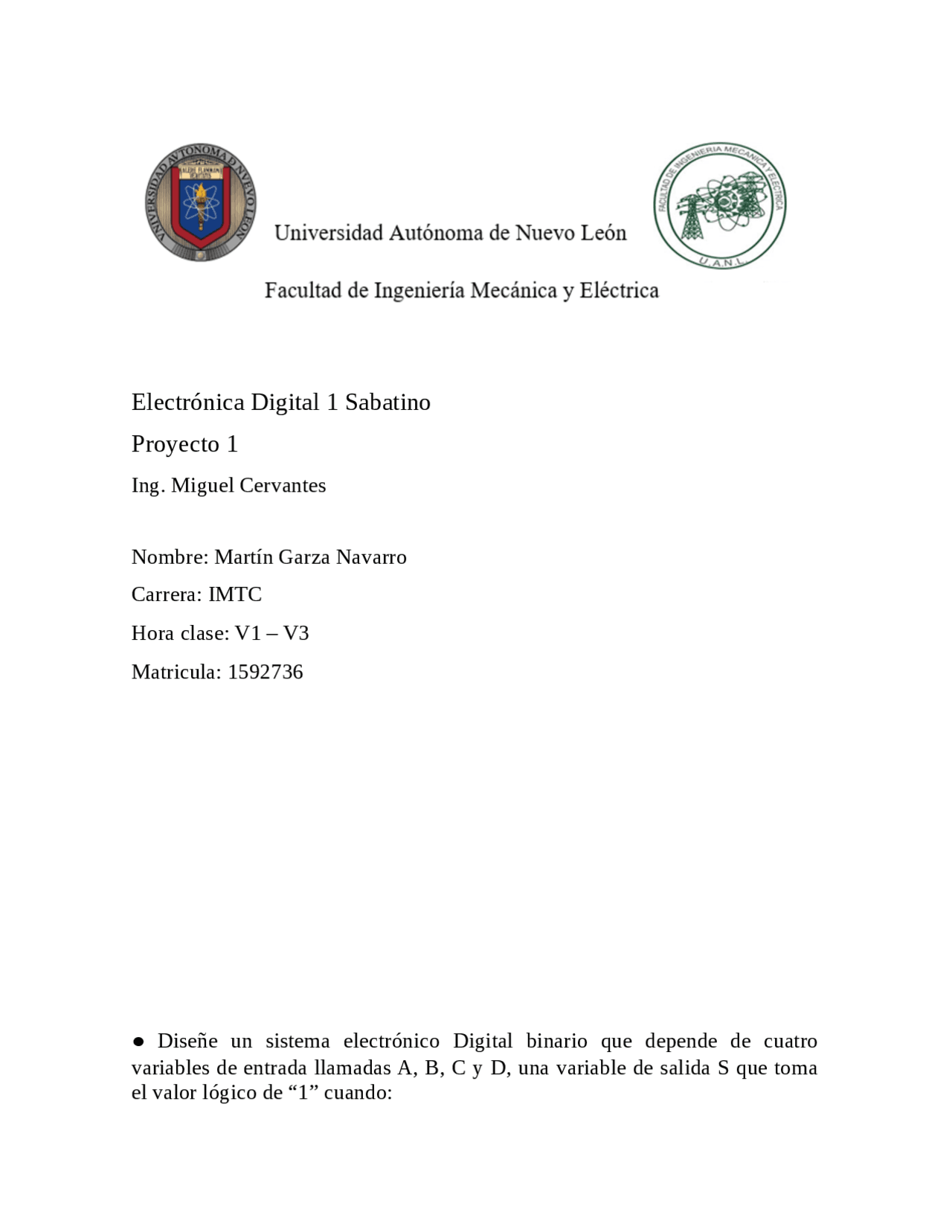

Electrónica Digital 1 Sabatino
Proyecto 1
Ing. Miguel Cervantes
Nombre: Martín Garza Navarro
Carrera: IMTC
Hora clase: V1 – V3
Matricula: 1592736
Diseñe un sistema electrónico Digital binario que depende de cuatro
variables de entrada llamadas A, B, C y D, una variable de salida S que toma
el valor lógico de “1” cuando:
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Proyecto Electronica digital y más Monografías, Ensayos en PDF de Electrónica Digital y Analógica solo en Docsity!

Electrónica Digital 1 Sabatino

Proyecto 1

Ing. Miguel Cervantes

Nombre: Martín Garza Navarro

Carrera: IMTC

Hora clase: V1 – V

Matricula: 1592736

● Diseñe un sistema electrónico Digital binario que depende de cuatro

variables de entrada llamadas A, B, C y D, una variable de salida S que toma

el valor lógico de “1” cuando:

a) En las combinaciones de entrada que tenga la misma cantidad de ceros y

unos.

b) También será uno cuando en las combinaciones de entrada exista un solo

uno en cualquiera de las variables.

c) También la salida será uno cuando todas las entradas tomen el valor de cero.

d)La salida será cero cuando no cumpla lo anterior.

Código ABEL con ecuaciones y test vectors.

Simulación en test vectors

Redacción del problema

La mundialmente conocida Subastas PEPE, dedicada a la subasta de preciadas

obras de arte, ha decidido modernizar sus instalaciones incorporando los

últimos avances en los sistemas electrónicos digitales, para lo que han

contratado sus servicios para diseñar y construir un prototipo de un sistema

digital binario, que ha de permitir realizar una subasta a ciegas controlada por

un juez.

Como andan un poco justos de presupuesto, el sistema permitirá solo la

participación en la subasta de dos personas (A y B), las cuales introducirán las

pujas en binario (de 0 a 3) mediante un sistema de micro interruptores de dos

bits (A= A1, A0 y B= B1, B0) Al comienzo de la subasta, los posibles

compradores (A o B) introducirán el valor de sus pujas en el sistema, para lo

cual dispondrán de un determinado periodo de tiempo.

Pasado este tiempo, el juez dirá “a la una, a las dos y a las tres”, pulsando en

ese momento un botón J.

La pulsación del botón J hará que por medio de uno de dos LEDs (LA, LB)

indique el ganador que propuso el valor de la puja máxima.

En caso de empate se encenderán los dos LEDs para indicarlo.

En el caso de que los dos posibles compradores no propongan puja las salidas

le LA y LB deberán de permanecer en cero.

Mientras se está realizando el proceso de puja (el botón J no esté oprimido)

estarán todos los leds apagados.

Tabla de verdad

LA= Azules LB=Rojos

M A1 A0 B1 B0 J LA LB

Diagrama de la distribucion de las terminales
