informe de prueba de permeabilidad
Tipo: Monografías, Ensayos
1 / 10
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

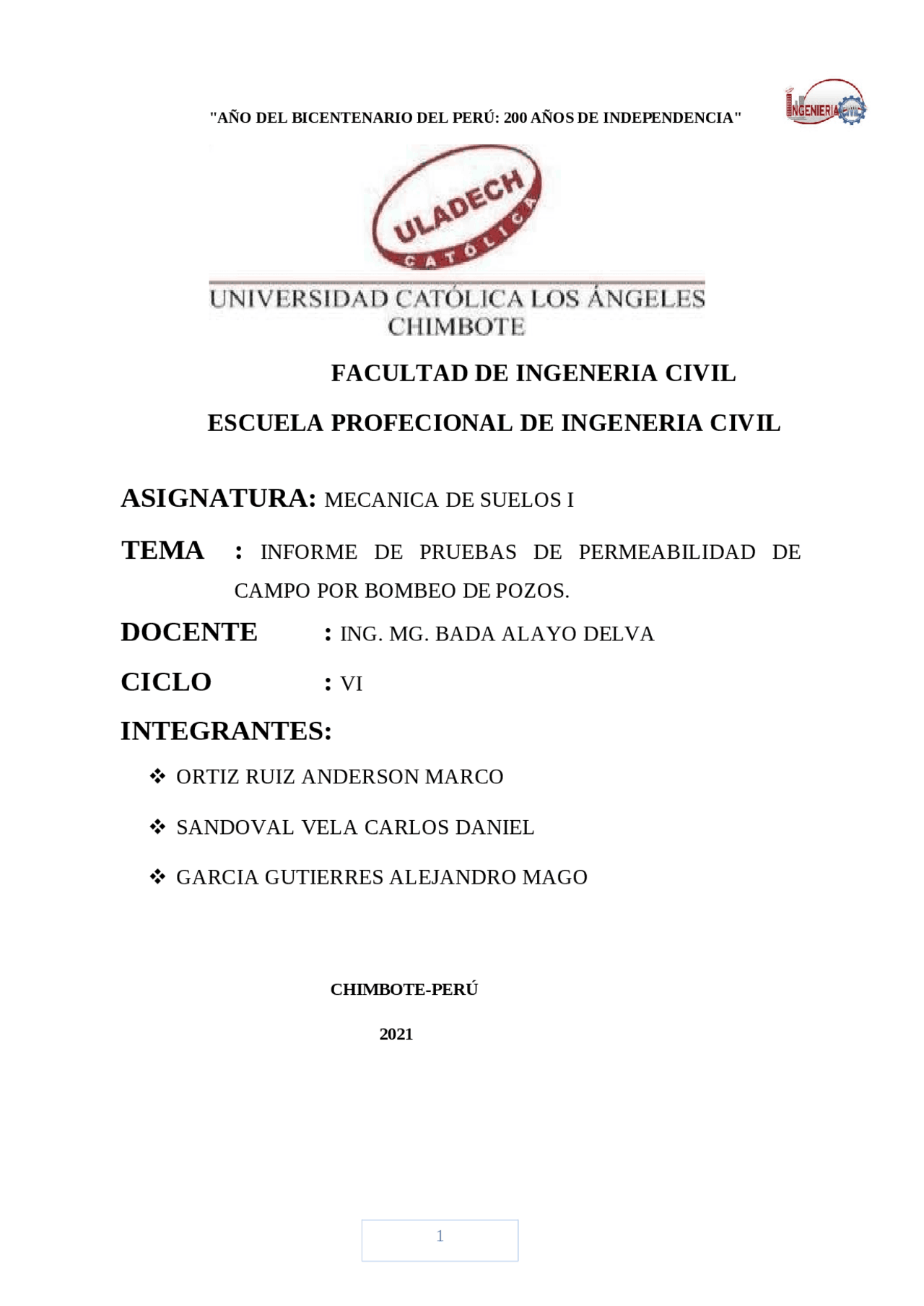

1 "AÑO DEL BICENTENARIO DEL PERÚ: 200 AÑOS DE INDEPENDENCIA"
CHIMBOTE-PERÚ 2021
Adquirir el máximo conocimiento de elementos, maquinaria y sobre el procedimiento de las pruebas de permeabilidad de campo por bombeo de pesos. 1.1 OBJETIVOS ESPECIFICOS: Determinar la permeabilidad del suelo atra vez de la prueba de bombeo de pozos. Utilizar técnicas para lograr determinación de la permeabilidad de suelo con el apoyo de un piezómetro.
En el campo, la permeabilidad de un depósito de suelos en la dirección de flujo se determina efectuando pruebas de bombeo de pozos. En general, un ensayo de bombeo precisará de un pozo de bombeo y unos piezómetros de observación. Tanto el pozo de bombeo como los piezómetros, deberán ser ejecutados con técnicas que no alteren la permeabilidad natural del suelo, evitando en cualquier caso el uso de lodos o polímeros de perforación. Aunque estas pruebas tienen su mayor aplicación en relación con las cimentaciones para presas, también pueden resultar oportunas en los trabajos de cimentación de puentes o edificios grandes, en los que se puede hacerse descender el nivel del agua freática. Se hace una prueba perforando un pozo del cual se bombea y varios otros en los cuales se observa la posición del nivel del agua.
De las medidas obtenidas en campo se conocen: Q, r1, r2, h1 y h2 , entonces se calcula la permeabilidad a partir de la ecuación. Esta ecuación solo aplica en el caso de tener un estrato permeable no confinado encima de un estrato impermeable. (3)
Coeficiente de almacenamiento: cantidad de agua que cede un prisma de acuífero de base cuadrada unitaria cuando se le deprime la unidad. Es adimensional. Su valor oscila normalmente entre 0,2 y 0,4 en acuíferos libres, oscilando entre 10-5^ y 10-3^ en los acuíferos cautivos y semi confinados, al entrar en juego los efectos mecánicos del terreno o de la propia agua. Coeficiente de permeabilidad: k , mide la facilidad para que el agua circule a través de un suelo. También se llama conductividad hidráulica, y tiene unidades de velocidad, normalmente cm/s. La permeabilidad implica una posibilidad de recorrido y exige la existencia de vacíos o huecos continuos. La permeabilidad depende de factores intrínsecos al acuífero y extrínsecos, que dependen del fluido, y son su viscosidad y su peso específico. Según Hazen, en arenas uniformes, la permeabilidad es proporcional al cuadrado del diámetro eficaz Permeabilidad equivalente horizontal: el flujo atraviesa horizontalmente un conjunto de n estratos, con una permeabilidad cada uno de ki y un espesor ei. El caudal equivalente será la suma de los caudales, por lo que la permeabilidad equivalente, kh vale lo siguiente: Permeabilidad equivalente vertical: el flujo atraviesa verticalmente un conjunto de n estratos, con una permeabilidad cada uno de ki y un espesor ei. El caudal a lo largo de los estratos, y cada estrato tendrá un gradiente distinto ii, por lo que
igualando las pérdidas de carga y despejando, obtenemos la permeabilidad equivalente kv, que vale (^) lo siguiente: Gradiente hidráulico: i , se define como la pérdida de carga (altura piezométricas) por unidad de longitud recorrida. Es un vector cuya dirección se orienta con los potenciales decrecientes. Ley de Darcy: la velocidad del fluido en medio poroso es proporcional al gradiente hidráulico a través del coeficiente de permeabilidad. No es una propiedad intrínseca del suelo y tiene unidades de velocidad. Aquí se ha supuesto un flujo laminar en medio poroso y una velocidad media a través de una sección “macroscópica” de suelo, es decir, la velocidad aparente a lo largo de las líneas de flujo. Ecuación de Laplace: modeliza un flujo estacionario en medio poroso homogéneo e isótropo de un fluido incompresible, en un suelo de peso específico constante y saturado. De difícil solución analítica, se puede resolver gráficamente dibujando dos familias de curvas ortogonales entre sí, las líneas equipotenciales ( Ψ ) y las líneas de corriente ( Φ ), que forman la red de flujo. Para dibujar la red de flujo hay que considerar que las fronteras impermeables constituyen líneas de corriente y las fronteras permeables (como una lámina de agua) es una línea equipotencial. Al cortarse ambas familias de líneas, se deben obtener “cuadrados curvilíneos”.(4) Fuerzas de filtración o de arrastre: son fuerzas másicas (fuerza por unidad de volumen) que el agua ejerce sobre el terreno al circular por sus poros. El módulo de estas fuerzas por unidad de volumen es el producto del peso específico del agua por el gradiente. La fuerza de filtración tiene la dirección y el sentido del flujo. (3)
las presiones totales y las intersticiales. Según el postulado de Terzaghi, la resistencia al
Donde kx y kz son las permeabilidades en las direcciones horizontal y vertical respectivamente. Si el suelo es isótropo con respecto a la permeabilidad, es decie que kz es igual a kx , la ecuación de simplifica de la siguiente forma.
1. Ferris, J.G.; Knowles, D.B., Brown, R.H., and Stallman, R.W. (1962). Theory of Aquifer Tests (PDF). Water Supply Paper 1536-E. U.S. Geological Survey. (en inglés). 2. Stallman, R.W. (1971). «Chapter B1» (PDF). Aquifer-Test Design, Observation, and Data Analysis. Book 3, Applications of Hydraulics. U.S. Geological Survey.(en inglés). 3. Reed, J.E. (1980). «Chapter B3» (PDF). Type Curves for Selected Problems of Flow to Wells in Confined Aquifers. Book 3, Applications of Hydraulics. U.S. Geological Survey.(en inglés). 4. Franke, 0.L.; Reilly, T.E. and Bennett, G.D. (1987). «Chapter B5» (PDF). Definition of Boundary and Initial Conditions in the Analysis of Saturated Ground- Water Flow Systems — An Introduction. Book 3, Applications of Hydraulics. U.S. Geological Survey. (en inglés)
