(JACHAORCA), ALTOS HUAYRAPATA, JACHACARCA DEL DISTRITO DE HUAYRAPATA, PROVINCIA MOHO, DEPARTAMENTO PUNO

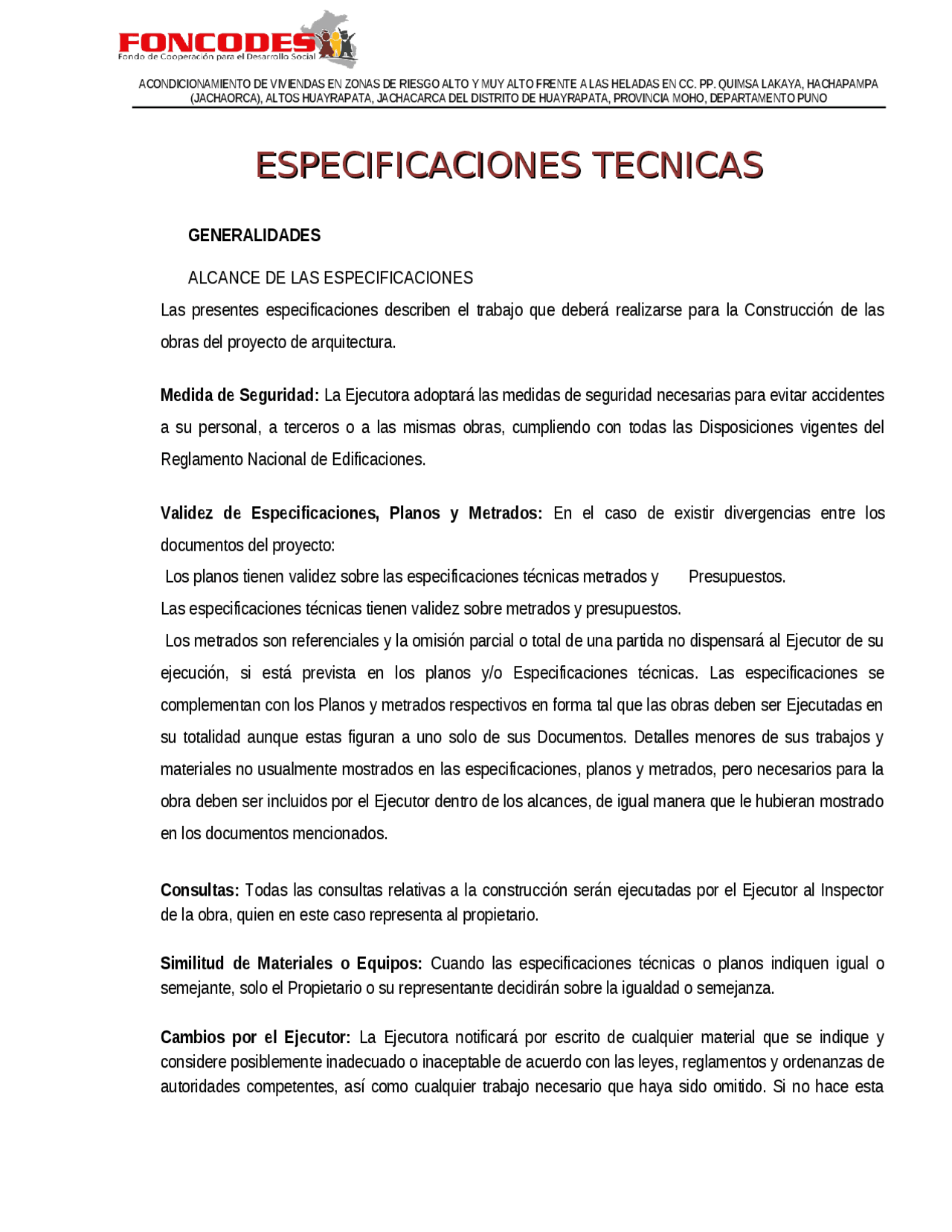

GENERALIDADES
ALCANCE DE LAS ESPECIFICACIONES
Las presentes especificaciones describen el trabajo que deberá realizarse para la Construcción de las
obras del proyecto de arquitectura.
Medida de Seguridad: La Ejecutora adoptará las medidas de seguridad necesarias para evitar accidentes
a su personal, a terceros o a las mismas obras, cumpliendo con todas las Disposiciones vigentes del
Reglamento Nacional de Edificaciones.
Validez de Especificaciones, Planos y Metrados: En el caso de existir divergencias entre los
documentos del proyecto:
Los planos tienen validez sobre las especificaciones técnicas metrados y Presupuestos.
Las especificaciones técnicas tienen validez sobre metrados y presupuestos.
Los metrados son referenciales y la omisión parcial o total de una partida no dispensará al Ejecutor de su
ejecución, si está prevista en los planos y/o Especificaciones técnicas. Las especificaciones se
complementan con los Planos y metrados respectivos en forma tal que las obras deben ser Ejecutadas en
su totalidad aunque estas figuran a uno solo de sus Documentos. Detalles menores de sus trabajos y
materiales no usualmente mostrados en las especificaciones, planos y metrados, pero necesarios para la
obra deben ser incluidos por el Ejecutor dentro de los alcances, de igual manera que le hubieran mostrado
en los documentos mencionados.
Consultas: Todas las consultas relativas a la construcción serán ejecutadas por el Ejecutor al Inspector
de la obra, quien en este caso representa al propietario.
Similitud de Materiales o Equipos: Cuando las especificaciones técnicas o planos indiquen igual o
semejante, solo el Propietario o su representante decidirán sobre la igualdad o semejanza.
Cambios por el Ejecutor: La Ejecutora notificará por escrito de cualquier material que se indique y
considere posiblemente inadecuado o inaceptable de acuerdo con las leyes, reglamentos y ordenanzas de
autoridades competentes, así como cualquier trabajo necesario que haya sido omitido. Si no hace esta
ESPECIFICACIONES TECNICAS ESPECIFICACIONES TECNICAS
(JACHAORCA), ALTOS HUAYRAPATA, JACHACARCA DEL DISTRITO DE HUAYRAPATA, PROVINCIA MOHO, DEPARTAMENTO PUNO
notificación, las posibles infracciones un omisiones, en caso de suceder, serán asumidas por el ejecutor
sin costo para la entidad.
Materiales y Mano de Obra: Todos los materiales y artículos suministrados para las obras que cubren
estas especificaciones, deberá ser nuevos, de primer uso, de utilización actual en el Mercado nacional e
internacional, toda mano de obra que se emplee en la Ejecución de los trabajos debe ser de primera
clase.
Inspección: Todo el material y la mano de obra empleada estarán sujetos a la inspección del Municipio
quien tiene el derecho de rechazar el material que se encuentra dañado, defectuoso o la mano de obra
deficiente y exigir su corrección.
Los trabajos mal efectuados deberán ser satisfactoriamente corregidos y el material rechazado deberá ser
reemplazado por otro aprobado, sin costo alguno para la entidad.
Los materiales deben ser guardados en la obra en forma adecuada sobre todo siguiendo las indicaciones
dadas por el fabricante o manuales de instalaciones. Si por no estar colocados como es debido ocasionan
daños a personas y equipos, los daños deben ser reparados por cuenta del Ejecutor, sin costo alguno
para el Propietario.
El ejecutor deberá suministrar, sin cargo adicional alguno para el propietario, todas las facilidades
razonables, mano de obra y materiales adecuados para la inspección y pruebas que sean necesarias.
Si el propietario encontrara que una parte del trabajo ya efectuado no ha sido realizado en conformidad
con los requerimientos del contrato, podrá optar por aceptar todo, nada o parte de dicho trabajo.
Trabajos: La Ejecutora tiene que notificar por escrito al Inspector de la obra sobre la iniciación de sus
labores. Deberá a la iniciación de la obra presentar al Inspector las consultas técnicas para que sean
debidamente absueltas.
Cualquier cambio durante la ejecución de la obra que obligue a modificar el proyecto original será
resultado de consulta al propietario mediante la presentación de un plano original con la modificación
propuesta. Este plano deberá ser presentado por el contratista al Inspector de la obra para conformidad y
aprobación final del propietario.
Cambios Autorizados por el Inspector: La entidad podrá en cualquier momento, por medio de una
orden escrita, hacer cambio en los planos o especificaciones técnicas. Si dichos cambios significan un
aumento o disminución en el monto en el tiempo requerido para la Ejecución, se hará un reajuste
equitativo de éstos tomando como base los precios Unitarios estipulados en el expediente ejecutivo.
Lo señalado no será impedimento para que el ejecutor continúe con los cambios ordenados.
Interferencias con los Trabajos de Otros: La Ejecutora para la ejecución del trabajo, correspondientes a
la parte arquitectónica deberá verificar cuidadosamente éste proyecto con los proyectos correspondientes
a:
(JACHAORCA), ALTOS HUAYRAPATA, JACHACARCA DEL DISTRITO DE HUAYRAPATA, PROVINCIA MOHO, DEPARTAMENTO PUNO 01.00 VIVIENDAS ACONDICIONADAS (60 UNIDADES) BAJO COLLANA
1.1 VIVIENDAS ACONDICIONADAS
Se trata de la ejecución de pared caliente, sistema de aislamiento y cocina mejorada, la pared caliente consiste en estructura colocada al exterior de la vivienda, que por medio de la energía solar y junto al sistema de aislamiento, genera confort térmico para las familias, sistema de aislamiento consiste en el remplazo de puertas y ventanas, como también de la instalación de una malla tipo arpillera que se coloca en el techo con la finalidad de conservar el color generado por la pared caliente y evitar las pérdidas de calor, cocina mejorada consiste en una estructura de barro con una chimenea y una plancha de fierro fundido, proporciona una mayor eficiencia energética y expulsa el huma nocivo, sustituye la forma de cocinar a fuego abierto.
Funcionamiento: En invierno, la radiación solar incide sobre la superficie del muro y lo calienta. Este
calor se concentra gracias al efecto invernadero que provoca el Policarbonato y calienta el aire en el
interior de la cámara. El aire caliente asciende entonces por convección y se dirige al interior de la casa
a través de los conductos superiores del muro que se abren para tal fin. A su vez, para ocupar el vacío
que se genera, el aire más fresco del interior del hogar ingresa por los orificios inferiores. Como
naturalmente el aire caliente tiende a ascender y el frío a descender, el sistema se mantiene en
funcionamiento constantemente, sin necesidad de empujar el aire con bombas o ventiladores.
El sistema sólo provoca que circule el aire frío del interior hacia la cámara de aire, en dónde se calienta
y vuelve a entrar al interior del ambiente.
Cuando la radiación solar deja de influir en este circuito, el ambiente recibe el calor a través de la inercia
térmica de la pared, que fue acumulando energía y con el paso del tiempo fue atravesando el muro para
calentarlo hacia el lado interno. De esta manera, la energía calorífica que había quedado almacenada
en la masa del muro, se va liberando poco a poco hacia la casa durante la noche.
1.1.1 RESANES DE FISURA Y TARRAJEO EN DORMITORIOS
Generalidades
Todos los muros, recibirán un tarrajeo y/o resane de fisura donde se colocara el uro trombe primario que
se ejecutará observando los mayores cuidados que aseguren la calidad del acabado por recibir.
01.01.01.01 TRAZO NIVELACIÓN INICIAL Y DURANTE LA EJECUCIÓN (unidad de medida: m²)
Descripción:
Comprende el replanteo de los planos en el terreno y nivelado, fijando los ejes de referencia y las
estacas de nivelación. Se utilizará equipo topográfico adecuado a las necesidades de la obra.
El procedimiento que se utilizará en el trazo será el siguiente:
(JACHAORCA), ALTOS HUAYRAPATA, JACHACARCA DEL DISTRITO DE HUAYRAPATA, PROVINCIA MOHO, DEPARTAMENTO PUNO
En primer lugar, se marcará los ejes y a continuación se marcarán las líneas de las cimentaciones, en
armonía con los planos de arquitectura y de estructuras. Dichos ejes deberán ser aprobados por el
Ingeniero Inspector antes de la iniciación de las excavaciones.
Método de Medición:
La unidad de medida es en metro cuadrado (m2)
Bases de Pago:
Esta partida se pagará, previa autorización del Supervisor, por metro cuadrado (m2), de trazo
nivelación y replanteo de ejes y niveles, ejecutado según las especificaciones antes descritas. La
partida será pagada de acuerdo al precio unitario del contrato, el cual contempla todos los costos de
la mano de obra, materiales, herramientas, transporte y demás insumos e imprevistos necesarios
para la ejecución de la partida
01.01.01.02 REMOCION ( unidad de medida: UND)
Descripción:
Este trabajo consiste en la remoción de los muros donde se ejecutara el muro caliente existente en las
zonas que indiquen los documentos del proyecto.
Los equipos que emplee el ejecutor en esta actividad deberán tener la aprobación previa del
Supervisor y ser suficientes para garantizar el cumplimiento de esta especificación y del programa de
trabajo.
El ejecutor no podrá iniciar la remoción sin previa autorización escrita del Supervisor, en la cual se
definirá el alcance del trabajo por ejecutar y se incluirá la aprobación de los métodos propuestos para
hacerlo.
Los trabajos deberán efectuarse en tal forma, que produzcan la menor molestia posible al beneficiario
de las zonas próximas a la obra.
Método de Medición:
La medida para la demolición y remoción ejecutada de acuerdo con los planos, la presente
especificación y las instrucciones del supervisor se harán en unidad (und).
Bases de Pago:
El pago se hará al precio unitario respectivo, estipulado en el contrato según la unidad de medida, por
todo trabajo ejecutado satisfactoriamente de acuerdo con la presente especificación, aceptado por el
Supervisor.
01.01.01.03 RESANES ( unidad de medida: UND)
Descripción:
Este trabajo se refiere a la realización de pañete con yeso y mortero para evitar y reparar humedades
que estén afectando el revoque de la mampostería, que se requieren para la ejecución de la obras de
acuerdo a las descripciones previamente indicadas en los planos arquitectónicos, en las
especificaciones particulares o definidas por la interventoría
(JACHAORCA), ALTOS HUAYRAPATA, JACHACARCA DEL DISTRITO DE HUAYRAPATA, PROVINCIA MOHO, DEPARTAMENTO PUNO
01.02.00 PARED CALIENTE/PAÑO (H=1.80, A=2.85/3 PROM.)
01.02.01 PARED CALIENTE/PAÑO (H=1.80, A=2.85/3 PROM.) (Unidad de medida: paño) DESCRIPCIÓN. Esta partida consiste en Construir un pequeño cimiento con piedras de concreto simple de 20 cm de altura, el cual nos servirá para apoyar el armazón de madera, Instalar los listones de madera que irán en la base y en la pared de acuerdo a las medidas que usted ya determino anteriormente. Para unirlos a la pared utilice los clavos de 6 plg. Hacer los orificios en la pared con ayuda de un pico o una barreta. Los orificios deben de tener un diámetro de 10 cm. o 4 pulgadas, o mejor aún hazlos del tamaño de una botella descartable de 2 litros, la cual le servirá más adelante para cerrar los orificios por las tardes y noches por razones antes explicadas Una vez fijados los listones y hechos los orificios procedemos a dar un acabado a la pared del Muro Trombe utilizando yeso o barro fino a continuación terminamos de armar la estructura de madera y pintarla con barniz o un esmalte el cual protegerá nuestro armazón y hará que dure muchos años más, el paso final es colocar el plástico y sellar todos los bordes y de esta forma no permitir que haya ninguna fuga de calor por nuestro muro para evitar la fuga de calor MÉTODO DE MEDICIÓN. La unidad de medición por el cual se pagará será el número de paños (paños), medidos en su posición original y final. BASES DE PAGO. La cantidad a pagar por la ejecución de estos trabajos está definida por PAÑOS y a su vez determinado por el
precio unitario de la partida, “ Pared Caliente/Paño (H=1.80, A=2.85/3 Prom.) ”, el cual constituye
compensación por la utilización de la mano de obra, materiales, herramientas, equipos, etc. y otros elementos necesarios para ejecutar el trabajo. El pago se realizará previa aprobación de parte de la supervisión o inspección de obra.
01.03 SISTEMA DE AISLAMIENTO TERMICO EN DORMITORIO
01.03.01 SISTEMA DE AISLAMIENTO EN CIELO RASO (unidad de medida: m²) DESCRIPCIÓN. Este ítem se refiere a la aplicación del acabado liso sobre la superficie de cielo malla arpillera, y con aislamiento de mezcla con yeso y cola sintetica en dos manos, y cuyo fin es el de un tipo de acabado tal como pinturas, forros entre otros. Este proceso también es llamado revoque o repello el cual incluye materiales, equipo y retiro de residuos generados, de acuerdo con los planos arquitectónicos, en las especificaciones particulares o por la interventoría. MÉTODO DE EJECUCIÓN. Ubicar el lugar de trabajo, Verificar que la malla arpillera este instalada adecuadamente sobre la estructura de madera, limpiar la malla arpillera para retirar cualquier mugre, grasa o residuos, Escayolar la malla con una mezcla de yeso con cola sintetica, este proceso es similar al proceso de estucar ya que con una llana de madera se esparce sobre la malla este mortero se debe dejar secar en su totalidad este mortero Pasar niveles a una altura más o menos de 1 metro tomando como referencia el nivel del piso, estos niveles se pasan con
(JACHAORCA), ALTOS HUAYRAPATA, JACHACARCA DEL DISTRITO DE HUAYRAPATA, PROVINCIA MOHO, DEPARTAMENTO PUNO una manguera transparente llena de agua que indicara la misma altura en los puntos que se tomen como referencia. Los puntos de referencia se deben colocar en las esquinas, a unos 15 centímetros de separados de las paredes, colocando hilos en cuadro para ubicar puntos intermedios a lo largo de la boquillera o regla a utilizar. A partir de los puntos de referencia mido hacia el techo la misma altura en todos los Impregnar con una lechada de la misma mezcla de yeso con cola sintética el cielo raso para mejor agarre de mezcla Luego de obtener el fraguado inicial de las guías o fajas maestras, se procede a aplicar MÉTODO DE MEDICIÓN. El metrado por el cual se pagará será el número de metros cuadrado (m2) de material excavado, medidos en su posición original y final, la medición no incluirá metrado alguno de corte que fueron empleados por otros motivos.. BASES DE PAGO. La cantidad a pagar por la ejecución de estos trabajos está definida por M2 y a su vez determinado por el precio unitario de la partida, “ SISTEMA DE AISLAMIENTO EN CIELO RASO ”, el cual constituye compensación por la utilización de la mano de obra, materiales, herramientas, equipos, etc. y otros elementos necesarios para ejecutar el trabajo. El pago se realizará previa aprobación de parte de la supervisión o inspección de obra. 01.03.02 PISO MACHIHEMBRADO MADERA TORNILLO O SIMILAR 1" (unidad de medida: m²) DESCRIPCIÓN Esta partida corresponde a la habilitación y colocación de piso de madera machihembrada de tipo Aguano, en el piso se colocara sobre durmientes de madera aguano de 2”x3”x4” a cada 0.60 m que a su vez se fijan en el falso piso del ambiente respectivo, el piso machihembrado será elaborado en listones de 1”x4”x10pies que cumplirá con las especificaciones generales en madera, propiedades y acabados que se mencionen, la unión entre los listones del piso se harán mediante el sistema denominado “machihembrado” en la forma y dimensión indicada en los planos de detalle respectivo; su superficie terminada será lisa, uniforme, firme, plana y nivelada por lo que deberá comprobarse constantemente con reglas de madera, además carecerá de astillas y fisuras que afecten la integridad física del usuario. MÉTODO DE EJECUCIÓN: Las tablillas de pisos machihembradas deberán estar seca con un contenido de humedad promedio del 12 % CH. El cual se trasladaran al lugar de instalación para la ambientación adecuada por un promedio de 7 días como mínimo a fin de que la madera tome o pierda humedad de acuerdo a las diferentes zonas geográficas. Los pisos machihembrados deberán ser colocados en los lugares donde van a ser instalados, apilados para la ambientación respectiva, por un promedio mínimo de 10 días, a efectos de que absorba o pierda humedad de acuerdo al ambiente del lugar. A efectos de la instalación, el instalador deberá tener en cuenta el nivel del piso, el estado de humedad del piso de concreto, y procederá a la distribución y cortes del machihembrado sin pegar en todo el área, dejando las aperturas de dilataciones necesarias en la pared. Una vez pegado el piso, se tomara el tiempo de descanso necesario y se procederá al cepillado respectivo, y al recubrimiento con las lacas o barnices de sus preferencia, generando el acabado deseado. MÉTODO DE MEDICIÓN: La unidad de medida es metro cuadrado (m2)
(JACHAORCA), ALTOS HUAYRAPATA, JACHACARCA DEL DISTRITO DE HUAYRAPATA, PROVINCIA MOHO, DEPARTAMENTO PUNO c) No se admitirá nudos flojos. d) Podrá tener nudos sanos, duros y cerrados no mayores de 40 mm. e) Podrá tener nudos blandos no mayores de 25 mm. f) No se admitirá más de un nudo de 30 mm. (o su equivalente en área) por cada medio metro de longitud del elemento, o un número mayor de nudos cuyo total del área sea equivalente al de uno de 30 mm. g) No se admitirá cavidades de resina mayores de 3 mm. de ancho por 200 mm.de largo. h) No se admitirá ningún elemento que tenga el 50% de madera tierna. i) Los elementos podrán tener hendiduras superficiales cuya longitud no sea Mayor que el ancho de la pieza, exceptuando las hendiduras propias del secado. j) El grado de humedad de la madera podrá ser un máximo de 12%. k) Las tapas de la hojas serán de triplay o compensadas de calidad "Standard" o de CC con un espesor mínimo de 6 mm. Del tipo resistente a la polilla así como a la humedad y el agua. ESPECIFICACIONES CONSTRUCTIVAS Marcos y puerta propiamente. a) La superficie de los elementos serán limpias y rectas y sus uniones ensambladas nítidas y adecuadas. b) Los astillados de moldurado cepillado no podrán tener más de 3 mm. De profundidad pudiendo ser hasta 4 mm. en las partes sueltas. c) Los elementos del marco serán acabados a máquina, de fabricación según se indica en los detalles de los planos correspondientes. d) Las uniones serán mediante espigas pasantes y demás llevarán elementos de sujeción (clavos tornillos o tarugos). e) Si en los planos se indica los elementos medida de sección nominal, para determinar la sección afectiva después del maquinado, se usará la siguiente tabla: SECCIÓN NOMINAL SECCIÓN EFECTIVA DE EMPLEO 3/8" 9.5 mm. 3.0 mm. ½" 12.7 mm. 6.0 mm. 5/8" 15.9 mm. 9.0 mm. ¾" 19.1 mm. 12.0 mm. 1" 25.4 mm. 18.0 mm. 11/4" 31.7 mm. 25.0 mm. 2" 50.8 mm. 45.0 mm. 2 ½" 63.5 mm. 55.0 mm. 3" 76.2 mm. 70.0 mm. 4" 101.6 mm. 90.0 mm. 5" 127.0 mm. 115.0 mm. 6" 152.4 mm. 140.0 mm. 7" 177.8 mm. 165.0 mm. 8" 203.2 mm. 190.0 mm. 9" 228.6 mm. 215.0 mm. 10" 264.0 mm. 235.0 mm. 11" 279.4 mm. 260.0 mm. 12" 304.8 mm. 285.0 mm. Acabado La carpintería deberá ser entregada perfectamente pintada, Se fijará a los muros mediante Raw-plugs o tacos según se especifica. Los marcos de puertas se armarán en el vano para permitir mejor adherencia al muro. MÉTODO DE MEDICIÓN.
(JACHAORCA), ALTOS HUAYRAPATA, JACHACARCA DEL DISTRITO DE HUAYRAPATA, PROVINCIA MOHO, DEPARTAMENTO PUNO El sistema de aislamiento en la puerta se medirá para pago directo por metro cuadrado (m2) ejecutado. BASES DE PAGO. La cantidad a pagar por la ejecución de estos trabajos está definida por metro cuadrado y a su vez determinado por el precio unitario de la partida, “PUERTA DE MADERA A MEDIDA INCLUYE MARCO” , el cual constituye compensación por la utilización de la mano de obra, materiales, herramientas, equipos, etc. y otros elementos necesarios 01.03.05 VENTANA DE MADERA A MEDIDA (unidad de medida: m²) DESCRIPCIÓN este ítem se refiere a la instalación de ventanas en los vanos dispuestos en la construcción de muros para estas, con el fin de obtener paso de luz natural hacia la parte interior del dormitorio, Estas instalaciones se hará de acuerdo a las descripciones previamente indicadas en los planos arquitectónicos, en las especificaciones particulares o definidas por la interventoría. METODO DE EJECUCIÓN Ubicar la localización del vano de la ventana, verificar que lo filos del vano estén totalmente terminados. Limpiar los filos y caras del vano de mugres, exceso de mortero o grasas que puedan haber en la superficie. Rectificar con la cinta métrica las distancias del claro en las 4 esquinas y rallarlas con lápiz. (Generalmente esta profundidad debe ser entre 5 y 7 cm, según el grueso del muro).Rectificar niveles y plomos para asegurar que la ventana quede perfectamente vertical, razar con lápiz sobre el vano la ubicación exacta de la ventana colocar la ventana en las medidas trazadas, Taladrar los orificios del marco de la ventana y el muro para asegurar esta al vano, Luego de tener los orificios hechos, se procede a colocar el chazo puntilla y el tornillo para fijar el marco de la ventana al vano, Instalar las corredizas o bastidores según el diseño de la ventana, Verificar que la ventana quede perfectamente instalada para una posterior aplicación de pintura y colocación de policarbonato. METODO DE MEDICION El metrado por el cual se pagará será el número de metros cuadrados (m2) de instalación de ventana de madera, de acuerdo con las indicaciones antes señaladas, medida en su posición original y computada por el método promedio de líneas extremas. BASES DE PAGO la unidad de medida de pago será por metro cuadrado (M2) de ventana instalada, incluyendo accesorios de anclaje para la fijación de la ventana, recibidos a satisfacción por la interventoría. El pago se hará por precios unitarios ya establecidos en el contrato que incluyen herramienta, mano de obra, equipos y transporte necesario para su ejecución. 01.04 SECADO DE MADERA TOTAL 01.04.01 SECADO DE MADERA EN HORNO (unidad de medida: m²) DESCRIPCIÓN. Esta partida consiste en el secado de la madera en el horno Secando dentro de una cámara cerrada de secado, mostrada aquí, permite que exista preciso control sobre las condiciones críticas de secado como son flujo de aire, temperatura, y humedad.
(JACHAORCA), ALTOS HUAYRAPATA, JACHACARCA DEL DISTRITO DE HUAYRAPATA, PROVINCIA MOHO, DEPARTAMENTO PUNO 2.0 COCINAS MEJORADAS (38 UNIDADES) BAJO COLLANA
02.01 INSTALACIÓN COCINA ALTO ANDINA 02 (HORN) 1.20X0.70XH= LOCALIDAD DE BAJO
COLLANA
02.01.01 CONSTRUCCION DE CAMARA DE COMBUSTION (unidad de medida: UND)
Descripción:
Este trabajo consiste en la ejecución de un pequeño espacio cerrado por 15 ladrillos pandereta en
donde se suministra el combustible (leña o bosta) para la combustión. Una vez armada la cámara de
combustión se rellena los lados con una capa de ceniza y barro debe ser menor de 5 cm.
Método de Medición:
La medida para la cámara de combustion ejecutada de acuerdo con los planos, la presente
especificación y las instrucciones del supervisor se harán en unidad (und).
Bases de Pago:
El pago se hará al precio unitario respectivo, estipulado en el contrato según la unidad de medida, por
todo trabajo ejecutado satisfactoriamente de acuerdo con la presente especificación, aceptado por el
Supervisor.
02.01.02 CONSTRUCION DE CONDUCTOS HORNILLAS Y LOSA (unidad de medida: UND)
Descripción:
Este trabajo consiste en la ejecución y/o colocación de una estructura que sirve como soporte para las
ollas. La plancha de fierro fundido tiene las siguientes medidas 80 centímetros de largo, 38
centímetros de ancho 7 7 milímetros de espesor, con hornillas graduables de 28, 19, y 12 centímetros
de diámetro, peso promedio de la plancha es de 21 kilos, apoyados sobre la plataforma construida
que tiene una altura entre los 65 y 80 centímetros.
Método de Medición:
La medida para los conductos de hornillas y losas ejecutada de acuerdo con los planos, la presente
especificación y las instrucciones del supervisor se harán en unidad (und).
Bases de Pago:
El pago se hará al precio unitario respectivo, estipulado en el contrato según la unidad de medida, por
todo trabajo ejecutado satisfactoriamente de acuerdo con la presente especificación, aceptado por el
Supervisor.
02.01.03 INSTALACION DE CHIMENEA (unidad de medida: UND)
Descripción:
Este trabajo permite una circulación adecuada del aire dentro de la cámara de combustión y evacuar
los gases en forma eficaz. La chimenea de esta cocina es un tubo metálico de 12 cm de diámetro x
(JACHAORCA), ALTOS HUAYRAPATA, JACHACARCA DEL DISTRITO DE HUAYRAPATA, PROVINCIA MOHO, DEPARTAMENTO PUNO
2.40 m de longitud y 0.55 mm de espesor. En la parte superior, se coloca una capucha protectora de
plancha galvanizada de 0.55 mm de espesor, sujeción y abrazadera de platina contra la lluvia, el cual
ayuda a vencer el componente vertical de los vientos la chimenea se coloca sobre la base metálica y
se recubre a 50 centímetros de altura desde la base de la chimenea con ladrillos y barro mejorado
para evitar posible quemaduras.
Método de Medición:
La medida para la instalación de la chimenea ejecutada de acuerdo con los planos, la presente
especificación y las instrucciones del supervisor se hará en unidad (und).
Bases de Pago:
El pago se hará al precio unitario respectivo, estipulado en el contrato según la unidad de medida, por
todo trabajo ejecutado satisfactoriamente de acuerdo con la presente especificación, aceptado por el
Supervisor.
02.01.04 CONSTRUCCIÓN DE LA BASE (unidad de medida: UND)
Descripción:
Este trabajo consiste en la construcción de una estructura hecha de adobe y barro o ladrillo, arena y
cemento; sobre la cual se instalan los diferentes componentes de la cocina, cuyas dimensiones son:
largo 120 centímetros y ancho de 70 centímetros.
Método de Medición:
La medida para la construcción de la base ejecutada de acuerdo con los planos, la presente
especificación y las instrucciones del supervisor se hará en unidad (und).
Bases de Pago:
El pago se hará al precio unitario respectivo, estipulado en el contrato según la unidad de medida, por
todo trabajo ejecutado satisfactoriamente de acuerdo con la presente especificación, aceptado por el
Supervisor.
02.01.05 MANO DE OBRA PARA LA COCINA (unidad de medida: UND)
Descripción:
Este trabajo consiste en la mano de obra para construcción de la cocina mejorada.
Método de Medición:
La medida para la mano de obra será a la presente especificación y las instrucciones del supervisor
se hará en unidad (und).
Bases de Pago:
El pago se hará al precio unitario respectivo, estipulado en el contrato según la unidad de medida, por
todo trabajo ejecutado satisfactoriamente de acuerdo con la presente especificación, aceptado por el
Supervisor.
(JACHAORCA), ALTOS HUAYRAPATA, JACHACARCA DEL DISTRITO DE HUAYRAPATA, PROVINCIA MOHO, DEPARTAMENTO PUNO 5.0 SEGURIDAD EN OBRA
05.01 Seguridad En Obra (unidad de medida: GLB)
DESCRIPCIÓN DE LOS TRABAJOS
En esta partida se realizara la implementación y administración de plan de seguridad y salud en el trabajo, también se realizaran capacitación de seguridad y salud en la obra como también se realizaran la atención de emergencias que se pueda suscitar durante la ejecución de la obra. UNIDAD DE MEDIDA La cantidad a pagar por esta partida es determinada por la medida Global (Glb.) que comprende la totalidad de según la partida propuesta. CONDICIONES DE PAGO El trabajo será pagado con el precio unitario de la partida indicada, en la partida de seguridad y salubridad en obras.
