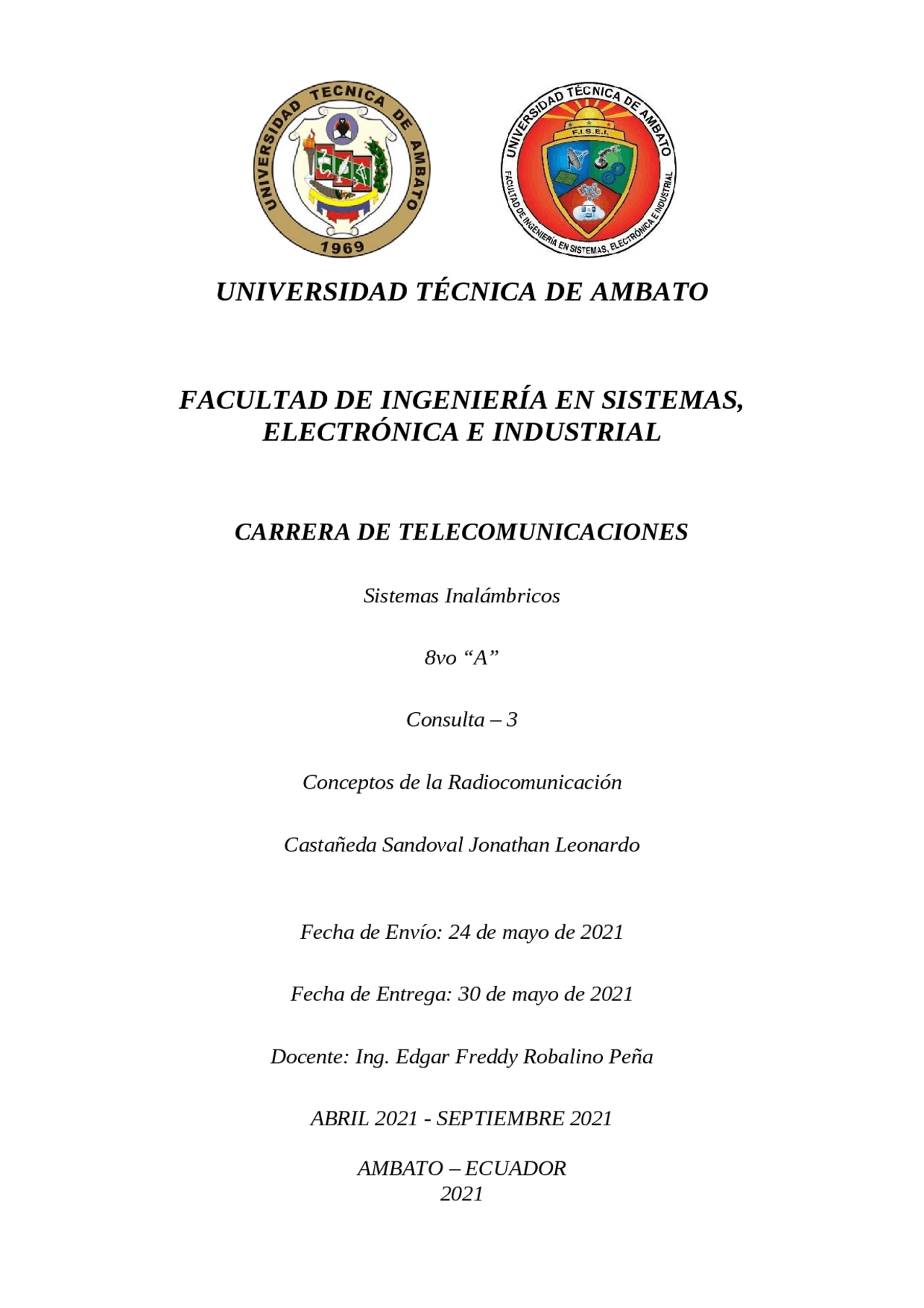

UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA EN SISTEMAS,
ELECTRÓNICA E INDUSTRIAL
CARRERA DE TELECOMUNICACIONES
Sistemas Inalámbricos
8vo “A”
Consulta – 3
Conceptos de la Radiocomunicación
Castañeda Sandoval Jonathan Leonardo
Fecha de Envío: 24 de mayo de 2021
Fecha de Entrega: 30 de mayo de 2021
Docente: Ing. Edgar Freddy Robalino Peña
ABRIL 2021 - SEPTIEMBRE 2021
AMBATO – ECUADOR
2021
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga radiocomunicaciones Introduccion y más Resúmenes en PDF de Sistemas Eléctricos solo en Docsity!

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE INGENIERÍA EN SISTEMAS,

ELECTRÓNICA E INDUSTRIAL

CARRERA DE TELECOMUNICACIONES

Sistemas Inalámbricos

8vo “A”

Consulta – 3

Conceptos de la Radiocomunicación

Castañeda Sandoval Jonathan Leonardo

Fecha de Envío: 24 de mayo de 2021

Fecha de Entrega: 30 de mayo de 2021

Docente: Ing. Edgar Freddy Robalino Peña

ABRIL 2021 - SEPTIEMBRE 2021

AMBATO – ECUADOR

1. TEMA

Radiocomunicación - Antenas

2. OBJETIVO Reforzar el conocimiento en función de los contenidos propuestos. 3. FUNDAMENTACIÓN TEÓRICA PREGUNTAS DE AUTOEVALUACIÓN 1. Si aumentamos la PIRE del transmisor de un radioenlace en 12 dB, el alcance del sistema se: a) duplica. b) triplica. c) cuadriplica. d) No cambia. Respuesta. c Justificación. La PIRE es una medida de la potencia que se está enfocando en una determinada región de espacio, determinada por las características de la antena transmisora. La PIRE es el resultado de restar pérdidas de potencia en el cable y conectores y sumar la ganancia relativa de antena a la potencia del transmisor. PIRE (dBm) = Potencia del transmisor (dBm) – Pérdidas en el cable y conectores (dB) + ganancia de antena (dBi) [1] 2. Si aumentamos la PIRE del transmisor de un radar en 12 dB, el alcance del sistema se: a) duplica. b) triplica. c) cuadriplica. d) No cambia. Respuesta. a Justificación. La PIRE permite comparar emisores diferentes independientemente de su tipo, tamaño o forma. Conociendo la PIRE y la ganancia de la antena real es posible calcular la potencia real y los valores del campo electromagnético. PIRE = PTLC + GA ; Donde PIRE y PT (potencia del transmisor) son dBm. Los Decibelios son una forma muy práctica de expresar la relación entre dos cantidades. dBm utiliza una referencia de 1 mW y dBW 1W. dBm =^10 log^ (^ potencia 1 mW ) (^) Y dBm = 10 log ( potencia 1 W

) [2]

3. La potencia recibida en un radioenlace que opera a 800 MHz es de -70 dBm. ¿Qué potencia se recibirá si la frecuencia cambia a MHz?:

a) la distancia la que se encuentra. b) la potencia transmitida. e) la directividad del transmisor. d) la dirección de incidencia Respuesta. d Justificación. El método desarrollado totalmente original e innovador, consiste en procesar gráficamente una imagen del blanco presente en la pantalla de la estación gráfica. Con ello se consigue que el tiempo de CPU sea independiente del tamaño y complejidad del blanco, con lo que su principal aplicación es la estimación rápida de la RCS de blancos radar complejos. [6]

7. ¿Cuál de las expresiones siguientes de la ecuación radar es correcta?: a) W (^) rec W (^) rad

σ D 2 λ 2 ( 4 π r 2 )

b) W (^) rec Wrad

σ D 2 λ 2 ( 4 π r 2 )

c) W (^) rec W (^) rad

σ D 2 λ 2 ( 4 π ) 3 r

d) Ninguna de las anteriores es correcta_._ Respuesta. c Justificación. La ecuación del radar representa las dependencias físicas de la potencia de transmisión, es decir, la propagación de las ondas emitidas hasta la recepción de las señales de retorno. Además, uno puede determinar el desempeño del radar con la ecuación del radar. Si la energía de alta frecuencia es emitida por un radiador isotrópico, la energía se propaga de manera uniforme en todas las direcciones. Las áreas con la misma densidad de energía por lo tanto forman esferas (A= 4 π R²) alrededor del radiador. La misma cantidad de energía se separa hacia fuera en una superficie esférica incrementada en un radio esférico incrementado. [7]

8. Las unidades de la sección recta-radar son: a) m. b) (^) m^2. c) (^) m^3. d) Adimensional. Respuesta. b Justificación. La R aparece multiplicando para contrarrestar el efecto de las pérdidas de propagación y el límite cuando R tiende a infinito para evaluar los campos re radiados en la zona de campo lejano, donde el campo radiado por el radar puede considerarse como una onda plana en el espacio que ocupa el blanco. La RCS se mide unidades de longitud, generalmente para el caso 3-D se emplean m2 o dBsm en escala logarítmica.

[8]

EJERCICIOS DE AUTOEVALUACIÓN: Ejercicio 1: Un radioenlace está formado por dos antenas de 3 dB de directividad separadas 10 km. Si el transmisor tiene una potencia de 1 kW y trabaja a una frecuencia de 1000 MHz, calcúlese la potencia de señal a la salida de la antena receptora: Solución: -26,44 dBm λ = c f

8 100 ∗ 10 6 =^3 m. W (^) rec = Wt

DT DR

4 πr

2 =^10

3 x

0, x 10 0,

4 πx 10 ∗ 10 3

2 =2,27∗^10

− 6 W =−26,44 dBm.

4. BIBLIOGRAFÍA 1: , [1], [2: , [2], [3: , [3], [4: , [4], [5: , [5], [6: , [6], [7: , [7], [8: , [8],
