SISTEMAS DE CONTROL DE CAMIÓN CON TRACCIÓN
ELÉCTRICA

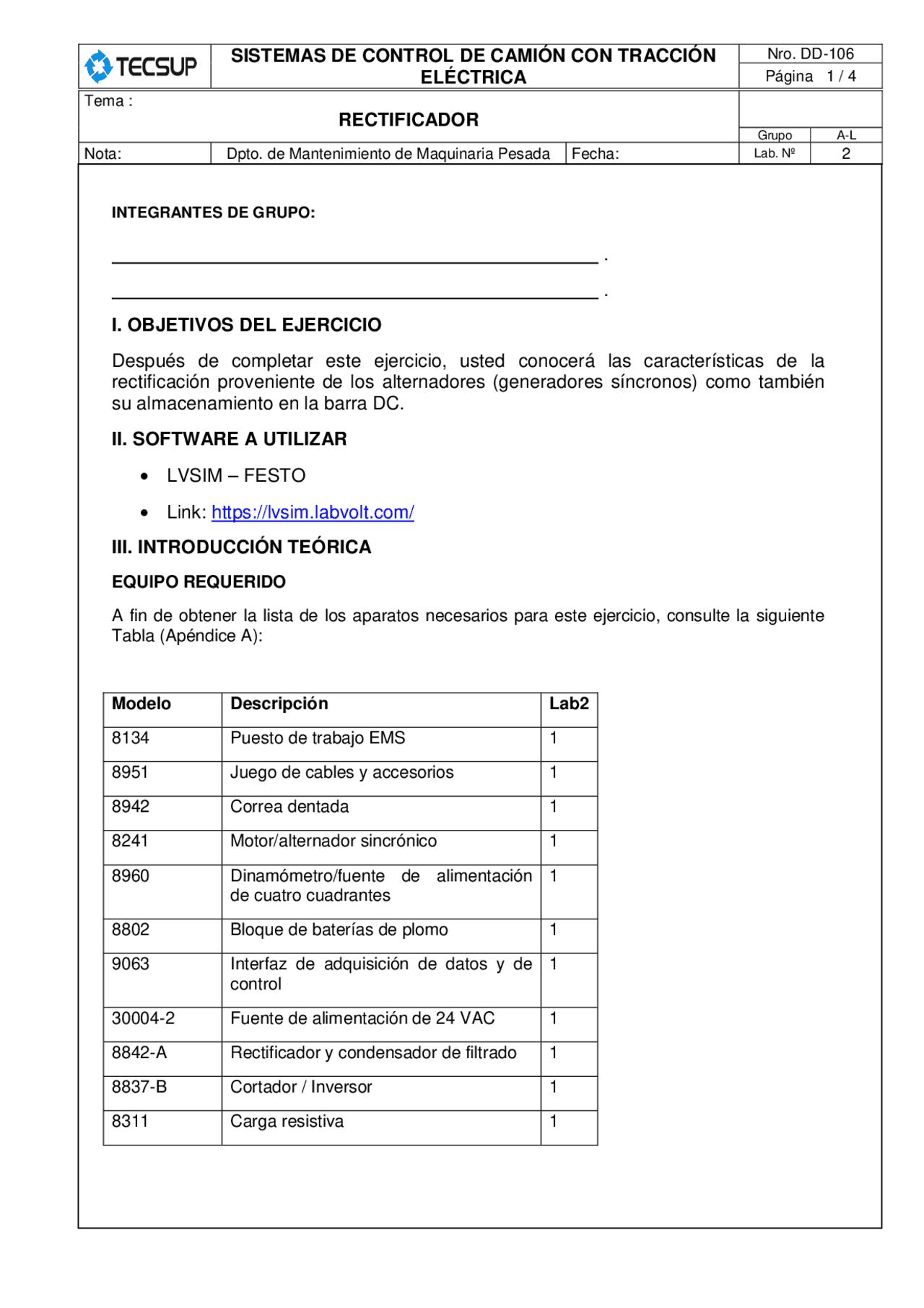

Página 1 / 4 Tema : RECTIFICADOR Grupo A-L Nota: Dpto. de Mantenimiento de Maquinaria Pesada Fecha: Lab. Nº^2 INTEGRANTES DE GRUPO: . . I. OBJETIVOS DEL EJERCICIO Después de completar este ejercicio, usted conocerá las características de la rectificación proveniente de los alternadores (generadores síncronos) como también su almacenamiento en la barra DC. II. SOFTWARE A UTILIZAR LVSIM – FESTO Link: https://lvsim.labvolt.com/ III. INTRODUCCIÓN TEÓRICA EQUIPO REQUERIDO A fin de obtener la lista de los aparatos necesarios para este ejercicio, consulte la siguiente Tabla (Apéndice A): Modelo Descripción Lab 8134 Puesto de trabajo EMS 1 8951 Juego de cables y accesorios 1 8942 Correa dentada 1 8241 Motor/alternador sincrónico 1 8960 Dinamómetro/fuente de alimentación de cuatro cuadrantes 1 8802 Bloque de baterías de plomo 1 9063 Interfaz de adquisición de datos y de control 1 30004 - 2 Fuente de alimentación de 24 VAC 1 8842 - A Rectificador y condensador de filtrado 1 8837 - B Cortador / Inversor 1 8311 Carga resistiva 1
SISTEMAS DE CONTROL DE CAMIÓN CON TRACCIÓN
ELÉCTRICA
Página 2 / 4 Tema : RECTIFICADOR Grupo A-L Nota: Dpto. de Mantenimiento de Maquinaria Pesada Fecha: Lab. Nº^2 PROCEDIMIENTO 1 2 3 4 5
SISTEMAS DE CONTROL DE CAMIÓN CON TRACCIÓN
ELÉCTRICA
Página 4 / 4 Tema : RECTIFICADOR Grupo A-L Nota: Dpto. de Mantenimiento de Maquinaria Pesada Fecha: Lab. Nº^2 9 10 Ajuste nuevamente la perilla de excitación para lograr tener a la salida del generador una tensión de 200 VAC 11 En el software LVDAC-EMS, inicie el osciloscopio, luego realice la configuración necesaria para observar las tensiones de linea de entrada E1 y E2 (AC), tensión de salida E3 (DC). Gráfique el resultado del osciloscopio Ajuste la escala a un valor apropiado 12 Compare la frecuencia de las ondas de voltaje generadas por el alternador y la onda rizada a la salida del rectificador f (voltaje AC generado) = Hz f (voltaje de rizado DC) = Hz
SISTEMAS DE CONTROL DE CAMIÓN CON TRACCIÓN
ELÉCTRICA
Página 5 / 4 Tema : RECTIFICADOR Grupo A-L Nota: Dpto. de Mantenimiento de Maquinaria Pesada Fecha: Lab. Nº^2 La frecuencia de rizado es aproximadamente 6 veces la frecuencia de entrada al rectificador Si ___ No ____ 13 En la ventana aparatos de medición del software LVDAC-EMS, asegurese de que los medidores E3 e I3 estén configurados para medir los valores promedio (cc) de la tensión de salida del rectificador y la corriente de salida del rectificador. Tensión de salida promedio del rectificador Eo (E 3 ) = ______ V 14 Utilice aparatos de medición para poder tomar lectura de la tensión línea – línea E E L-L (rms) = _____ V Compare el resultado con la tensión de salida Eo obtenida en el paso 13. Eo es aproximadamente igual a 1.35 E L-L (rms) __ Si __ No 15 Apague el motor de impulsión y adicione los siguientes componentes según a la figura mostrada: 16 Encienda nuevamente el motor de impulsión. En el software LVDAC-EMS, inicie el osciloscopio, luego realice la configuración necesaria para observar las tensiones de linea de entrada E1 y E2 (AC), tensión de salida E3 (DC). Gráfique el resultado del osciloscopio Ajuste la escala a un valor apropiado
SISTEMAS DE CONTROL DE CAMIÓN CON TRACCIÓN
ELÉCTRICA
Página 7 / 4 Tema : RECTIFICADOR Grupo A-L Nota: Dpto. de Mantenimiento de Maquinaria Pesada Fecha: Lab. Nº^2 20 En la ventana aparatos de medición del software LVDAC-EMS, registre los siguientes valores E1=___V; E2= ___V; E3= V I 1 = A; I 2 =___A; I 3 =___A 21 Medición de la carga de los condensadores Vamos a determinar el tiempo que los condesandores se quedan con carga, luego de apagar el motor de impulsión y perder la generación. Tome lectura del tiempo de descarga de los condesadores observando la tensión Eo (E 3 ) en aparatos de medición luego de apagar el motor de impulsión: Tiempo de descarga = ____ s ¿El tiempo disminuyo? __ Si __ No Preguntas de revisión Si la corriente de campo del alternador se disminuye en nuestro circuito … (marque todas las que apliquen) a) El voltaje DC rectificado disminuye b) El voltaje DC rectificado se incremente c) El voltaje AC generado aumenta d) El voltaje AC generado disminuye
SISTEMAS DE CONTROL DE CAMIÓN CON TRACCIÓN
ELÉCTRICA
Página 8 / 4 Tema : RECTIFICADOR Grupo A-L Nota: Dpto. de Mantenimiento de Maquinaria Pesada Fecha: Lab. Nº^2 Si la tensión generada sería de 100VAC (rms) la tensión DC promedio luego de la rectificación sería: a) 100 VDC b) 50 VDC c) 74.07 VDC d) 135 VDC Si las rpm’s del motor de impulsión aumentan en nuestro circuito … (marque todas las que apliquen) e) El voltaje DC rectificado disminuye f) El voltaje DC rectificado se incremente g) El voltaje AC generado aumenta h) El voltaje AC generado disminuye Anexo Tabla e impedancias
