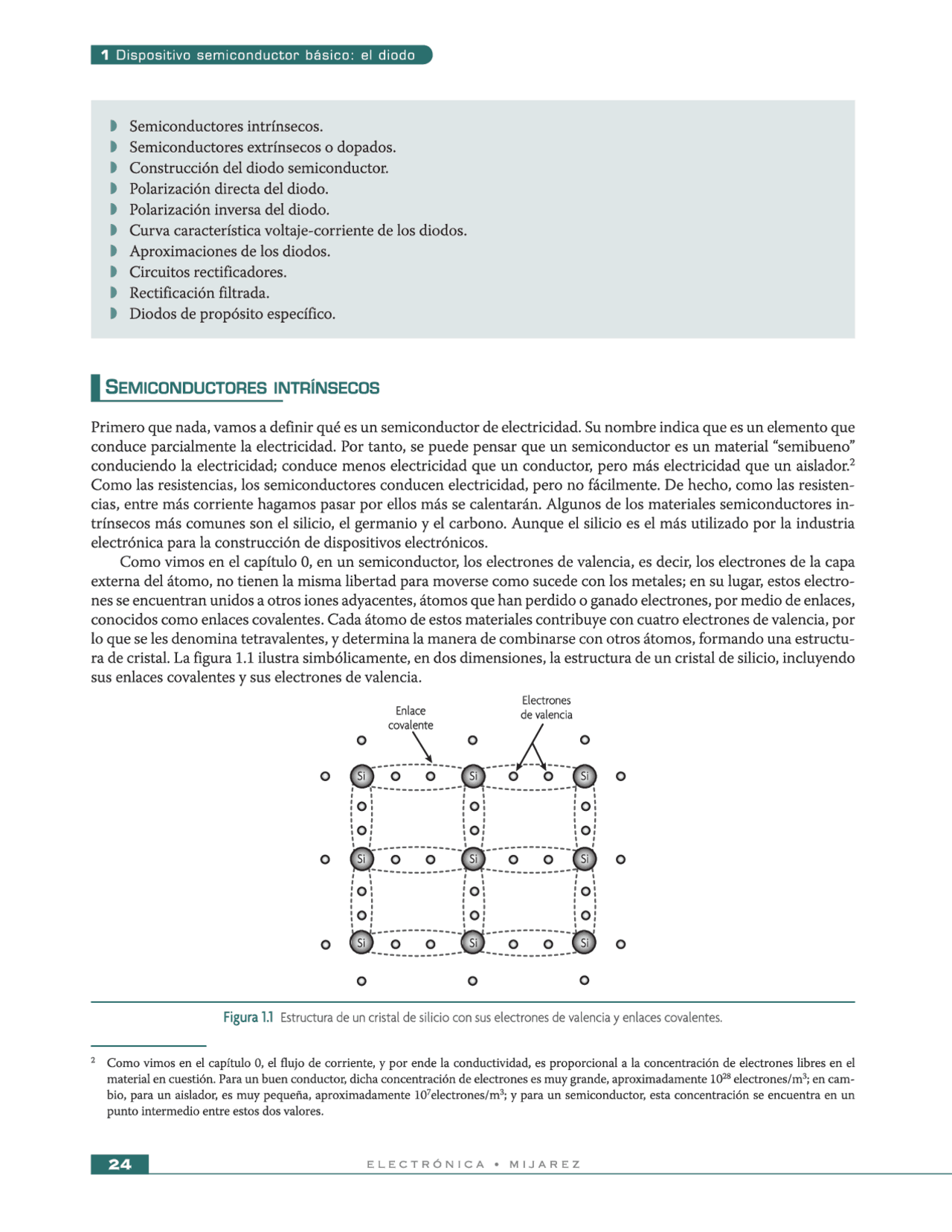

aia Semiconductores intrínsecos. Semiconductores extrínsecos o dopados. Construcción del diodo semiconductor. Polarización directa del diodo. Polarización inversa del diodo. Curva característica voltaje-corriente de los diodos. Aproximaciones de los diodos. Circuitos rectificadores. Rectificación filtrada. Diodos de propósito específico. l SEMICONDUCTORES INTRÍNSECOS Primero que nada, vamos a definir qué es un semiconductor de electricidad. Su nombre indica que es un elemento que conduce parcialmente la electricidad. Por tanto, se puede pensar que un semiconductor es un material “semibueno” conduciendo la electricidad; conduce menos electricidad que un conductor, pero más electricidad que un aislador? Como las resistencias, los semiconductores conducen electricidad, pero no fácilmente. De hecho, como las resisten- cias, entre más corriente hagamos pasar por ellos más se calentarán. Algunos de los materiales semiconductores in- trínsecos más comunes son el silicio, el germanio y el carbono. Aunque el silicio es el más utilizado por la industria electrónica para la construcción de dispositivos electrónicos. Como vimos en el capítulo 0, en un semiconductor, los electrones de valencia, es decir, los electrones de la capa externa del átomo, no tienen la misma libertad para moverse como sucede con los metales; en su lugar, estos electro- nes se encuentran unidos a otros iones adyacentes, átomos que han perdido o ganado electrones, por medio de enlaces, conocidos como enlaces covalentes. Cada átomo de estos materiales contribuye con cuatro electrones de valencia, por lo que se les denomina tetravalentes, y determina la manera de combinarse con otros átomos, formando una estructu- ra de cristal. La figura 1.1 ilustra simbólicamente, en dos dimensiones, la estructura de un cristal de silicio, incluyendo sus enlaces covalentes y sus electrones de valencia. Electrones Enlace de valencia covalente o o E o o Q o Figura 1.1 Estructura de un cristal de silicio con sus electrones de valencia y enlaces covalentes. 2 Como vimos en el capítulo O, el flujo de corriente, y por ende la conductividad, es proporcional a la concentración de electrones libres en el material en cuestión. Para un buen conductor, dicha concentración de electrones es muy grande, aproximadamente 10% electrones/m'; en cam- bio, para un aislador, es muy pequeña, aproximadamente 10”electrones/mí; y para un semiconductor, esta concentración se encuentra en un punto intermedio entre estos dos valores. EA ELECTRÓNICA > MISAREZ
