REDES DISTRIBUCIÓN

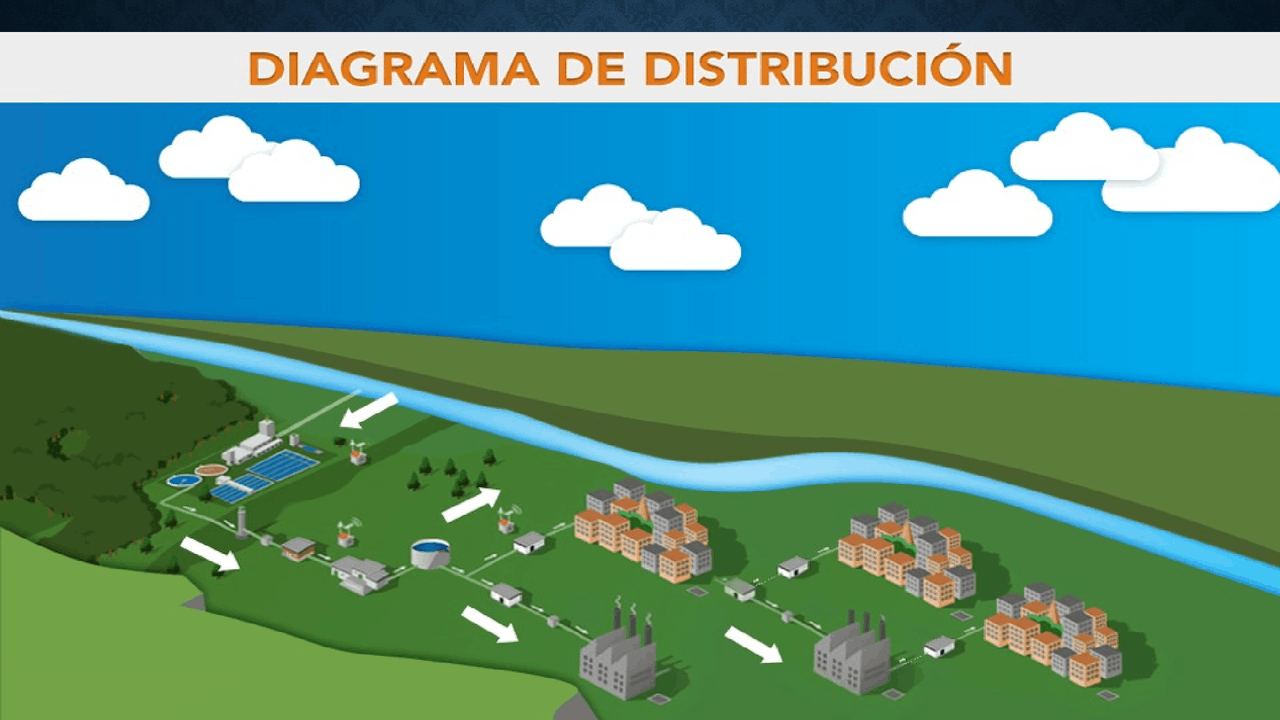

• La red de distribución es el conjunto de tuberías de

diferentes diámetros, válvulas, grifos y demás

accesorios cuyo origen está en el punto de entrada al

pueblo o ciudad y final de la línea de aducción y que

se desarrolla por todas las calles de la población.

RNE OS.050 REDES DE DISTRIBUCIÓN DE AGUA PARA CONSUMO HUMANO

• (^) CONSIDERACIONES BÁSICAS DE DISEÑO Levantamiento Topográfico Población. Caudal de diseño Qmh. Análisis hidráulico se trabajara con el método de Hardy Cross o cualquier otro método equivalente. Diámetro mínimo.

RNE OS.050 REDES DE DISTRIBUCIÓN DE AGUA PARA CONSUMO HUMANO

• (^) CONSIDERACIONES BÁSICAS DE DISEÑO Velocidad (velocidad máxima será de 3m/s y en casos justificados 5 m/s) Presiones (no mayor de 50 m.c.a. ni menor de 10 m.c.a). Ubicación y recubrimiento de tuberías. Válvulas Hidrantes contra incendio Anclajes y Empalmes

POR LA FORMA DE

FUNCIONAMIENTO

- Tipo Abierta o ramificada

- Tipo Cerrada o malla

- Tipo Mixta

REDES RAMIFICADAS

• (^) El agua circula por la red en un único sentido, es decir, el agua solo puede seguir un camino para llegar a cada uno de los nudos del sistema.

• (^) Se suele recomendar la necesidad de limitar este tipo de redes a núcleos de menos de 1.000 habitantes y configuración urbana lineal. Se recomienda también que la arteria principal tenga una longitud máxima de 1 km con ramales no superiores a 300 metros. La realidad impone a veces dimensionamientos mayores. Si esto ocurre, se deben instalar accesorios especiales en los extremos, que permitan la limpieza de las conducciones, como por ejemplo bocas de riego.

REDES TIPO MALLAS

• (^) El agua puede circular en cualquier sentido en los conductos y cada punto de la red puede ser alimentado por varios caminos hidráulicos, al menos dos.

RECOMENDACIONES DE DISEÑO DE LAS REDES MALLADAS

• Las arterias formarán una o más mallas y su trazado seguirá las vías urbanas de primer orden, coincidentes con las zonas de mayor consumo.
• La separación máxima entre dos lados opuestos de una malla será de 900 metros y la mínima de 250 metros.
  • La superficie máxima de una malla será de 30 ha y la mínima de 9 ha. •Cada malla abastecerá a un máximo de 1.500 viviendas y a un mínimo de 500.
• Cuando un núcleo tenga menos de 500 viviendas se dispondrá una sola malla.

REDES MIXTAS

• (^) Son el resultado de combinar características de las ramificadas y de las malladas. Suelen surgir al cerrar, o mallar, las tuberías principales. Una variante de estas redes son las denominadas circulares.

CRITERIOS PARA LA ELECCIÓN DEL TIPO DE RED

• (^) Los criterios para decidir implantar una red ramificada o mallada no obedecen a normas fijas y concretas, pues ello depende prioritariamente:
• (^) - Presupuesto existente para la ejecución de la obra.
• (^) - El tamaño
• (^) - Disposición urbanística de la población son determinantes
