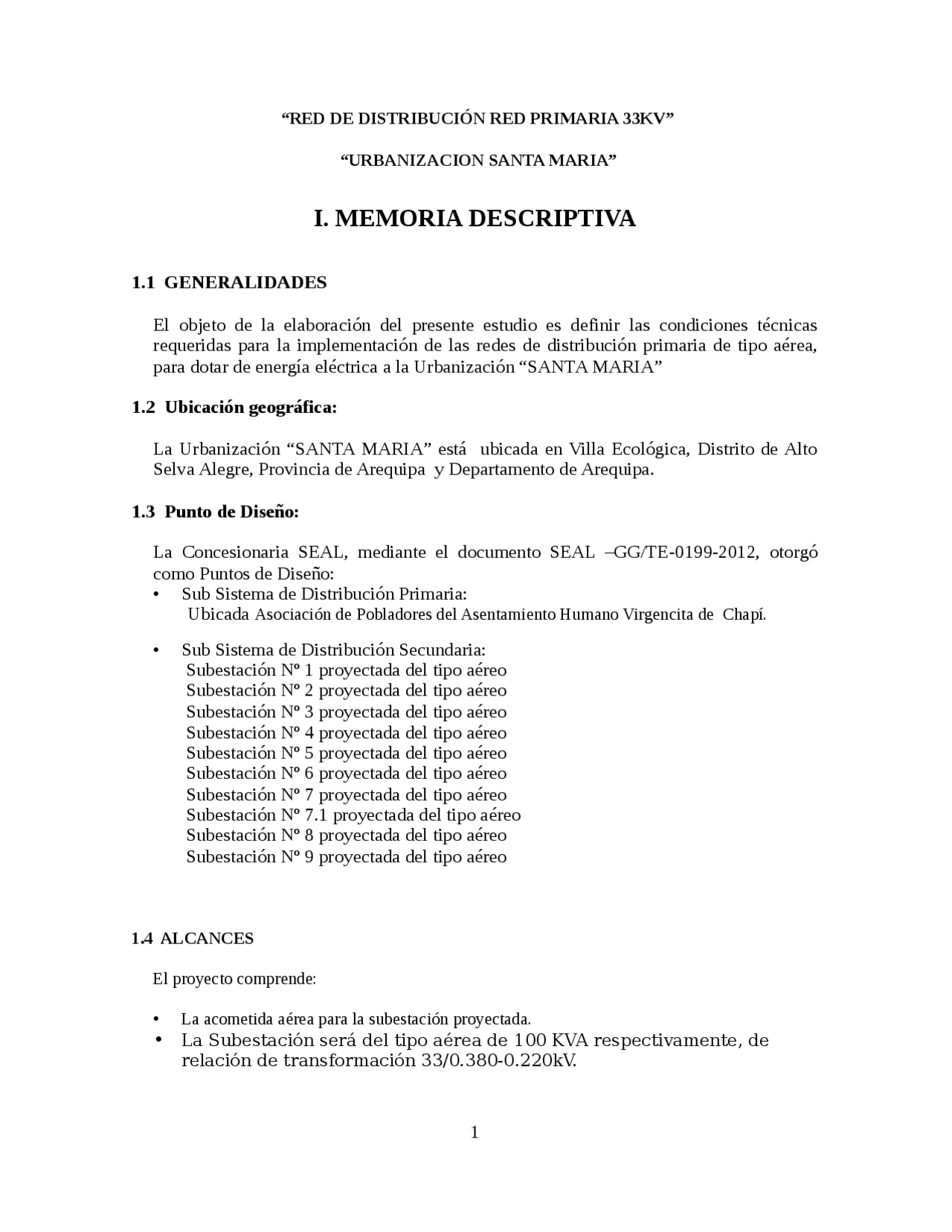

“RED DE DISTRIBUCIÓN RED PRIMARIA 33KV”
“URBANIZACION SANTA MARIA”
I. MEMORIA DESCRIPTIVA
1.1 GENERALIDADES
El objeto de la elaboración del presente estudio es definir las condiciones técnicas
requeridas para la implementación de las redes de distribución primaria de tipo aérea,
para dotar de energía eléctrica a la Urbanización “SANTA MARIA”
1.2 Ubicación geográfica:
La Urbanización “SANTA MARIA” está ubicada en Villa Ecológica, Distrito de Alto
Selva Alegre, Provincia de Arequipa y Departamento de Arequipa.
1.3 Punto de Diseño:
La Concesionaria SEAL, mediante el documento SEAL –GG/TE-0199-2012, otorgó
como Puntos de Diseño:
- Sub Sistema de Distribución Primaria:
Ubicada Asociación de Pobladores del Asentamiento Humano Virgencita de Chapí.
- Sub Sistema de Distribución Secundaria:
Subestación Nº 1 proyectada del tipo aéreo
Subestación Nº 2 proyectada del tipo aéreo
Subestación Nº 3 proyectada del tipo aéreo
Subestación Nº 4 proyectada del tipo aéreo
Subestación Nº 5 proyectada del tipo aéreo
Subestación Nº 6 proyectada del tipo aéreo
Subestación Nº 7 proyectada del tipo aéreo
Subestación Nº 7.1 proyectada del tipo aéreo
Subestación Nº 8 proyectada del tipo aéreo
Subestación Nº 9 proyectada del tipo aéreo
1.4 ALCANCES
El proyecto comprende:
- La acometida aérea para la subestación proyectada.
- La Subestación será del tipo aérea de 100 KVA respectivamente, de relación de transformación 33/0.380-0.220kV.
El proyecto se inicia en el punto de diseño considerado por el concesionario. Para la elaboración y cálculos del presente proyecto se ha considerado:
- Ley de Concesiones Eléctricas Nº 25844.
- Reglamento de la Ley de Concesiones Eléctricas.
- Código Nacional de Electricidad - Suministros 2011.
- Código Nacional de Electricidad – Utilización 2006.
- R.D. Nº 018-2002-EM/DGE
- Reglamento Nacional de Edificaciones
1.5 DESCRIPCIÓN DEL PROYECTO
Desde el punto de diseño otorgado por SEAL partirá la acometida aérea en media tensión y con un nivel de tensión de 33 KV, hacia la Subestación del tipo aérea proyectada.
ACOMETIDA AÉREA EN 33 Kv
Se proyectará alimentación aérea por medio de cable del tipo AAAC de 3 -1x25 mm, a la subestación proyectada. Dicho alimentador poseerá un sistema de protección contra posibles sobre intensidades, dicho sistema de protección comprenden a los seccionadores fusibles cut-out y pararrayos; el nivel básico de aislamiento de todos los equipos de protección es de 150 KV BILL. El diseño del alimentador de energía, se efectúa tomando como base la potencia a instalar y la mínima sección solicitada por la concesionaria.
LA SUBESTACIÓN ELÉCTRICA DE DISTRIBUCIÓN
La subestación eléctrica será del tipo aérea biposte y consistirá en:
- Un transformador trifásico de 100 KVA, 33/0.38/0.22 KV, con conexión Dyn5 con nivel básico de aislamiento de 150 KV BILL.
- Un tablero de distribución auto soportado con capacidad para los interruptores termo magnéticos de acuerdo a la capacidad de los circuitos alimentadores en baja tensión.
- Sistema de puesta a tierra, con dos pozos de tierra, tanto para la estructura 13/400 y 8/ proyectados.
1.6 CALCULO DE LA MÁXIMA DEMANDA
Para el cálculo de la máxima demanda se considera la sumatoria de todas las cargas
instaladas y proyectadas como son: las viviendas, alumbrado público y cargas
especiales; siendo la siguiente:
Los 260 lotes para vivienda unifamiliar que comprenden la Urbanizacion “SANTA
MARIA”, están distribuidos en la siguiente forma:
N° Manzana Calidad de energía F.S. Tensión Potencia (kW) 1 E2 700 0.45 220 35 SUB-TOTAL 35
CUADRO DE VIVIENDAS DE 12 LOTES
N° Manzana Calidad de energía F.S. Tensión Potencia (kW) 1 F4 700 0.45 220 42 SUB-TOTAL 42
POTENCIA TOTAL DE CARGAS PARTICULARES 1582kW
La Urbanizacion “SANTA MARIA” contara con cargas especiales Educación, Parque
Recreativo y Area verde.
CARGA ESPECIAL (C.E.):
CARGAS ESPECIALES
N° Manzana Descripción Calidad de energía
F.S. Tensión Potencia (kW)
1 E5 Puesto policial 700 0.45 220 5 Recreación publica 1 700 0.45 220 6 2 E2 Posta medica 700 0.45 380 15 Educación CEO 1 700 0.45 380 10 3 E3 Recreación publica 2 700 0.45 220 6 Educación CEO 2 700 0.45 380 10 4 F3 Recreación publica 3 700 0.45 220 6 Educación CEO 3 700 0.45 380 10 5 F4 Parque 700 0.45 220 6 Área verde 700 0.45 220 5 TOTAL 79
ALUMBRADO PÚBLICO (A.P.):
N° Luminarias Calificación Eléctrica (W)
F.S. Potencia(kW)
1 112 80.2 1 8.
PERDIDAS (P.):
Las pérdidas se consideran el 10% del servicio Particular:
Perdidas=10%(1582kW)=158.2W
DETERMINACIÓN DE LA MÁXIMA DEMANDA
CUADRO DE CARGAS GENERAL
SS.EE. CIRCUITO CONDUCTOR CORRIENTE (A)
POTENCIA (KW)
POTENCIA (KVA)
POTENCIA (KVA) DE DISEÑO
SE-01 C-1 SP 3X16+16/25 25.09 16.52 16.
AP 1X16/25 11.13 2.20 2.
C-2 SP 3X16+16/25 15.90 10.47 10.
AP 1X16/25 7.83 1.55 1.
C-3 SP 3X16+16/25 21.43 14.11 14.
AP 1X16/25 9.89 1.96 2.
C-4 SP 3X16+16/25 22.12 14.56 14.
AP 1X16/25 9.48 1.88 2.
TOTAL 126.87 63.23 64.08 75.
SE-02 C-1 SP 3X16+16/25 28.55 18.79 18.
AP 1X16/25 11.13 2.20 2.
C-2 SP 3X16+16/25 11.75 7.74 7.
AP 1X16/25 7.83 1.55 1.
C-3 SP 3X16+16/25 21.43 14.11 14.
AP 1X16/25 9.89 1.96 2.
C-4 SP 3X16+16/25 22.12 14.56 14.
Los cables han sido calculados para la potencia de a subestación y serán instalados tal como se muestra en las láminas del proyecto.
b) SUBESTACION ELECTRICA DE DISTRIBUCION
Las dos subestaciónes será del tipo aéreo un solo poste, el transformador que se utilizara será de 100KVA 33/0.38/0.22 KV, con conexión Dyn5, que ha sido determinado de acuerdo a la máxima demanda.
1.9 UBICACIÓN DE LA SUBESTACIÓN AÉREA PROYECTADA
Las dos subestaciones aérea proyectada de 100KVA 33/0.38/0.22 KV, con conexión
Dyn5:
- Subestación N° 1, esta ubicada en la intersección de la calle 231
y calle 207, en la esquina indicada en los planos del proyecto.
- Subestación N° 2, esta ubicada en la intersección de la calle 229
y calle 207, en la esquina indicada en los planos del proyecto.
- Subestación N° 3, esta ubicada en la intersección de la calle 227
y calle 207, en la esquina indicada en los planos del proyecto.
- Subestación N° 4, esta ubicada en la intersección de la calle 226
y calle 207, en la esquina indicada en los planos del proyecto.
- Subestación N° 5, esta ubicada en la intersección de la calle 224
y calle 207, en la esquina indicada en los planos del proyecto.
- Subestación N° 6, esta ubicada en la intersección de la calle 225
y avenida 503, en la esquina indicada en los planos del proyecto.
- Subestación N° 7, esta ubicada en la intersección de la avenida
502 y avenida 503, en la esquina indicada en los planos del
proyecto.
- Subestación N° 7.1, esta ubicada en la intersección de la calle
228 y avenida 503, en la esquina indicada en los planos del
proyecto.
- Subestación N° 8, esta ubicada en la intersección de la calle 225
y calle 100, en la esquina indicada en los planos del proyecto.
- Subestación N° 9, esta ubicada en la intersección de la calle 502
y calle 100, en la esquina indicada en los planos del proyecto.
1.10 SEGURIDAD Y MEDIO AMBIENTE
Se deberá tener en cuenta la normativa vigente, según se muestra a continuación: Seguridad y salud en el trabajo:
Sistemas de Gestión de Seguridad y Salud Ocupacional – OHSAS 18001:2007. Reglamento de Seguridad y Salud en el Trabajo – D.S. N° 009-2005-TR. Reglamento de Seguridad y Salud en el Trabajo de las Actividades Eléctricas – R.M. N° 161-2007-MEN/DM. Código Nacional de Electricidad Suministro 2011. Medio ambiente Reglamento de la Ley N° 27314, Ley General de Residuos Sólidos. Manual de Residuos Generados por la Actividad Eléctrica.
1.11 FINANCIAMIENTO
El propietario financiará la construcción de las obras civiles correspondientes a la acometida y las subestaciones eléctricas tipo aérea y el equipamiento de la acometida.
1.12 CONTENIDO DEL EXPEDIENTE
- Memoria Descriptiva.
- Especificaciones Técnicas de equipos y materiales.
- Especificaciones Técnicas de montaje.
- Cálculos justificativos.
- Metrado, Presupuesto y Cronograma.
- Planos y Laminas:
- Plano N° PRP–SM -001-
- Laminas (Armados, Retenidas, Puesta a Tierra)
RED ELÉCTRICA DE DISTRIBUCIÓN PRIMARIA EN 33 KV
ASOCIACIÓN TALLER “DOS DE MAYO”.
II. ESPECIFICACIONES TÉCNICAS DE MATERIALES Y EQUIPO
2.1 GENERALIDADES
Las presentes Especificaciones Técnicas, tienen por objeto corroborar las normas generales y cubren aspectos genéricos de las especificaciones técnicas particulares para el suministro de los diferentes materiales y/o equipos electromecánicos, relacionados a su fabricación en lo que se
- Postes de concreto armado centrifugados, de forma troncocónica.
- Acabado exterior homogéneo, libre de fisuras, cangrejeras y escoriaciones; tendrán las características y dimensiones que se consignan.
- A 3 m de la base del poste, en bajorrelieve, se implementará una marca que permita inspeccionar la profundidad de empotramiento luego de instalado el poste.
- Los postes llevarán impresa con caracteres legibles e indelebles y en lugar visible, cuando estén instalados, la información siguiente:
a. Marca o nombre del fabricante
b. Designación del poste : l/c/d/D; donde:
l = longitud en m c = carga de trabajo en con coeficiente de seguridad 3 d = diámetro de la cima en mm D = diámetro de la base, en mm
c. Fecha de fabricación
- En el siguiente cuadro se muestran las características de postes de Concreto Armado Centrifugado.
FICHA TÉCNICA PARA POSTES DE C.A.C.
POSTES 13/
ITEM DESCRIPCIÓN UNIDAD CARACTERÍSTICAS 1 Norma Técnica de Fabricación - NTP 339.027: 2 Longitud Total m 13 3 Esfuerzo en la Punta Kgf 300 4 Diámetro de la Punta mm ≥ 150 5 Diámetro de la Base mm ≥ 345 6 Coeficiente de Seguridad - ≥ 2 7 Peso aproximado Kg 1350
Señalización riesgo eléctrico De acuerdo a la R.M Nº 091-2002- EM/VME Normas DGE, Terminología y Símbolos Gráficos en Electricidad. (Símbolo de Riesgo Eléctrico). 9 Resistencia del concreto a la compresión Kg./cm 2 ≥ 350 10 Aditivo impermeabilizante anticorrosivo Incluir desde la base del poste hasta 3m de altura.
POSTES 13/
ITEM DESCRIPCIÓN UNIDAD CARACTERÍSTICAS
1 Norma Técnica de Fabricación - NTP 339.027: 2 Longitud Total m 13
3 Esfuerzo en la Punta (^) Kgf 400 4 Diámetro de la Punta (^) mm ≥ 180 5 Diámetro de la Base (^) mm ≥ 375 6 Coeficiente de Seguridad (^) - ≥ 2 7 Peso aproximado (^) Kg 1500
Señalización riesgo eléctrico - De acuerdo a la R.M Nº 091-2002- EM/VME Normas DGE, Terminología y Símbolos Gráficos en Electricidad. (Símbolo de Riesgo Eléctrico). 9 Resistencia del concreto a la compresión Kg./cm 2 ≥ 350 10 Aditivo impermeabilizante anticorrosivo - Incluir desde la base del poste hasta 3m de altura.
2.6.3 Pruebas Las pruebas se efectuarán en las instalaciones del fabricante, en presencia de un representante del Propietario a quien se le brindará todos los medios que le permitan verificar que los postes se suministran de acuerdo con la norma indicada.
Los instrumentos y equipos a utilizarse en las mediciones y pruebas deberán tener un certificado de calibración vigente expedido por un organismo de control autorizado, lo cual deberá ser verificado por el representante del Propietario antes de la realización de las pruebas.
Las pruebas de recepción de los postes serán las siguientes:
- Inspección visual
- Verificación de dimensiones
- Ensayo de carga
- Ensayo de rotura
2.6.4 Almacenamiento y Manipulación
Los postes pueden ser estibados de acuerdo con tres métodos establecidos:
1. Estiba de postes ordenados horizontalmente
2. Estiba de postes ordenado en forma de pirámide (sugerencia: max. 6
filas)
3. Estiba de postes ordenados en forma de retícula (sugerencia: max. 5
filas)
ANSI A 153 ZINC COATING (HOT DIP) ON IRON AND STEEL HARDWARE
ANSI C 135.1 AMERICAN NATIONAL STANDARD FOR GALVANIZED STEEL
BOLTS AND NUTS FOR OVERHEAD LINE CONSTRUCTION
ANSI C 135.4 AMERICAN NATIONAL STANDARD FOR GALVANIZED
FERROUS EYEBOLTS AND NUTS FOR OVERHEAD LINE
CONSTRUCTION
ANSI C 135.5 AMERICAN NATIONAL STANDARD FOR GALVANIZED
FERROUS EYENUTS AND EYELETS FOR OVERHEAD LINE
CONSTRUCTION
ANSI C 135.3 AMERICAN NATIONAL STANDARD FOR ZINC-COATED
FERROUS LAG SCREWS FOR POLE AND TRANSMISSION LINE
CONSTRUCTION
ANSI C 135.20 AMERICAN NATIONAL STANDARD FOR LINE CONSTRUCTION
– ZINC COATED FERROUS INSULATOR CLEVISES
ANSI C 135.31 AMERICAN NATIONAL STANDARD FOR ZINC-COATED
FERROUS SINGLE AND DOUBLE UPSET SPOOL INSULATOR
BOLTS FOR OVERHEAD LINE CONSTRUCTION
ANSI B18.2.2 AMERICAN NATIONAL STANDARD FOR SQUARE AND HEX
NUTS
UNE 21-158-90 HERRAJES PARA LINEAS ELECTRICAS AEREAS DE ALTA
TENSION
FICHA TÉCNICA PARA ACCESORIOS METÁLICOS DE POSTES Y CRUCETAS
ITEM DESCRIPCIÓN UNIDAD CARACTERÍSTICAS
1 PERNO DE DOBLE ARMADO
Material Acero Galvanizado Clase de galvanizado según ASTM B Dimensiones Longitud mm 457 Diámetro mm 16 Roscado mm 152 Norma de fabricación ANSI C 135. Carga mínima de rotura KN 56 Numero de tuercas 4 2 ARANDELA CUADRADA PLANA Material Acero Galvanizado clase de galvanización ASTM B Dimensiones
Lados mm 57 Espesor mm 5 Diámetro agujero mm 18 Norma de fabricación ANSI C 135. Carga mínima de rotura KN 71 Peso Aproximado Kg. 0. 3 ARANDELA CUADRADA CURVA Material Acero Galvanizado clase de galvanización ASTM B Dimensiones Lados mm 57 Espesor mm 5 Diámetro agujero mm 18 Norma de fabricación ANSI C 135. Carga mínima de rotura KN 41 4 BRAZO RIOSTRA Material Acero Galvanizado clase de galvanizado según ASTM B Dimensiones Perfil angular mm 38x38x Longitud mm 710 5 PERNO MAQUINADO Material Acero Galvanizado Clase de galvanizado según ASTM B Dimensiones
- Diámetro 1 mm 16
- Longitud 1 mm 305
- Diámetro 2 mm 13
- Longitud 2 mm 254 Roscado mm 152 Carga de rotura mínima KN 56 6 PERNO COCHE Material Acero Galvanizado Clase de galvanizado según ASTM B Dimensiones Longitud mm 152 Diámetro del agujero mm 13 Roscado mm 76 Carga mínima de rotura KN 56 7 PERNO OJO Material Acero Galvanizado Clase de galvanizado según ASTM B Dimensiones
Para fabricación : ASTM B398 ALUMINIUM ALLOY 6201-T81 WIRE FOR ELECTRICAL PURPOSES ASTM B399 CONCENTRIC-LAY-STRANDED ALUMINIUM ALLOY 6201-T CONDUCTORS
El Conductor al ser tendido no será rozado con el suelo, debido a que se deterioraría y crearía facilidades para el efecto corona.
El conductor de aleación de aluminio será fabricado con alambrón de aleación de aluminio- magnesio-silicio, cuya composición química deberá estar de acuerdo con la Tabla 1 de la norma ASTM B 398; el conductor de aleación de aluminio será desnudo y estará compuesto de alambres cableados concéntricamente y de único alambre central; los alambres de la capa exterior serán cableados en el sentido de la mano derecha y las capas interiores se cablearán en sentido contrario entre sí. El conductor deberá ser protegido con una película de PVC ó polietileno, contra la contaminación salina (para evitar la corrosividad) y será del tipo AAAC. El conductor tendrá las características y dimensiones que se indican a continuación:
FICHA TÉCNICA PARA CABLE DE ENERGÍA AAAC
CALIBRE Nº HILOS
DIÁMETRO HILO
DIÁMETRO CONDUCTOR
PESO CARGA DE ROTURA MÍNIMA
RESISTENC. ELÉCTRICA 20ºC
CAPACIDAD CORRIENTE mm2 kg/km mm kg/km kg /km A()* 25 7 2.15 6.5 70 723.9 1.31 125
Nota (*): Temperatura en el conductor 85°C, temperatura ambiente 40°C, velocidad del viento 0.6 m/s
Modulo de elasticidad : 6193.68 kg/mm² Coeficiente de dilatación a 20ºC : 23 x 10-6^ /ºC Coeficiente térmico de resistencia 20ºC : 0,0036/ºC
2.10 ACCESORIOS DEL CONDUCTOR DE RED PRIMARIA
2.10.1 CARACTERÍSTICAS GENERALES
a. Normas Aplicables
Los accesorios materia de esta especificación, cumplirán con las prescripciones de las siguientes normas:
UNE 21-159 ELEMENTOS DE FIJACIÓN Y EMPALME PARA CONDUCTORES Y
CABLES DE TIERRA DE LÍNEAS ELÉCTRICAS AÉREAS DE ALTA
TENSIÓN
IEC 61897 REQUIREMENTS AND TEST FOR STOCKBRIDGE TYPE AEOLIAN
VIBRATION DAMPERS
ASTM 153 STANDARD SPECIFICATION FOR ZINC-COATING (HOT-DIP) ON
IRON AND STEEL HARDWARE
b. Materiales
Los materiales para la fabricación de los accesorios del conductor serán de aleaciones de aluminio procedentes de lingotes de primera fusión, hierro maleable o dúctil o, acero forjado, de una sola pieza.
El fabricante o proveedor, tendrá la documentación que garantice la correspondencia de los materiales utilizados con los ofertados.
c. Fabricación, aspecto y acabado
La fabricación de los accesorios del conductor se realizará mediante un proceso adecuado, en el que se incluyan los controles necesarios que garanticen el producto final.
Las piezas presentarán una superficie uniforme, libre de discontinuidades, fisuras, porosidades, rebabas y cualquier otra alteración del material.
d. Protección anticorrosiva
Todos los componentes de los accesorios deberán ser resistentes a la corrosión, bien por la propia naturaleza del material o bien por la aplicación de una protección adecuada.
La elección de los materiales constitutivos de los elementos deberá realizarse teniendo en cuenta que no puede permitirse la puesta en contacto de materiales cuya diferencia de potencial galvánico pueda originar corrosión de naturaleza electrolítica.
Los materiales férreos, salvo el acero inoxidable, deberán protegerse en general mediante galvanizado en caliente por inmersión, de acuerdo con la Norma ASTM 153, con un mínimo de 110 micras de espesor.
Los planos de diseño deberán mostrar el número de compresiones que garantiza las cargas especificadas y el diseño del dado de compresión.
e. Manguito de reparación
Será de cobre o aleación de cobre, del tipo compresión, apropiado para reforzar los conductores con alambres dañados. Los planos de diseño deberán mostrar el diseño del dado de compresión requerido para el manguito de empalme.
f. Pasta para aplicación de empalmes
El suministro de manguitos de empalme y reparación incluirála pasta especial que se utilizará como relleno de estos accesorios. El costo estará incluido en el suministro de los accesorios. La pasta será una sustancia químicamente inerte (que no ataque a los conductores), de alta eficiencia eléctrica e inhibidor contra la oxidación. De preferencia deberá suministrarse en cartuchos incluyendo todos los accesorios necesarios para realizar un correcto uso de ellas en los empalmes.
g. Alambre de amarre
El alambre de amarre será de aluminio recocido de 16 mm².
2.11 AISLADORES
2.11.1 Aisladores De Porcelana Tipo Pin
Los aisladores tipo pin, cumplirán con las prescripciones de las siguientes normas:
ANSI C.29.1 AMERICAN NATIONAL STANDARD TEST METHODS FOR ELECTRICAL POWER INSULATORS ANSI C29.6 AMERICAN NATIONAL STANDARD FOR WET-PROCESS PORCELAIN INSULATORS (HIGH-VOLTAGE PIN TYPE)
Los aisladores tipo pin serán de porcelana, de superficie exterior vidriada; El roscado del agujero en el que se alojara la espiga de cabeza de plomo será efectuado sobre la misma porcelana del aislador, sin la necesidad de emplear accesorios o materiales con características distintas a la porcelana. FICHA TÉCNICA PARA AISLADORES DE PORCELANA TIPO PIN
2.11.2 Aisladores De Porcelana Tipo Suspensión
Los aisladores de suspensión, cumplirán con las prescripciones de las siguientes normas:
ANSI C29.1 AMERICAN NATIONAL STANDARD TEST METHODS FOR ELECTRICAL POWER INSULATORS
ANSI C29.2 AMERICAN NATIONAL STANDARD FOR INSULATORS WET-PROCESS PROCELAIN AND THOUGHENED GLASS-SUSPENSION TYPE
ASTM A 153 ZINC COATING (HOT DIP) ON IRON AND STEEL HARDWARE
Los aisladores se instalarán en zonas con las siguientes condiciones ambientales:
- Altitud sobre el nivel del mar : hasta 3000 m
- Humedad relativa : entre 50 y 95%
- Temperatura ambiente : -15 ºC y 30 ºC
- Contaminación ambiental : De escasa a moderada
Los aisladores de suspensión serán de porcelana de superficie exterior vidriada; el material de las partes metálicas será de acero forjado o hierro maleable galvanizado; estarán provistos de pasadores de bloqueo fabricados con material resistente a la corrosión, tal como bronce fosforoso o acero inoxidable.
