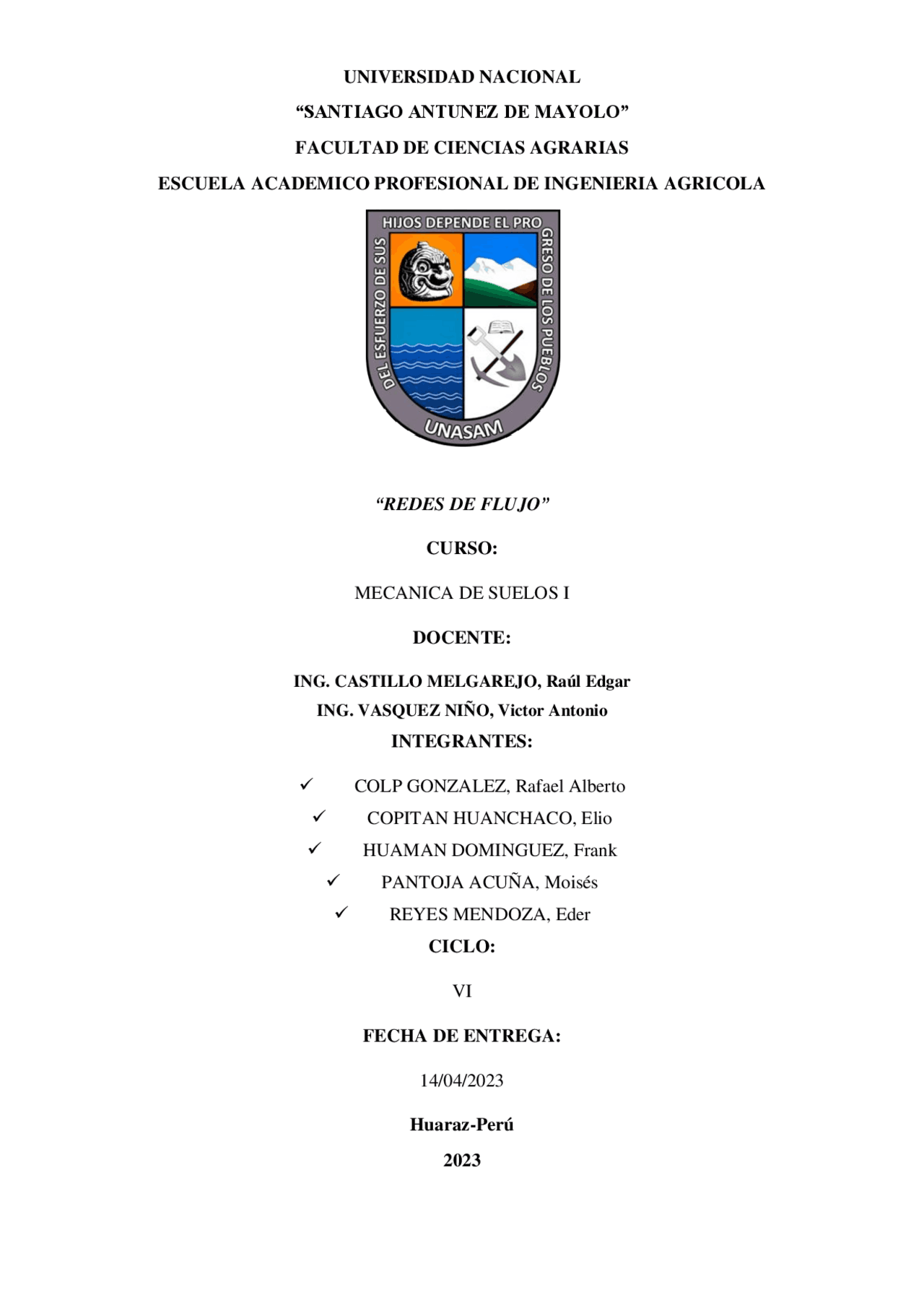

UNIVERSIDAD NACIONAL
“SANTIAGO ANTUNEZ DE MAYOLO”
FACULTAD DE CIENCIAS AGRARIAS
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA AGRICOLA
REDES DE FLUJO
CURSO:
MECANICA DE SUELOS I
DOCENTE:
ING. CASTILLO MELGAREJO, Raúl Edgar
ING. VASQUEZ NIÑO, Victor Antonio
INTEGRANTES:
COLP GONZALEZ, Rafael Alberto
COPITAN HUANCHACO, Elio
HUAMAN DOMINGUEZ, Frank
PANTOJA ACUÑA, Moisés
REYES MENDOZA, Eder
CICLO:
VI
FECHA DE ENTREGA:
14/04/2023
Huaraz-Perú
2023
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15

Vista previa parcial del texto

¡Descarga Redes de flujo en suelos y más Esquemas y mapas conceptuales en PDF de Mecánica solo en Docsity!

“SANTIAGO ANTUNEZ DE MAYOLO”

FACULTAD DE CIENCIAS AGRARIAS

ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA AGRICOLA

“REDES DE FLUJO”

CURSO:

MECANICA DE SUELOS I

DOCENTE:

ING. CASTILLO MELGAREJO, Raúl Edgar ING. VASQUEZ NIÑO, Victor Antonio INTEGRANTES: ✓ COLP GONZALEZ, Rafael Alberto ✓ COPITAN HUANCHACO, Elio ✓ HUAMAN DOMINGUEZ, Frank ✓ PANTOJA ACUÑA, Moisés ✓ REYES MENDOZA, Eder CICLO: VI FECHA DE ENTREGA: 14/04/ Huaraz-Perú 2023

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

    1. INTRODUCCIÓN Contenido
  • OBJETIVOS
    1. MARCO TEORICO: REDES DE FLUJO
      • 2.1.Flujo unidimensional
    • 2.1.1. Ley de Darcy
    • 2.1.2. Fuerza de filtración
      • 2.2.Flujo bidimensional
    • 2.2.1.Ecuación fundamental del flujo de agua en el suelo
      • 2.3.La red de Flujo
      • 2.3.1.Trazo De La Red De Flujo:................................................................................
      • 2.4.Cálculo Del Caudal En Suelos Isotrópicos
      • 2.2.Normas para el trazo de redes de flujo:
      • 2.3.Flujo en un suelo Anisotrópico (KX ≠ KY)..........................................................
    1. EQUIPOS Y HERRAMIENTAS
    1. PROCEDIMIENTO
    1. CONCLUSIONESY RECOMENDACIONES
    1. REFERENCIAS BIBLIOGRAFÍCAS
    1. ANEXO

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

I. OBJETIVOS

Objetivo general

  • Analizar el comportamiento de flujo mediante colores para una mejor visualización. Objetivos específicos
  • Dar a conocer en que consiste una red de flujo.
  • Calcular las redes de flujos.
  • Elaborar una red Bidimensional de flujo en el AutoCAD.

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

II. MARCO TEORICO: REDES DE FLUJO

La representación gráfica del flujo a través del suelo se realiza a través de las llamadas redes de flujo o redes de corrientes. La información relevante para la pregunta formulada se puede obtener de la red de transmisión. Los caminos que toman las partículas de agua a través de una masa de suelo saturada en su camino de escorrentía o percolación se denominan corrientes o riachuelos. Figura 1: Red de Flujo

2.1. Flujo unidimensional

2.1.1. Ley de Darcy 𝑄 = 𝑘 ℎ 3 − ℎ 4 𝐿 𝐴 = 𝑘𝑖𝐴 Donde: 𝑄: Gasto 𝑘: Coeficiente de permeabilidad de Darcy. ℎ 3 : Altura, sobre un plano de referencia, que alcanza el agua en un tubo colocado a la entrada de la capa filtrante. ℎ 4 : Altura, sobre un plano de referencia, que alcanza el agua en un tubo colocado a la salida de la capa filtrante. 𝐿: Longitud de la muestra. 𝐴: Área total interior de la sección transversal del recipiente que contiene la muestra. 𝑖: Gradiente hidráulico.

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

Figura 3: Fuerzas ejercidas por el agua sobre una muestra de suelo.

2.2. Flujo bidimensional

2.2.1. Ecuación fundamental del flujo de agua en el suelo Ecuación básica del flujo laminar bidimensional en un suelo. 𝑘𝑧 𝜕^2 ℎ 𝜕𝑧^2

  • 𝑘𝑧 𝜕^2 ℎ 𝜕𝑥^2 = 1 1 + 𝑒

𝜕𝑆 𝜕𝑡

𝜕𝑒 𝜕𝑡

Donde: 𝑘𝑧: Permeabilidad en la dirección 𝑧, en el punto x, y, z. ℎ: Carga total.

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

Figura 1 Flujo a través de un elemento de suelo. Para flujo establecido (e y S constantes) la ecuación se reduce a: 𝑘𝑧 𝜕^2 ℎ 𝜕𝑧^2

  • 𝑘𝑧 𝜕^2 ℎ 𝜕𝑥^2 = 0 Y cuando la permeabilidad es la misma en todas las direcciones (𝑘𝑧 = 𝑘𝑥) la se reduce a la Ecuación de Laplace: 𝜕^2 ℎ 𝜕𝑧^2

𝜕^2 ℎ 𝜕𝑥^2 = 0

2.3. La red de Flujo

Representación gráfica de los caminos recorridos por el agua. Está constituida por líneas de flujo (trayectoria de las partículas) y por líneas equipotenciales /líneas de igual carga total). La ecuación de Laplace queda resuelta por dos familias de curvas ortogonalesentre sí, que son las líneas de flujo y las líneas equipotenciales; con dos familias de líneas que cumplan la condición de ortogonalidad y las condiciones de frontera de la región de flujo constituyen una solución única de la ecuación de Laplace y por ende del problema deflujo descrito por aquella ecuación. El método de las redes de flujo utiliza esas afirmaciones para resolver el problema de un modo sencillo y puramente gráfico. Definiendo en cada caso particular las condiciones de frontera específicas del problema y de trazar cumpliendo aquellas las dos familias de curvas ortogonales, obteniendo así una verdadera imagen gráfica del problema.

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

Además, Casagrande expresa una serie de consejos que facilitan el trazado de redes, entre los que se encuentran: ✓ Estudiar apariencia de redes de flujo bien hechas. ✓ Comenzar a trazar la red en partes en que las líneas de flujo sean rectas y paralelas, en donde los canales son aproximadamente del mismo tamaño. ✓ Las transiciones entre rectas y curvas deben ser suaves y en forma parabólica o elíptica.

2.4. Cálculo Del Caudal En Suelos Isotrópicos

Como se dijo antes el espacio entre cualquier par de líneas de corriente o flujo se lo denomina canal de flujo y se cumple que el caudal que circula a través de cada uno de ellos es el mismo. Fig. 2. Donde: hi : altura piezométrica en cada una de las equipotenciales Li : distancia entre las líneas equipotenciales consecutivas

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

2.2.Normas para el trazo de redes de flujo:

  1. Úsense todas las oportunidades posibles para estudiar la apariencia de redes de flujo bien hecha, tratando después de repetirlas sin tener a la vista el modelo hasta obtener dibujos satisfactorios.
  2. Usualmente es suficiente trazar la red con número de canales de flujo comprendidos entre cuatro y cinco. El uso de muchos canales dificultagrandemente el trazo y desvía la atención de los aspectos esenciales.
  3. Debe siempre observase la apariencia de la red en conjunto, sin tratar de corregir detalles hasta que toda ella este aproximadamente bien trazada.
  4. Frecuentemente hay partes de la red en que la línea de flujo debe ser aproximadamente rectas y paralelas: en ese caso los canales son más o menos del mismo ancho y los cuadrados deben resultar muy parecidos. Pueden facilitar el trazo de la red el comenzarlo por esa zona. La red de flujo en áreas confinadas, limitadas por fronteras paralelas (especialmente la superior y la inferior) son frecuentemente simétricas y la línea de flujo y las equipotenciales son entonces de forma parecida a la elíptica.
  5. Un error común en los principiantes es el de dibujar transiciones muy bruscas entre las partes rectas y curvas de las diferentes líneas. Debe tenerse presente que las transiciones deben ser siempre muy suaves y de forma parabólica o elíptica; eltamaño de los diferentes cuadrados debe ir cambiando también gradualmente.
  6. En general el primer intento no conduce a una red de cuadrados en toda la extensión de la región de flujo. La caída de potencial entre dos equipotenciales sucesivas correspondientes a un cierto número de canales con el que se intentó la solución, no suele ser una parte entera exacta de la pérdida total de potencial, de manera que al terminar la red suele quedar una última hilera de rectángulos entre dos líneas equipotenciales en la que la caída de carga es una fracción de la Δh que haya prevalecido en el resto de la red. Generalmente esto no es perjudicial y esta última hilera puede tomarse en cuenta para cálculo de ne, estimando que la fracción de caída ha resultado. Si por razones de presentación, se desea que todas las hileras de cuadrado queden con el mismo Δh, podrá corregirse la red cambiando el número de canales de

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

Flujo en un suelo Anisotrópico (KX ≠ KY) Ecuación bidimensional del flujo en un medio saturado y con flujo estacionario. En el caso en que los coeficientes de permeabilidad no sean iguales en las dos direcciones (kx ≠ ky), las líneas no son más perpendiculares a las equipotenciales. Para el trazado de la red de flujo en esta situación, se apela a una transformación del problema. Se efectúa una alteración en la escala en la dirección x (la permeabilidad en la dirección horizontal tiende a ser mayor que la vertical).

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

III: EQUIPOS Y HERRAMIENTAS

  • Caja de vidrio: Para este ensayo de laboratorio se mandó a realizar una caja de vidrio con un espesor de 6 mm, con una separación. Como se muestra en la siguiente imagen.
  • Arena tamizada.
  • 4 jeringas de 20 ml

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

PASO 03:

Luego se procede a saturar todo el suelo, se espera un determinado tiempo de aproximadamente 3horas hasta que el suelo adherido se sature por completo. PASO 04: Se prepara la tinta con tempera y agua para después llenarlas en jeringas de 20 ml, habiendo conseguido el suelo saturado se procede llenar más agua hasta que el suelo quede sumergido.

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

PASO 05:

Para después empezar a inyectar la tinta en 4 colores distintos, en este caso se usaron tintas de colores blanco, amarillo, azul y rojo. PASO 06: Habiendo inyectado los 4 colores se esperan un momento y gracias al fenómeno de la permeabilidad se puede apreciar las líneas de flujo que en este caso se podrán y así mismo se observa como el agua puede llegar a filtrar grandes distancias.

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

VI. REFERENCIAS BIBLIOGRAFÍCAS

  • Mecánica de Suelos TOMO III. Juárez Badillo. Pág. 36 – Pág. 48
  • http://es.wikipedia.org/wiki/Ecuaci%C3%B3n_de_Laplace
  • http://fisica.laguia2000.com/wp-content/uploads/2012/01/Bidimensional7.jpg
  • http://es.slideshare.net/melitayura/mecanica-de-suelos-propiedades-hidráulicas-del-suelo

“SANTIAGO ANTUNEZ DE MAYOLO”

Una universidad para el desarrollo

VII. ANEXO

Anexo 1 : Representado en el AutoCAD Anexo 2 : Caja de Vidrio de los Participantes.
