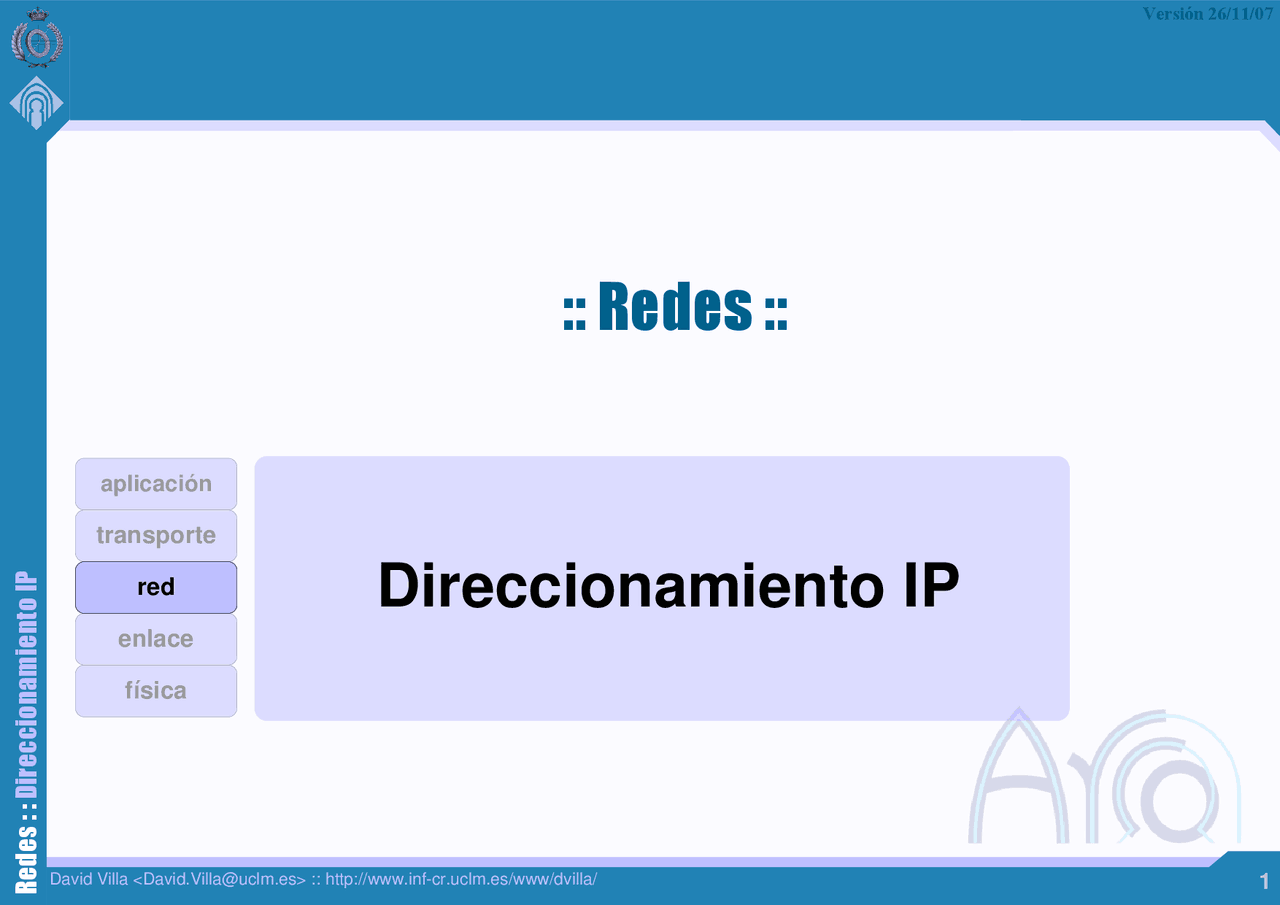

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 1 Versión 26/11/

Direccionamiento IP

:: Redes ::

aplicación transporte enlace física redred

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 2

Direccionamiento con clases

Subnetting

● VLSM

Supernetting

Direccionamiento sin clases

CIDR

Resumen de rutas ( Summarizing )

Contenidos

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 4 Direcciones IP especiales 00000000.00000000.00000000. XX ... XX 00 ... 00

Este host

Esa red

XX ... XX 11 ... 11 Todos los host de esa red

00 ... 00 XX ... XX Un host de esta red

01111111.00000000.00000000.00000001 iface loopback

11111111.11111111.11111111.11111111 Todos los hosts de esta red

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 5 Direccionamiento con clase (classful addressing)

Hay 5 clases, que se reconocen por los bits más significativos:

0 host id Clase A^ (^2

7

net id -3^ redes)

0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 1 0 1 2 3 4 5 6 7 8 9 2 0 1 3

10 host id Clase B^ (^2

14

net id -16^ redes)

110 host id Clase C^ (^2

21

net id -256^ redes)

1110 dirección multicast Clase D

1111 reservado uso futuro Clase E

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 7 Direccionamiento con clase

direcciones de red (net id)

Las direcciones de red tienen varias propiedades:

● Es la primera dirección de cada bloque

● Identifica a toda una red desde el punto de vista de internet

● Dada una dirección de red se puede averiguar la clase a la

que pertenece, el bloque (net id) y el rango de direcciones en

ese bloque

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 8

es de clase B máscara 1111 1111 1111 1111 0000 0000 0000 0000 1010 0001 0100 0011 0000 0000 0000 0000 dirección de red

Una máscara es un número de 32 bits tal que al hacer un

AND con una dirección IP dada obtenemos la dirección de

red que le corresponde.

Direccionamiento con clase

máscara de red

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 10 Subnetting

Problema: Las redes de clase A y B están infrautilizadas.

Solución: Se dividen en “sub-redes” más pequeñas. Se utiliza

parte del sufijo (host id) como identificador de la sub-red.

0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 1 0 1 2 3 4 5 6 7 8 9 2 0 1 3 10 net id host id sub-net id

El esquema de la figura utiliza un “sub-net id” de 4 bits, de modo

que se dispone de 16 sub-redes con 2

12

-2 hosts cada una.

El esquema de sub-redes lo decide el administrador de la red.

RFC 950 n bits -> 2 n subredes RFC 1878

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 11 Subnetting 141.14.0.1 141.14.0.2 141.14.192.2 141.14.255.253 141.14.255. 141.14.201. Internet Red: 141.14.0.

Red clase B convencional

El número de sub-redes siempre debe ser una potencia de 2.

Se puede aplicar a cualquier bloque (red o subred) que no se esté

utilizando.

Es una decisión del diseño local, es transparente desde Internet.

Ejemplo: Aplicar subnetting a la siguiente red para conseguir 4

bloques iguales:

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 13 Subnetting

Máscara de la sub-red

Para poder realizar un enrutado efectivo es necesario

definir la máscara de la sub-red.

Para el ejemplo anterior:

10 net id host id sub-net id

● La máscara es:

0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 1 0 1 2 3 4 5 6 7 8 9 2 0 1 0 3

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 14

Cuando se utiliza una máscara de subred de tamaño fijo, todas las

subredes deben tener el mismo tamaño.

Esto supone un gran desperdicio de direcciones cuando se necesitan

bloques pequeños, p.ej. enlaces serie (que sólo necesitan dos

direcciones)

VLSM permite aplicar subnetting de forma anidada.

VLSM requiere soporte de los protocolos de enrutamiento dinámico.

RIPv1 y GRP mientras que RIPv2, OSPF y EIGRP sí lo soportan

Subnetting

Variable Length Subnet Mask (VLSM)

Direccionamiento IP

Variable Length Subnet Mask (VLSM)

• David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ - 141.14.63. - 141.14.44. - Sub-red: 141.14.0.0/ - 141.14.0.1 141.14.0.2 141.14.127. - 141.14.88. - Sub-red: 141.14.64.0/ - 141.14.64.1 141.14.64. - 141.14.191. - 141.14.167. - Sub-red: 141.14.128.0/
  • 141.14.128.1 141.14.128.2 141.14.255. - 141.14.201. - Sub-red: 141.14.192.0/ - 141.14.192.1 141.14.192. - X.X. 00 00 0000.0 X.X. 01 00 0000. Internet - X.X. 10 00 0000.0 X.X. 11 00 0000. - 141.14.198.
• David Villa :: http://www.inf-cr.uclm.es/www/dvilla/
  • 172.16.14.0/
  • 172.16.14.64/
  • 172.16.14.128/
  • 172.16.14.192/
    • ● 172.16.14.192/
    • ● 172.16.14.224/
      • • 172.16.14.224/
      • • 172.16.14.228/
      • • 172.16.14.232/
      • • 172.16.14.236/
      • • 172.16.14.240/
      • • 172.16.14.244/
      • • 172.16.14.248/
      • • 172.16.14.252/ - 172.16.14.0/ (Ejemplo 2) - 172.16.14.228/ - 172.16.14.224/ - 172.16.14.236/ - 172.16.1.0/ - 172.16.2.0/ - 172.16.14.0/ - 172.16.14.64/
        • 172.16.14.128/
        • 172.16.14.192/ - 172.16.14.232/
  • Subdividimos la subred 172.16.14.0/24 para conseguir

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 17 Supernetting

Problema: Nadie quiere las redes de clase C porque son demasiado

pequeñas.

Solución: Se agregan para formar “super-redes” más grandes. Se

utiliza parte del prefijo (net id) para direccionar hosts. 0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 1 0 1 2 3 4 5 6 7 8 9 2 0 1 3 110 net id host id Requisitos: ● (^) El número de bloques agregados debe ser potencia de 2. ● (^) Los bloques deben tener direccionamiento contiguo. ● (^) El tercer byte de la primera dirección debe ser divisible por el nº de bloques. RFC 1338

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 19 Direccionamiento sin clases (classless addressing) El direccionamiento con clases ( classfull ) es poco flexible. Classless permite definir bloques de direcciones de cualquier tamaño (que sea potencia de 2). La primera dirección debe ser divisible por el número de direcciones en el bloque. La primera dirección y la máscara definen cada bloque. Una organización puede hacer subnetting dentro de su bloque. Sin embargo no tiene sentido aplicar supernetting con classless addressing. El direccionamiento sin clases plantea problemas de rutado, que soluciona el CIDR.

Direccionamiento IP David Villa :: http://www.inf-cr.uclm.es/www/dvilla/ (^) 20

Classless Inter-Domain Routing (CIDR)

RFCs 1518 a 1520 CIDR se basa en la definición de prefijos de cualquier tamaño que se van asignando de forma arbórea, por distintas entidades. La entidad “asignadora” de primer nivel es IANA. en el segundo nivel hay 5 RIR ( Regional Internet Registry ) que a su vez reparten el espacio de direccionamiento entre otras entidades menores. CIDR utiliza VLSM para definir subredes de forma arbitraria. Las subredes se pueden agregar con las reglas habituales para formar “super-redes”. Con CIDR, los enrutadores deben cambiar la forma en la que manejan sus tablas de rutas, puesto que las direcciones destino de los paquetes no son “auto-contenidas”, como sí ocurría en classfull.
