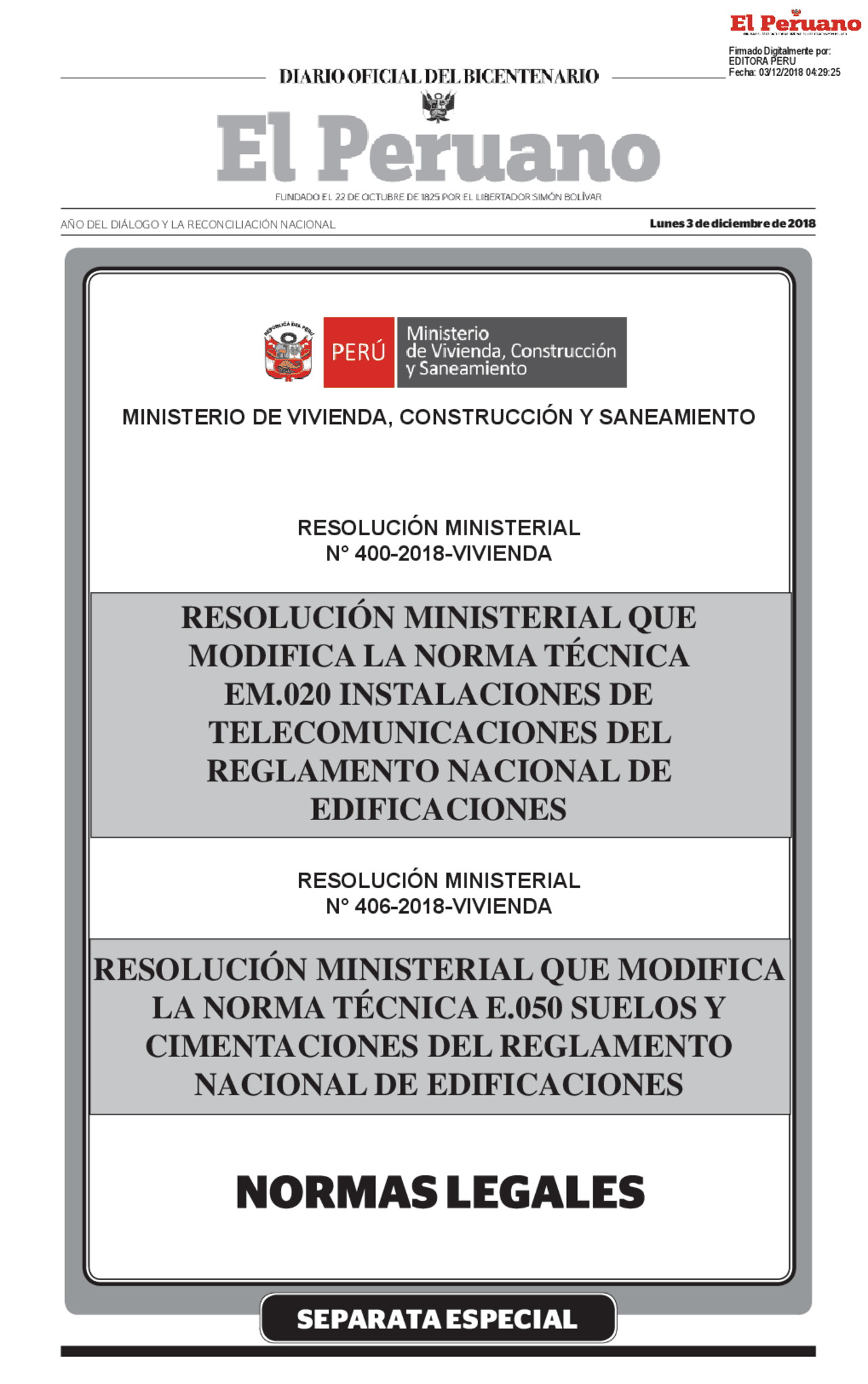

SEPARATA ESPECIAL
AÑO DEL DIÁLOGO Y LA RECONCILIACIÓN NACIONAL^ Lunes 3 de diciembre de 2018
MINISTERIO DE VIVIENDA, CONSTRUCCIÓN Y SANEAMIENTO
RESOLUCIÓN MINISTERIAL
N° 400-2018-VIVIENDA
RESOLUCIÓN MINISTERIAL QUE
MODIFICA LA NORMA TÉCNICA
EM.020 INSTALACIONES DE
TELECOMUNICACIONES DEL
REGLAMENTO NACIONAL DE
EDIFICACIONES
RESOLUCIÓN MINISTERIAL
N° 406-2018-VIVIENDA
RESOLUCIÓN MINISTERIAL QUE MODIFICA
LA NORMA TÉCNICA E.050 SUELOS Y
CIMENTACIONES DEL REGLAMENTO
NACIONAL DE EDIFICACIONES
2 NORMAS LEGALES Lunes 3 de diciembre de 2018^ /^ El Peruano
4 NORMAS LEGALES Lunes 3 de diciembre de 2018^ /^ El Peruano
SE RESUELVE:
Artículo 1.- Modificación de la Norma Técnica EM.020 Instalaciones de Telecomunicaciones del Reglamento Nacional de Edificaciones Modifícase la Norma Técnica EM.020 Instalaciones de Telecomunicaciones del Numeral III.4 Instalaciones Eléctricas y Mecánicas, del Título III Edificaciones del Reglamento Nacional de Edificaciones, aprobada por Decreto Supremo Nº 011-2006-VIVIENDA, la cual forma parte integrante de la presente Resolución Ministerial.
Artículo 2.- Publicación y Difusión Encárguese a la Oficina General de Estadística e Informática la publicación de la presente Resolución Ministerial y de la Norma Técnica a que se refiere el artículo precedente, en el Portal Institucional del Ministerio de Vivienda, Construcción y Saneamiento (www.vivienda.gob.pe), el mismo día de su publicación en el Diario Oficial El Peruano.
DISPOSICIÓN COMPLEMENTARIA TRANSITORIA
Única.- Normativa aplicable a proyectos de inversión pública y privada en ejecución Los proyectos de inversión pública o privada comprendidos en los alcances de la Norma Técnica EM.020 Instalaciones de Telecomunicaciones que a la entrada en vigencia de la presente Resolución Ministerial, cuenten con expediente técnico aprobado en el marco del Sistema Nacional de Programación Multianual y Gestión de Inversiones - Invierte.pe, o que se haya solicitado a las Municipalidades la licencia de edificación correspondiente, se rigen por las disposiciones del texto de la citada Norma Técnica aprobada por Decreto Supremo Nº 011-2006-VIVIENDA.
Regístrese, comuníquese y publíquese.
JAVIER PIQUÉ DEL POZO
Ministro de Vivienda, Construcción y Saneamiento
NORMA EM.020 INSTALACIONES DE TELECOMUNICACIONES
INDICE
TITULO I. DISPOSICIONES GENERALES
Artículo 1.- Objeto Artículo 2.- Ámbito de aplicación Artículo 3.- Definiciones Artículo 4.- Abreviaturas
TITULO II. LINEAMIENTOS TECNICOS PARA EL DISEÑO DE INSTALACIONES DE TELECOMUNICACIONES EN EDIFICACIONES
CAPITULO I.- LINEAMIENTOS TECNICOS GENERALES DE LAS EDIFICACIONES
Artículo 5.- Proyecto técnico para instalaciones de telecomunicaciones Artículo 6.- Acceso a servicios de telecomunicaciones Artículo 7.- Medios de transmisión Artículo 8.- Componentes de la red interna de telecomunicaciones Artículo 9.- Organización de los componentes de la infraestructura de telecomunicaciones
CAPÍTULO II.- LINEAMIENTOS TECNICOS POR COMPONENTE
SUBCAPITULO I: Cámara de entrada Artículo 10.- Características mínimas Artículo 11.- Instalaciones no permitidas
SUBCAPITULO II: Cuarto de Telecomunicaciones Artículo 12.- Características mínimas Artículo 13.- Instalaciones eléctricas Artículo 14.- Ubicación de los tableros de protección
SUBCAPITULO III: Gabinetes principales Artículo 15.- Características mínimas
SUBCAPITULO IV: Gabinete Secundario Artículo 16.- Características mínimas
SUBCAPITULO V: Caja de paso Artículo 17.- Características mínimas
SUBCAPITULO VI: Punto de Acceso al Usuario Artículo 18.- Características mínimas
El Peruano / Lunes 3 de diciembre de 2018 NORMAS LEGALES 5
SUBCAPITULO VII: Caja Terminal Artículo 19.- Características mínimas
CAPÍTULO III.- LINEAMIENTOS TECNICOS POR CANALIZACIÓN
SUBCAPITULO I: La canalización que une la Cámara de Entrada con el Cuarto de Telecomunicaciones Artículo 20.- Características generales Artículo 21.- Canalización al Cuarto de Telecomunicaciones Inferior Artículo 22- Canalización al Cuarto de Telecomunicaciones Superior
SUBCAPITULO II: La canalización que une el Cuarto de Telecomunicaciones (Superior o Inferior) con el Gabinete Secundario Artículo 23.- Características generales
SUBCAPITULO III: La canalización que une el Gabinete Secundario con el Punto de Acceso al Usuario Artículo 24.- Características generales
SUBCAPITULO IV: La canalización que une el Punto de Acceso al Usuario con las cajas terminales Artículo 25.- Características generales
ANEXOS
ANEXO I-Tablas ANEXO II- Simbología
TITULO I
DISPOSICIONES GENERALES
Artículo 1.- Objeto Establecer los requisitos técnicos mínimos necesarios para el diseño y construcción de la infraestructura de la red interna de telecomunicaciones de una edificación.
Artículo 2.- Ámbito de aplicación La presente norma técnica regula la infraestructura de la red interna de telecomunicaciones de una edificación, desde la cámara de entrada hasta la caja terminal.
Artículo 3.- Definiciones
3.1. Acceso Inalámbrico: Conexión(es) radioeléctrica(s) entre la red del proveedor del servicio y el sistema de recepción en la edificación. Esta es una conexión sin cables utilizando los principios de la propagación de ondas electromagnéticas.
3.2. Acometida: Es el medio de enlace desde la fuente de señal del operador de servicios de telecomunicaciones hasta el punto de interconexión de la red interna de telecomunicaciones de la edificación.
En caso de haber un sistema de captación para el acceso inalámbrico, es el medio de interconexión entre la Antena hasta el Punto de Demarcación de la edificación. Para el modo de acceso alámbrico, es el medio de conexión entre la Caja de Distribución de la operadora hasta el Punto de Demarcación de la edificación.
3.3. Antena: Es un dispositivo transductor (conductor metálico) diseñado con el objetivo de emitir o recibir ondas electromagnéticas, hacia el espacio libre.
3.4. Bandejas, Conductos, Canaletas y Escalerilla: Son estructuras que permiten distribuir el cableado y transportarlo a distintos espacios. Su funcionalidad no es sólo estética, ya que salvaguardan los cables de los elementos que los puedan dañar; inclemencias del tiempo, humedad, roedores, chispas. Pueden ser de PVC, PVC-P o estructuras galvanizadas u otras.
3.5. Cable: Conjunto de uno o más conductores eléctricos u ópticos dentro de un aislante envolvente, construidos de tal modo que permita la transmisión de información y soporte las tracciones de su instalación y operación.
3.6. Cableado: Tendido de cables con las conexiones eléctricas u ópticas que permite la conexión entre el equipamiento que comunica.
3.7. Cableado Estructurado: Infraestructura común de cables destinada a transportar, a lo largo y ancho de una edificación, las señales que emite un emisor de algún tipo de señal hasta el correspondiente receptor, a través de alambres de cobre, cables de fibra óptica, cables terminados en diferentes tipos de conectores y adaptadores.
3.8. Caja de distribución: Es el espacio que permite el alojamiento del terminal de distribución y los dispositivos y equipos de la red de telecomunicaciones, proveyendo la seguridad y el espacio necesario para efectuar las conexiones de las líneas de acometida.
3.9. Caja de Paso: Accesorio o dispositivo en donde se realizan los Cambios de dirección o derivaciones de los cableados que llegan a él.
3.10. Caja Terminal: Accesorio empotrado en la pared donde se aloja la toma de usuario.
El Peruano / Lunes 3 de diciembre de 2018 NORMAS LEGALES 7
Nro. Abreviatura Nombre 05 CTI Cuarto de telecomunicaciones inferior 06 CTS Cuarto de telecomunicaciones superior 07 GT Gabinete de telecomunicaciones 08 IEC International Electrotechnical Commission ó Comisión Electrotécnica Internacional 09 NTP Norma Técnica Peruana 10 PAU Punto de acceso al usuario 11 SJ Sección del ducto 12 TA Tablero de asignación
TITULO II. LINEAMIENTOS TECNICOS PARA EL DISEÑO DE INSTALACIONES
DE TELECOMUNICACIONES EN EDIFICACIONES
CAPITULO I LINEAMIENTOS TECNICOS GENERALES DE LAS EDIFICACIONES
Artículo 5.- Proyecto técnico para instalaciones de telecomunicaciones El Proyecto Técnico de instalaciones de telecomunicaciones, debe desarrollarse conforme a la presente Norma y debe ser refrendado por un ingeniero electrónico o de telecomunicaciones, colegiado y habilitado por el Colegio de Ingenieros del Perú.
a) Planos:
i. Plano de conexión del acceso domiciliario a la red pública de telecomunicaciones. ii. Plano del sistema de distribución (ductos, conductos, cámaras, canaletas y demás canalizaciones). iii. Plano de salidas de telecomunicaciones (telefonía, cable, internet, sistemas de alarma, detectores de humo, sensores de movimiento, sistemas inteligentes, circuitos cerrados de TV, sistemas de control de accesos, sistemas de seguridad, redes de enlace entre computadoras, sistema de llamadas y música ambiental, sistema de parlantes, sistema de control de personas y sistema de control de medios audiovisuales, u otros en lo que sea pertinente); iv. Plano de diagramas de instalación de equipos electrónicos; v. Plano de detalles de equipos; vi. Plano de detalles constructivos;
Los planos deben incluir la nomenclatura indicada en el ANEXO II-Simbología, de la norma EM.020 Instalaciones de telecomunicaciones.
b) Memoria descriptiva: Deberá especificar la descripción de la infraestructura de los servicios de telecomunicaciones, premisas de diseño, descripción esquemática del sistema o sistemas a instalar, características técnicas generales del sistema de telecomunicaciones y el número de unidades y metrado de los materiales.
c) Especificaciones técnicas de los materiales y equipos; y
d) Procedimiento de ejecución, de ser necesario.
Artículo 6.- Acceso a servicios de telecomunicaciones La red interna de telecomunicaciones de la edificación debe facilitar que cada usuario por inmueble tenga acceso a la diferente oferta de servicios de telecomunicaciones, establecidos en el Texto Único Ordenado de la Ley de Telecomunicaciones (Decreto Supremo N° 013-93-TCC) y en el Texto Único Ordenado del Reglamento General de la Ley de Telecomunicaciones (Decreto Supremo N° 020-2007-MTC).
Artículo 7.- Medios de transmisión Los servicios de telecomunicaciones a cada edificación o inmueble debe realizarse a través de diversos medios de transmisión (par de cobre, fibra óptica, cable coaxial, entre otros).
Artículo 8.- Componentes de la red interna de telecomunicaciones La infraestructura de la red interna de telecomunicaciones debe tener principalmente los siguientes componentes:
- Cámara de entrada
- Cuarto de telecomunicaciones
- Gabinete secundario
- Cajas de paso
- Punto de acceso al usuario
- Caja terminal
Artículo 9.- Organización de los componentes de la infraestructura de telecomunicaciones La infraestructura de la red interna de telecomunicaciones se debe iniciar en el Punto de Demarcación en el inmueble según el esquema del Gráfico 1 y de acuerdo a la cantidad de usuarios, distribución de la infraestructura y ubicación de espacios disponibles.
La edificación debe disponer de los espacios físicos (componentes y canalizaciones) necesarios para instalar los equipos de manera segura. Estos deben estar interconectados por medio de un sistema de cableado.
8 NORMAS LEGALES Lunes 3 de diciembre de 2018^ /^ El Peruano
Gráfico 1 Esquema general de la Infraestructura de la red interna de telecomunicaciones
E1, E2, En = Empresas prestadoras de servicios públicos de telecomunicaciones. TA=Tablero de asignación
CAPÍTULO I
LINEAMIENTOS TÉCNICOS POR COMPONENTE
SUBCAPITULO I
CÁMARA DE ENTRADA
Artículo 10.- Características mínimas
10.1. La cámara de entrada debe tener las dimensiones indicadas en la Tabla 1.
10.2. El número y dimensión de las canalizaciones entre la caja de distribución y la cámara de entrada se encuentran reguladas en la norma EC040 Redes e instalaciones de telecomunicaciones del Reglamento Nacional de Edificaciones y es el mismo que el utilizado entre la cámara de entrada y el cuarto de telecomunicaciones.
10.3. La Cámara de Entrada debe tener como mínimo tres ductos de entrada para facilitar el acceso independiente a las operadoras.
10.4. En los casos que los sótanos de edificaciones lleguen al límite de propiedad (colinden con la vía pública) se debe habilitar a modo de Cámara de Entrada, una caja de paso con dimensiones de acuerdo a la Tabla 1, contigua al ducto de ingreso.
Artículo 11.- Instalaciones no permitidas En la cámara de entrada no está permitido la instalación de equipos, empalmes, reservas de cable o cualquier otro elemento que disminuya el espacio disponible para el paso de cables de las redes de alimentación de los diferentes proveedores de servicios.
SUBCAPITULO II CUARTO DE TELECOMUNICACIONES
Artículo 12.- Características mínimas
12.1. Se deben ubicar en espacios reservados de las zonas comunes de los inmuebles; estos espacios deben tener buena ventilación y deben contar con sumideros con desagüe. Los equipos de los proveedores de servicios cuyo acceso se realiza mediante redes alámbricas se deben instalar en el Cuarto de Telecomunicaciones Inferior, mientras que los equipos de los proveedores de servicios cuyo acceso se realiza mediante redes inalámbricas se deben instalar en el Cuarto de Telecomunicaciones Superior.
12.2. Las dimensiones mínimas de estos espacios se especifican en la Tabla 2.
10 NORMAS LEGALES Lunes 3 de diciembre de 2018^ /^ El Peruano
14.5. En el Cuarto de telecomunicaciones superior se debe disponer, además, de los tomacorrientes necesarios para alimentar los equipos de cabecera o los equipos de telecomunicaciones.
14.6. En el lugar de centralización de medidores, se debe prever espacio suficiente para la colocación del medidor de los servicios comunes. Para tal fin, se deben habilitar canalizaciones de 25 mm de diámetro desde el lugar de centralización de medidores hasta cada Cuarto de Telecomunicaciones, donde existe espacio suficiente para que el proveedor de servicios instale el correspondiente tablero de protección.
14.7. En el Cuarto de Telecomunicaciones debe haber un nivel medio de iluminación de 500 lux, así como un aparato de iluminación autónomo de emergencia.
SUBCAPITULO III
GABINETES PRINCIPALES
Artículo 15.- Características mínimas
15.1. Los gabinetes principales (inferior y/o superior) se deben ubicar en el Cuarto de Telecomunicaciones (inferior y/o superior) y se deben basar en la norma ISO/IEC 14763- 2:2012 (lnformation technology - lmplementation and operation of customer premises cabling - Part 1: Planning and installation). Su diseño permite radios de curvatura de cables de fibra óptica que no afecten su desempeño.
15.2. Todos los puntos terminales de las regletas de entrada y de salida (paneles de conexión) deben estar debidamente etiquetados e identificados, conforme a la norma ISO/IEC 11801-2002 + A1:2008 + A2: 2010(E) (lnformation technology
- Generic cabling for customer premises). En los casos en los que el cable de la red interna sea para la prestación del servicio de manera exclusiva para un solo inmueble, cada terminación de cable debe disponer de la etiqueta que identifique claramente el inmueble al que presta el servicio. En los casos en los que el cable preste el servicio a un grupo de inmuebles independientes o zonas del inmueble, la etiqueta debe identificar claramente el circuito correspondiente y los inmuebles y zonas servidas.
SUBCAPITULO IV
GABINETE SECUNDARIO
Artículo 16.- Características mínimas
16.1. Se debe ubicar en zonas comunes y de fácil acceso.
16.2. Puede ser empotrado o superficial.
16.3. En caso de alojar elementos de conexión, debe disponer de sistema de cierre mediante llaves, las cuales deben estar en la administración o copropiedad del inmueble.
16.4. Su diseño debe permitir radios de curvatura de cables de fibra óptica, en tanto aplique, que no afecten su desempeño, según las especificaciones del fabricante.
16.5. Cuando se requiera, se puede disponer de tomacorrientes para la alimentación de dispositivos activos que permitan el acceso a servicios mediante redes inalámbricas y redes alámbricas.
16.6. Sus dimensiones mínimas se establecen en la Tabla 3.
16.7. Si se hace necesario que en un Gabinete Secundario se instale algún amplificador o igualador, se deben utilizar gabinetes complementarios con las siguientes dimensiones mínimas: 450 mm x 450 mm x 150 mm.
16.8. Conforme a la norma ISO/IEC 11801:2002 + Al: 2008 + A2: 2010(E) (Information technology -Generic cabling for customer premises), el número y tipo de sistemas de cableado depende de la geometría y tamaño del inmueble. Debe existir un gabinete secundario por cada 1000 m2 de área en cada piso del inmueble, con un mínimo de uno. Se debe colocar un gabinete de piso en los siguientes casos:
a) En los puntos de encuentro entre el cableado vertical y el cableado horizontal en el caso de inmuebles independientes. Los gabinetes disponen de espacios delimitados para cada uno de los tipos de cables.
b) En cada cambio de dirección o bifurcación del cableado vertical.
c) En cada tramo de 30 m de cableado vertical.
d) En los casos de cambio en el tipo de conducción.
16.9. Los gabinetes deben quedar localizados de tal manera que la longitud de cable resultante satisfaga los requerimientos de desempeño de transmisión de señales en los cables dados en la norma ISO/IEC 11801:2002 + A1:2008 + A2: 2010(E) (Information technology - Generic cabling for customer premises)
16.10. En los casos en que se utilicen Cuartos de Telecomunicaciones inferiores en la planta baja o Cuartos de Telecomunicaciones Superiores, en la última planta puede habilitarse una parte del Cuarto de Telecomunicaciones para que se realicen las funciones de gabinete secundario desde donde sale el cableado horizontal de los distintos servicios hacia las viviendas y/o locales situados en dichas plantas.
El Peruano / Lunes 3 de diciembre de 2018 NORMAS LEGALES 11
SUBCAPITULO V
CAJA DE PASO
Artículo 17.- Características mínimas 17.1. Se deben utilizar cajas de paso en los tramos de cableado horizontal, en los siguientes casos:
a) Cada 15 m de longitud del cableado horizontal y del cableado de usuario b) En los cambios de dirección de radio inferior a 120 mm para viviendas o 250 mm para oficinas.
17.2. Los tipos de cajas de paso se deben utilizar según los siguientes criterios:
a) Cajas de paso tipo A, en las zonas comunes de los inmuebles b) Cajas de paso del tipo B, en los tramos de acceso a los inmuebles y/o en las canalizaciones interiores de usuario para cables de pares de cobre y fibra óptica. c) Cajas de paso del tipo C, en las canalizaciones interiores de usuario para cables coaxiales
17.3. Se deben empotrar en la pared y se deben ubicar en zonas de uso común del inmueble. Se debe admitir un máximo de dos curvas de noventa grados entre dos cajas de paso, respetando que su radio de curvatura no produzca a su vez en los cables radios de curvatura inferiores a 20 mm.
17.4. Deben tener entradas laterales previamente troqueladas e iguales en sus cuatro paredes, a las que se pueden acoplar conos ajustables multidiámetro para la entrada de tuberías. En la Tabla 4 se definen tres tipos de cajas de paso con las siguientes dimensiones, número de entradas de cada cara lateral y diámetro de las entradas.
SUBCAPITULO VI PUNTO DE ACCESO AL USUARIO
Artículo 18.- Características mínimas
18.1. Se deben ubicar en el interior de la vivienda del usuario, local, oficina o en la zona de área común del inmueble, localizadas preferiblemente cerca de la puerta principal de acceso a las mismas. Pueden ser adosados o empotrados, en material, metálico o polimérico. Se deben disponer las entradas necesarias para la canalización del cableado horizontal mediante el uso de cajas de paso, y las de cableado de usuario que accedan a ellos. 18.2. Las dimensiones mínimas de la caja de PAU deben ser como mínimo de 300 mm x 500 mm x 100 mm (alto, ancho, profundo). 18.3. Las cajas de PAU se deben instalar a más de 200 mm y menos de 2 300 mm del suelo. Deben disponer como mínimo de dos tomacorrientes para la alimentación de dispositivos que permitan el acceso a servicios mediante redes inalámbricas y/o redes alámbricas.
SUBCAPITULO VII
CAJA TERMINAL
Artículo 19.- Características mínimas
19.1. Las cajas terminales deben ir empotradas en la pared, y deben disponer para la fijación del elemento de conexión (toma de usuario) de por lo menos, dos orificios para tornillos separados entre sí.
19.2. Las dimensiones internas mínimas de las cajas deben ser de 55 mm de ancho, 100 mm de largo y 50 mm de profundidad para cajas metálicas, así como para cajas no metálicas, garantizando siempre espacio suficiente para alojar los elementos.
19.3. Para cajas de otra geometría, las dimensiones deben garantizar el cumplimiento técnico conforme a lo dispuesto en el Código Nacional de Electricidad (lo relativo a tomacorrientes, cajas de salida, enchufes o similares). No deben ser menores a 210 cm^3.
19.4. En aquellas habitaciones, excluidos baños y depósitos, en las que no se instalen tomas, debe existir una caja terminal, no específicamente asignada a un tipo de cable, pero que puede ser configurada posteriormente por el usuario.
19.5. Debe existir un tomacorriente cerca de cada caja terminal a una distancia máxima de 0,50 m.
CAPÍTULO II
LINEAMIENTOS TÉCNICOS POR CANALIZACIÓN
SUBCAPITULO I
LA CANALIZACIÓN QUE UNE LA CÁMARA DE ENTRADA CON EL CUARTO DE TELECOMUNICACIONES
Artículo 20.- Características generales
20.1. Debe estar constituida por canalizaciones de acuerdo a las tablas 5 y 6 y con un mínimo de 50 mm de diámetro interior.
20.2. El dimensionamiento de los ductos se debe realizar en función a la Tabla 5. 20.3. Se debe etiquetar cada uno de los ductos para señalar la utilización a la que están destinados.
El Peruano / Lunes 3 de diciembre de 2018 NORMAS LEGALES 13
Superior con el Inferior, como se muestra en el Gráfico 2 y con capacidad para alojar todos los cables necesarios para la distribución de las señales de los servicios de telecomunicaciones, radiodifusión sonora y televisión al interior del inmueble.
23.2. Se debe instalar en zonas comunes del inmueble cerca del área de ascensores o escaleras de acceso.
23.3. Las canalizaciones deben ser empotradas. En caso que los muros no permitan empotrar las canalizaciones debido a su espesor, se debe tomar en cuenta la opción de ductos o patios libres donde se fijan y protegen estas canalizaciones, por seguridad.
Gráfico N° 2 Esquema referencial de canalización para el cableado vertical
Gráfico referencial, pudiendo el proyectista elaborar su propio diseño
23.4. Debido al tipo de construcción, el inmueble puede requerir más de una canalización permitiendo que se instalen varias secciones de distribución vertical para dar servicio a las diferentes zonas del inmueble. Cuando el número de PAU por piso sea superior a 8, se debe disponer de más de una distribución vertical, atendiendo cada una de ellas a un número máximo de 8 PAU por piso. En inmuebles con distribución en varias verticales, cada vertical debe tener su canalización independiente, partiendo todas ellas del gabinete de telecomunicaciones superior o inferior.
23.5. En el caso de conjuntos de inmuebles independientes (por ejemplo, condominios), la canalización debe ser rectilínea y con capacidad para alojar todos los cables necesarios para los servicios que distribuye la red interna de Telecomunicaciones. Cada canalización debe atender a un número máximo de 8 PAU. Su instalación puede ser subterránea, empotrada o ambas, exclusivas para redes de telecomunicación.
23.6. Las canalizaciones se deben realizar en áreas comunes y en zonas accesibles para su adecuado mantenimiento.
23.7. Canalización por ductos
a) En el caso que la canalización se implemente mediante ductos, su número se debe determinar en función de la Tabla 8. b) El número de canalizaciones depende de la configuración de la estructura propia del inmueble. Se debe realizar mediante ductos de 50 mm de diámetro y de pared interior lisa. c) El número de cables por ducto es tal que la suma de las superficies de las secciones transversales de todos ellos no supere el 60% de la superficie de la sección transversal útil del ducto. Su dimensionamiento mínimo debe ser de acuerdo con la Tabla 8. d) Los tramos horizontales de la canalización que unen distintas verticales se deben dimensionar con la capacidad para alojar los cables necesarios para los servicios que se distribuyan en función del número de puntos de acceso a conectar. e) Se debe identificar mediante señales legibles y perdurables cada uno de los ductos para la utilización a la que están destinados
23.8. Canalización por canaletas
a) En el caso que la canalización se implemente mediante el uso de canaletas o bandejas, el dimensionamiento debe ir en función del número (PAU), de viviendas, oficinas o locales comerciales del inmueble con un compartimento independiente
14 NORMAS LEGALES Lunes 3 de diciembre de 2018^ /^ El Peruano
para cada tipo de cable, que permita la distribución de las señales de cada uno de los servicios de telecomunicaciones, radiodifusión sonora y televisión al interior del inmueble. b) El número de canalizaciones debe depender de la configuración de la estructura del inmueble c) Para su dimensionamiento se deben aplicar las reglas específicas de dimensionamiento de canaletas definidas en el acápite de canalizaciones hacia el Cuarto de Telecomunicaciones (Ver Subcapítulo I), siendo el número de cables y su dimensión el determinado en el proyecto de red del inmueble. d) En el caso de que por cada compartimento se alojen más de ocho cables, éstos deben ser agrupados y asegurados en no más de ocho cables, identificándolos adecuadamente. La canalización principal se debe instalar, siempre que la edificación lo permita, en espacios previstos para el paso de instalaciones de este tipo, como bandejas de servicio o cajas de paso en las zonas comunes del inmueble.
SUBCAPITULO III LA CANALIZACIÓN QUE UNE EL GABINETE SECUNDARIO CON EL PUNTO DE ACCESO AL USUARIO
Artículo 24.- Características generales
24.1. La canalización puede estar formada por ductos, canaletas, bandejas, escalerillas y demás elementos necesarios de la infraestructura que soporta la red interna de telecomunicaciones. 24.2. En ella se deben intercalar las cajas de paso, que son elementos que facilitan el tendido de los cables entre los gabinetes de piso y los PAU. 24.3. Del gabinete secundario pueden salir varias canalizaciones que deben tener capacidad de alojar todos los cables para los servicios de telecomunicación de los inmuebles independientes a los que sirvan. 24.4. Canalización por ductos.
a) En caso que la canalización de derivación se realice mediante el uso de ductos, se debe tener como mínimo 03:
- Un (1) ducto para los cables de pares o pares trenzados - Un (1) ducto para los cables coaxiales. - Un (1) ducto para los cables de fibra óptica. Este ducto puede ser destinado como ducto de reserva si es que al momento de la elaboración del proyecto, el distrito donde se ubica dicho proyecto no cuenta con redes urbanas de fibra óptica.
b) Se deben etiquetar cada uno de los ductos para señalar la utilización a la que están destinados. c) El número de cables para cada tipo de acceso y las dimensiones mínimas de los ductos se debe determinar por separado de acuerdo con la Tabla 9. d) Si el número de cables excede los indicados en la Tabla 9 se debe aumentar el número de ductos correspondiente al tipo de cable, distribuyendo los cables entre ellos según dicha Tabla.
24.5. Canalización por canaletas. Para edificaciones existentes, en el caso que la canalización se implemente mediante canaletas adosadas a muros y/o pisos técnicos o falsos techos, deben tener 03 espacios independientes con la asignación mencionada anteriormente y dimensionados según las reglas establecidas en el acápite de canalizaciones hacia el Cuarto de Telecomunicaciones (Subcapítulo I).
24.6. Para la distribución o acceso de la canalización en edificios, se debe colocar en la derivación una caja de paso tipo A (Ver Tabla 4. Dimensiones de cajas de paso). De esta caja de paso deben salir hacia el inmueble 03 ductos de 25 mm de diámetro exterior, con la siguiente utilización (ver Gráfico 3):
a) Un (1) ducto para cables de pares o pares trenzados, y fibra óptica. b) Un (1) ducto para cable coaxial, proveniente del gabinete inferior. c) Un (1) ducto para cable coaxial proveniente del gabinete superior.
24.7. Para el caso de edificios con un número de PAU por piso inferior a seis, se puede prescindir de la caja de paso, por lo que las canalizaciones se deben establecer entre el Gabinete Secundario y los PAU mediante 3 ductos de 25 mm de diámetro.
Esta simplificación puede ser efectuada siempre que la longitud de la canalización no sea superior a 15 m; en caso contrario se deben instalar cajas de paso a fin de que faciliten las tareas de instalación y mantenimiento.
SUBCAPITULO IV LA CANALIZACIÓN QUE UNE EL PUNTO DE ACCESO AL USUARIO CON LAS CAJAS TERMINALES U OULET
Artículo 25.- Características generales
25.1. Esta canalización utiliza la topología estrella y puede materializarse mediante el uso de ductos empotrados generalmente con tramos horizontales y verticales.
Para edificaciones existentes, en el caso que la canalización se implemente mediante canaletas adosadas a muros y/o pisos técnicos o falsos techos, deben tener 4 espacios independientes con la asignación mencionada anteriormente y dimensionados según las reglas establecidas en el Subcapítulo I.
25.2. Canalización por ductos para edificaciones nuevas
a) La canalización se debe realizar mediante el uso de ductos, éstos deben ser de material plástico, corrugados o lisos que deben ir empotrados por el interior del inmueble independiente, y deben unir los PAU con las distintas cajas terminales, mediante un ducto de 20 mm de diámetro.
16 NORMAS LEGALES Lunes 3 de diciembre de 2018^ /^ El Peruano
Número de Usuarios
Largo (mm) Ancho (mm) Profundidad (mm)
Entre 21 y 100 600 600 800 Más de 100 800 700 820
Ver detalles de las canalizaciones entre la cámara de entrada y el cuarto de telecomunicaciones en Subcapítulo I.
Tabla 2 Dimensionamiento mínimo de los cuartos de telecomunicaciones
N° de puntos de acceso
Altura (mm) Ancho (mm) Profundidad (mm)
Hasta 20 2300 1000 500 De 21 a 30 2300 1500 500 De 31 a 45 2300 2000 500 De 46 a 60 2300 2000 2000 Más de 60 2300 6 m
Nota: Hasta 45 puntos de acceso puede ir adosados a los muros o paramentos verticales.
Tabla 3 Dimensiones del Gabinete Secundario
Casos Dimensiones a) Máximo de 20 PAU en total de la edificación, y máximo de 3 PAU por piso. b) Máximo de 5 pisos y máximo de 4 PAU por piso c) En cada cambio de dirección o bifurcación de la canalización principal d) En cada tramo de 30 m de canalización principal
450 mm x 450 mm x 150 mm
a) Entre 21 y 30 PAU en total de la edificación b) En edificaciones con un máximo de 20 PAU en total de la edificación, en los que se superen las limitaciones establecidas en el apartado anterior en cuanto a números de PAU por piso o número de pisos.
500 mm x 700 mm x 150 mm (formato horizontal o vertical).
Más de 30 PAU en total de la edificación 550 mm x 1 000 mm x 150 mm (formato horizontal o vertical)
Tabla 4 Dimensiones de cajas de paso
Dimensiones (mm) (altura x anchura x profundidad)
N° de entradas en cada lateral
Diámetro máximo del tubo (mm)
Tipo A 350 x 350 x 150 6 40 Tipo B 100 x 100 x 50 3 25 Tipo C 150 x 150 x 50 3 25
Tabla 5 Determinación del número de ductos
Número de PAU Número de ductos Utilización de los ductos Hasta 4 4 Un (1) ducto para cable coaxial Un (1) ducto para cable multipar, par trenzado Un (1) ducto para Fibra Óptica Un (1) ducto de reserva Entre 5 y 20 5 Un (1) ducto para cable coaxial Un (1) ducto para cable multipar, par trenzado Un (1) ducto para Fibra Óptica Dos (2) ductos de reserva Entre 21 y 40 6 Un (1) ducto para cable coaxial Dos (2) ductos para cable multipar, par trenzado Un (1) ducto para Fibra Óptica Dos (2) ductos de reserva
El Peruano / Lunes 3 de diciembre de 2018 NORMAS LEGALES 17
Número de PAU Número de ductos Utilización de los ductos
Superior a 40 7 Un (1) ducto para cable coaxial Tres (3) ductos para cable multipar, par trenzado Un (1) ducto para Fibra Óptica Dos (2) ductos de reserva
Tabla 6 Número máximo permisible de cables principales en la tubería
Número de pares
Diámetro de la tubería (mm) 20 25 40 50 65 75 1 7 8 2 4 7 3 3 5 10 4 2 4 9 5 2 4 9 6 1 3 8 10 10 1 1 5 9 12 1 1 5 8 16 1 1 4 7 10 20 1 1 3 5 9 25 1 1 2 5 8 10 30 1 1 1 4 7 9 40 50 1 1 4 5 75 1 1 2 4 100 1 1 3
Tabla 7 Sección de ducto de acuerdo al número de pares
Número de Pares Sj (mm^2 ) Diámetro (mm) Hasta 100 335 18 Entre 100 y 200 520 24 Entre 200 y 400 910 31 Entre 401 y 800 1520 40
Tabla 8 Determinación del número de ductos
Número de PAU
Número de Ductos
Utilización de los ductos
Hasta 12 5 Un (1) ducto para cable de pares / pares trenzados Dos (2) ductos para cable coaxial. Un (1) ducto para cable de Fibra Óptica Un (1) ducto de reserva De 13 a 20
6 Un (1) ducto para cable de pares /pares trenzados Dos (2) ductos para cables coaxiales Un (1) ducto para cable de Fibra Óptica Dos (2) ducto de reserva Entre 21 y 30
7 Dos (2) ductos para cable de pares /pares trenzados Dos (2) ductos para cables coaxiales Un (1) ducto para cable de Fibra Óptica Dos (2) ducto de reserva Más de 30
Cálculo específico
- Cálculo específico: se realiza en varias verticales, o bien se proyecta en función de las características constructivas del edificio y en coordinación con el proyecto arquitectónico de la obra, garantizando en todo momento la capacidad mínima de: Un (1) ducto para cable de Fibra Óptica Dos (2) ductos para cable coaxial. Un (1) ducto para cable de pares / pares trenzados, por cada 20 PAU o fracción. Un (1) ducto de reserva, por cada 15 PAU o fracción
- El Peruano / Lunes 3 de diciembre de 2018 NORMAS LEGALES
20 NORMAS LEGALES Lunes 3 de diciembre de 2018^ /^ El Peruano
