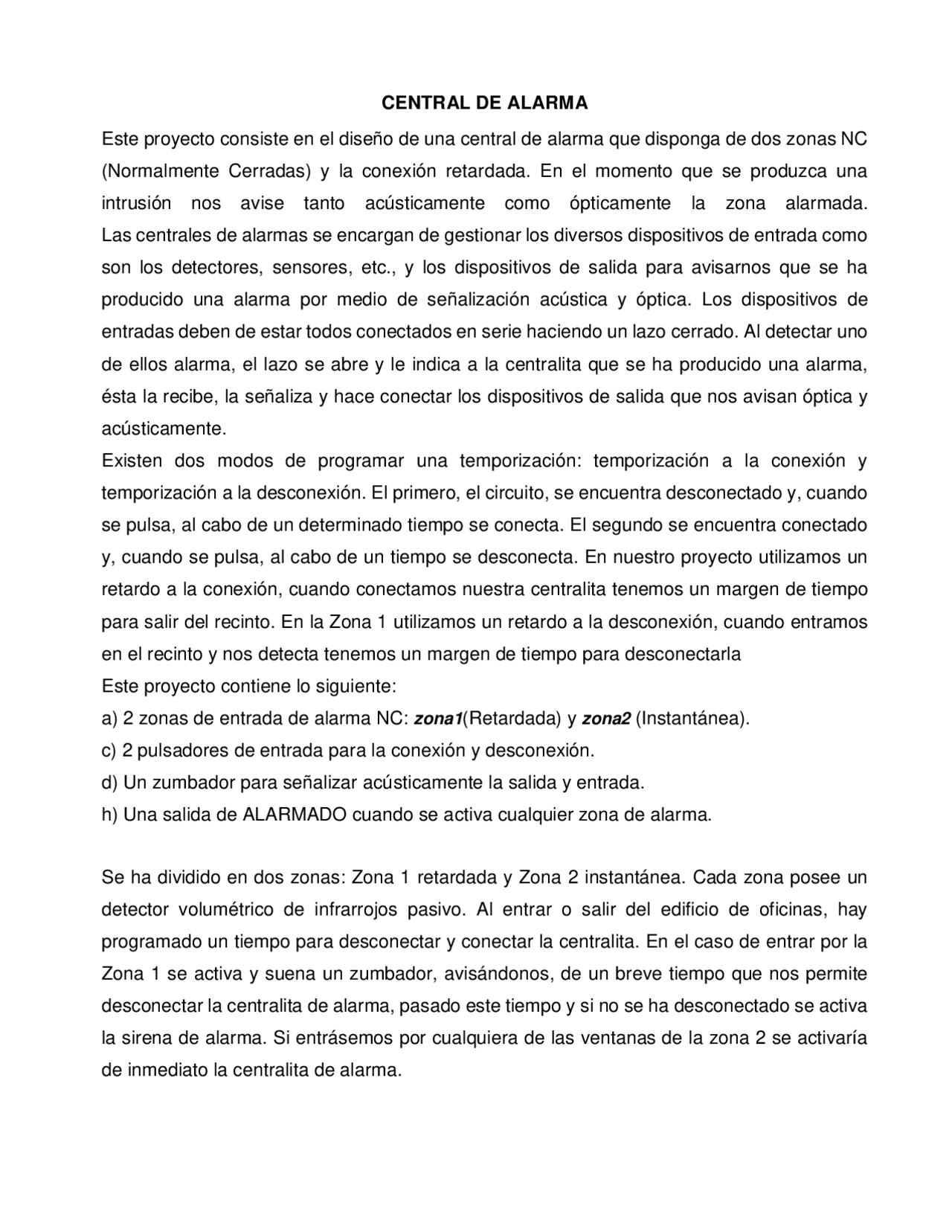

CENTRAL DE ALARMA
Este proyecto consiste en el diseño de una central de alarma que disponga de dos zonas NC
(Normalmente Cerradas) y la conexión retardada. En el momento que se produzca una
intrusión nos avise tanto acústicamente como ópticamente la zona alarmada.
Las centrales de alarmas se encargan de gestionar los diversos dispositivos de entrada como
son los detectores, sensores, etc., y los dispositivos de salida para avisarnos que se ha
producido una alarma por medio de señalización acústica y óptica. Los dispositivos de
entradas deben de estar todos conectados en serie haciendo un lazo cerrado. Al detectar uno
de ellos alarma, el lazo se abre y le indica a la centralita que se ha producido una alarma,
ésta la recibe, la señaliza y hace conectar los dispositivos de salida que nos avisan óptica y
acústicamente.
Existen dos modos de programar una temporización: temporización a la conexión y
temporización a la desconexión. El primero, el circuito, se encuentra desconectado y, cuando
se pulsa, al cabo de un determinado tiempo se conecta. El segundo se encuentra conectado
y, cuando se pulsa, al cabo de un tiempo se desconecta. En nuestro proyecto utilizamos un
retardo a la conexión, cuando conectamos nuestra centralita tenemos un margen de tiempo
para salir del recinto. En la Zona 1 utilizamos un retardo a la desconexión, cuando entramos
en el recinto y nos detecta tenemos un margen de tiempo para desconectarla
Este proyecto contiene lo siguiente:
a) 2 zonas de entrada de alarma NC: zona1(Retardada) y zona2 (Instantánea).
c) 2 pulsadores de entrada para la conexión y desconexión.
d) Un zumbador para señalizar acústicamente la salida y entrada.
h) Una salida de ALARMADO cuando se activa cualquier zona de alarma.
Se ha dividido en dos zonas: Zona 1 retardada y Zona 2 instantánea. Cada zona posee un
detector volumétrico de infrarrojos pasivo. Al entrar o salir del edificio de oficinas, hay
programado un tiempo para desconectar y conectar la centralita. En el caso de entrar por la
Zona 1 se activa y suena un zumbador, avisándonos, de un breve tiempo que nos permite
desconectar la centralita de alarma, pasado este tiempo y si no se ha desconectado se activa
la sirena de alarma. Si entrásemos por cualquiera de las ventanas de la zona 2 se activaría
de inmediato la centralita de alarma.
